85 g/m², 105 g/m²
JLON
130 ± 10
Blanc avec ligne de trace rouge/vert
100m, 200m
Le pli de pelage est un matériau auxiliaire essentiel pour le moulage de composites, placé entre le moule et l'ébauche du produit pour isoler la résine et empêcher l'adhésion du moule. Il présente une texture douce, une excellente absorption et ductilité, adapté aux produits complexes incurvés et de forme spéciale. Il assure un démoulage en douceur sans endommager la surface, garantit la planéité et la douceur des produits finis et est largement utilisé dans l'aérospatiale, la construction navale, les pales d'éoliennes et les produits haut de gamme en fibre de carbone.
JLON fournit des tissus à plis pelables pour la fabrication de composites, notamment du polyester, du nylon PA6, du nylon PA66 et des plis pelables à dos adhésif.
Notre couche pelable est conçue pour fournir des performances de démoulage fiables lors du moulage de composites et créer une texture de surface contrôlée après le retrait. Disponible en différents matériaux, poids, couleurs et températures, il convient à l'infusion sous vide, à l'ensachage sous vide, à la pultrusion et à d'autres procédés de fabrication de composites.
Ce produit présente une résistance aux températures élevées et à la corrosion et est largement utilisé dans les processus de moulage de matériaux composites, tels que les plaques de carbone pultrudé, la fibre de verre pultrudée (FRP), les composants d'avions, les pales d'éoliennes et les coques de bateaux.
• Performance de démoulage fiable : permet le retrait des stratifiés composites durcis sans endommager la surface lorsqu'il est correctement sélectionné et traité.
• Résistance à la température : options de polyester et de nylon pour différentes températures de durcissement.
• Bonne conformabilité : tissu tissé flexible adapté aux surfaces composites courbes et complexes.
• Préparation de la surface : crée une surface stratifiée texturée qui peut supporter un collage ou un revêtement ultérieur, sous réserve de la validation du processus.
• Options multiples : Disponible en blanc avec des lignes de traçage rouges, teint en vert et autres constructions tissées.
• Fourniture personnalisée : Différents poids, largeurs, longueurs de rouleaux et options de coupe disponibles.
| Propriété | Spécification |
| Produit | Peler le pli |
| Matériel | Polyester, nylon PA6, nylon PA66 |
| Poids de base | 85 g/m⊃2 ; 105 g/m⊃2 ; |
| Largeur standard | 1,5 m, 1,8 m |
| Longueur du rouleau | 100 m, 200 m |
| Résistance à la température | Jusqu'à 230°C, selon le matériau |
| Couleur | Blanc avec traceur rouge, vert |
| Option adhésive | Non adhésif / à dos adhésif |
| Personnalisation | Tailles de découpe et de rouleau personnalisées |
Les spécifications varient selon la qualité du produit. Contactez JLON pour obtenir la fiche technique appropriée.
1, couche pelable en polyester : résistance à la température 150-180 ℃, adaptée aux processus de durcissement conventionnels à moyenne et basse température, aux performances élevées et à l'application universelle.
2, couche pelable en nylon PA6 : résistance à la température 180-200 ℃, adaptée au durcissement à moyenne et haute température, avec une meilleure ténacité et étanchéité que le type polyester.
3, couche pelable en nylon PA66 : résistance à la température 210-230 ℃, excellente stabilité à haute température, universelle pour les processus haut de gamme.

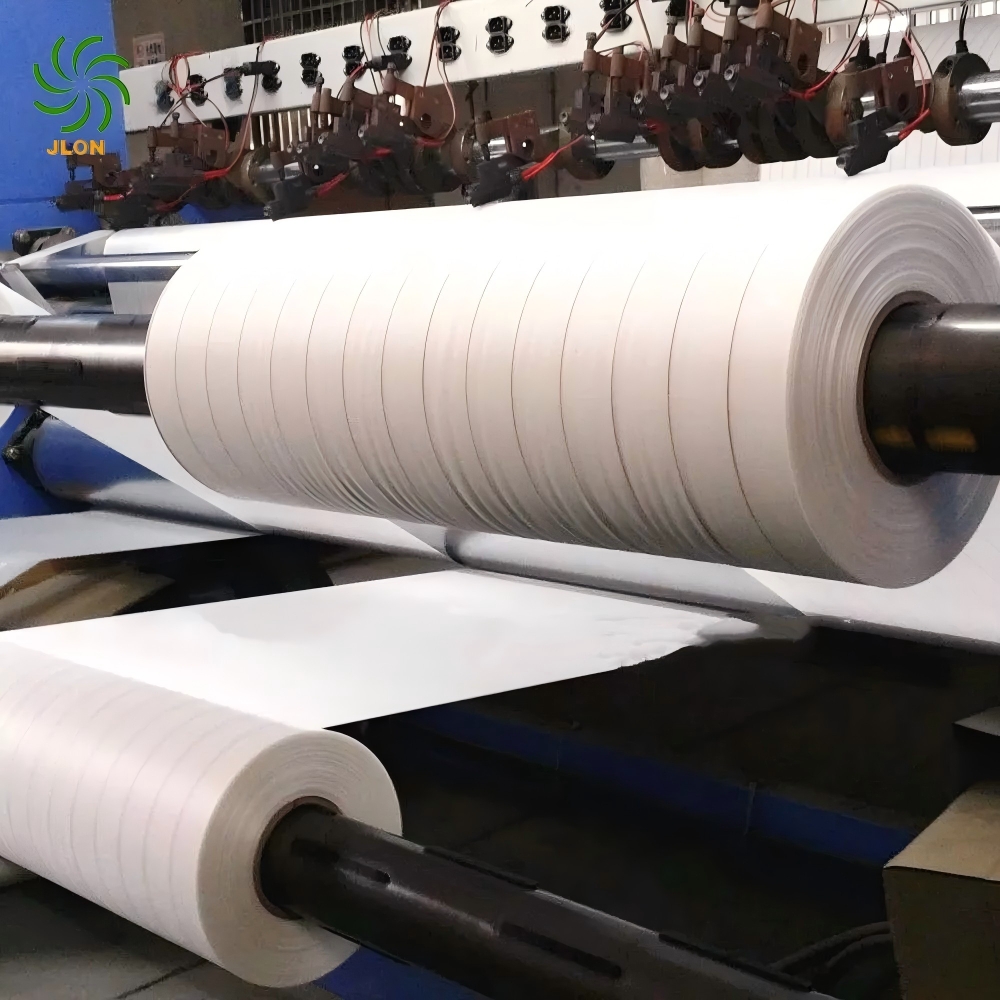

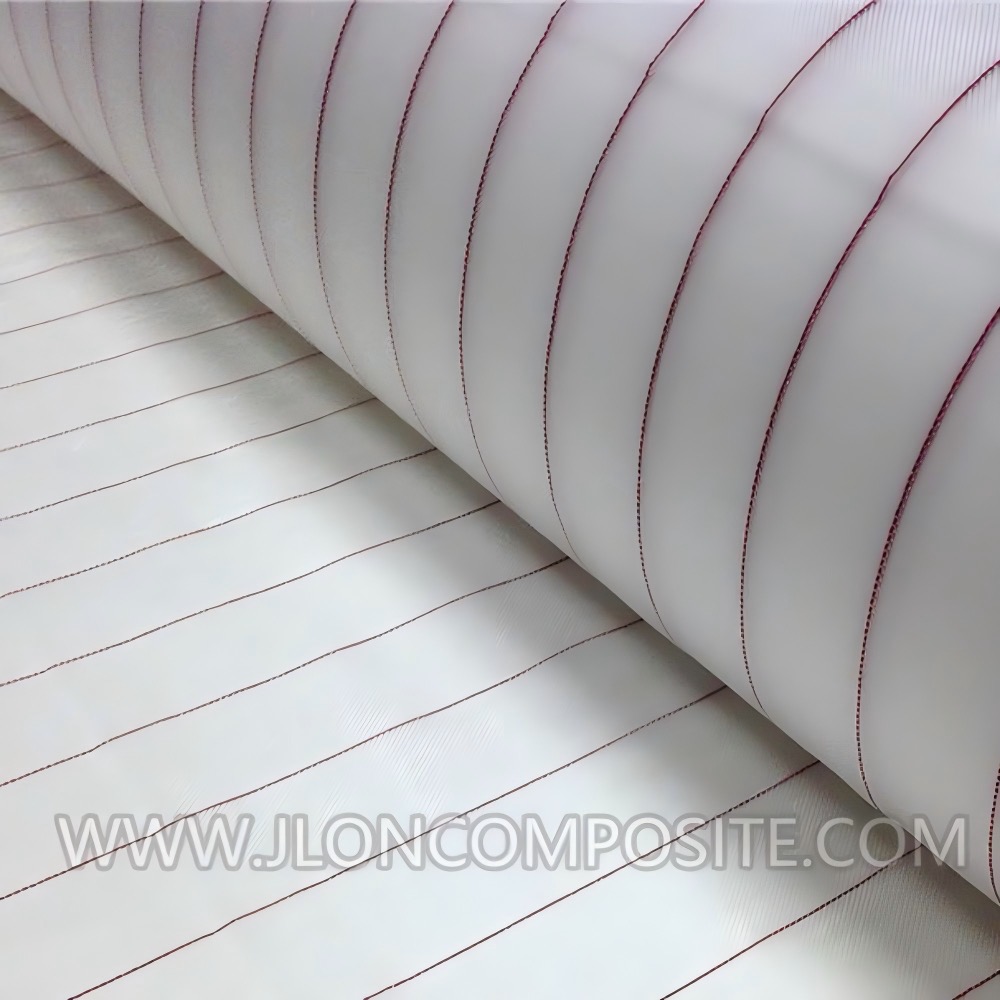

Une construction à couches pelables couramment utilisée comprenant un tissu tissé blanc avec des lignes de traçage rouges pour une identification facile lors de la fabrication des composites.
| de l'article | de valeur | Norme | |
|---|---|---|---|
| Couleur | Blanc avec traceur rouge | PANTONE/11-4001TPG/18-1547TPG | |
| Densité | （18*16）±5% | GB/T4669-2008 | |
| Poids (g/m2) | 85 ± 5 | GB/T4669-2008 | |
| Résistance à la traction (N) | Chaîne | ≧1200 | GB/T 3923.1-2013 |
| Trame | ≧1000 | GB/T 3923.1-2013 | |
| Distance du traceur rouge (CM) | 3.0 | GB/T4669-2009 | |
| Épaisseur | 130 ± 10 | GB/T3820-1997 | |

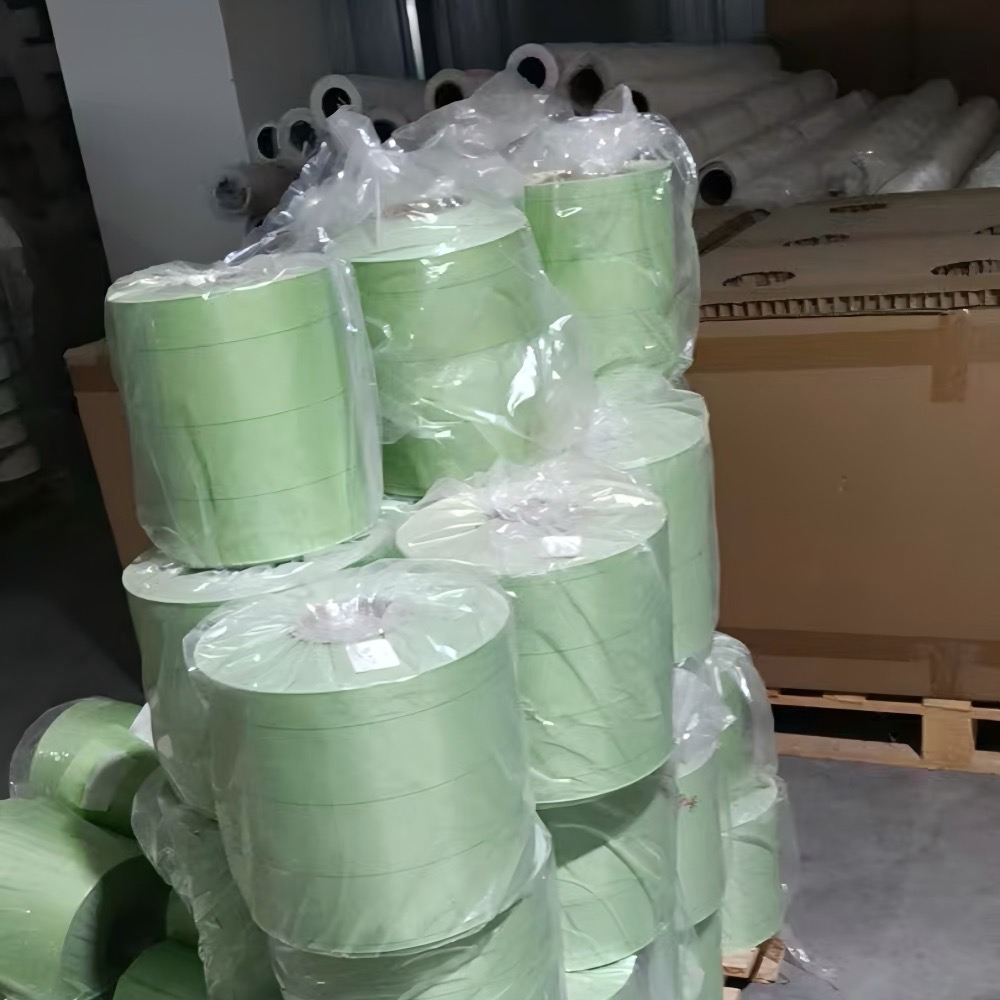

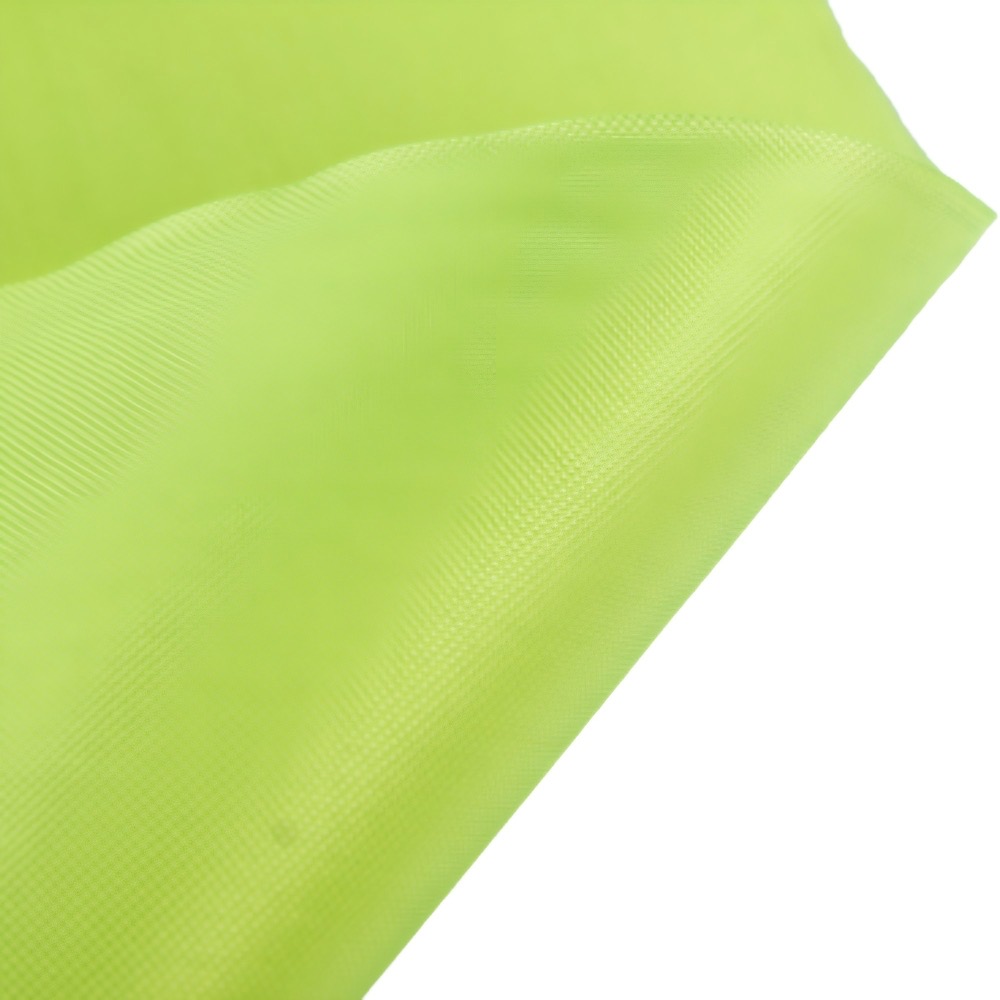

Couche verte produite à l'aide d'un procédé de teinture, disponible pour les applications nécessitant une identification de tissu coloré.

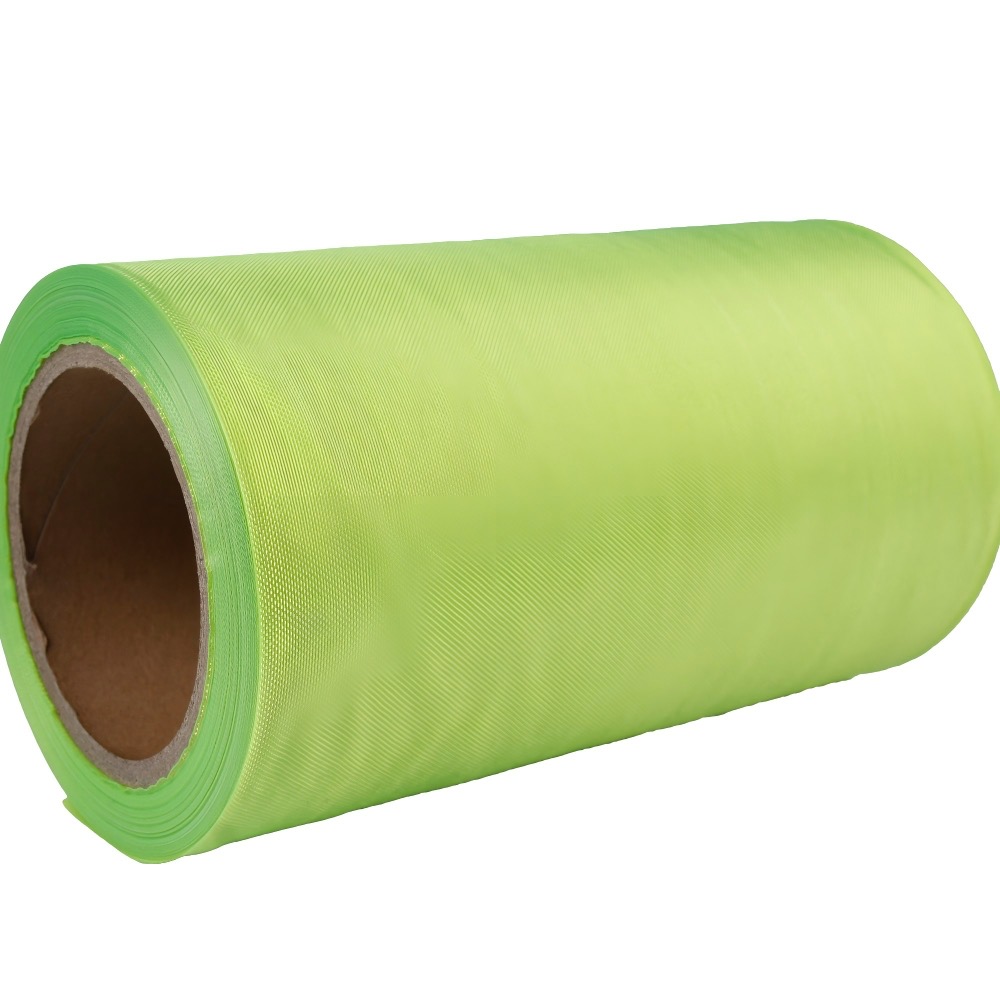

Épluchage en nylon avec une construction tissée verte. Les spécifications des matériaux et des performances sont disponibles sur demande.
Couche de décollement non adhésive
Couche pelable standard sans couche adhésive, largement utilisée dans l'infusion sous vide, l'ensachage sous vide, la pultrusion et le moulage composite général.
Couche de pelage à dos adhésif
Couche pelable personnalisée intégrant une couche adhésive pour aider à maintenir le positionnement du matériau pendant la superposition. Convient à des applications sélectionnées impliquant des surfaces complexes ou des exigences de positionnement supplémentaires.
La compatibilité des adhésifs, le comportement des résidus et la température de durcissement doivent être vérifiés pour le processus prévu.
PAS105RS Couche pelable en nylon à dos adhésif
Le PAS105RS est un pli pelable en nylon PA66 haute résistance avec une construction à armure toile et des lignes de traçage rouges. Le tissu est lavé et thermofixé pour garantir des performances de surface propres et un comportement de démoulage constant.
Il est conçu pour certains processus d'infusion sous vide et de pultrusion où un positionnement supplémentaire du matériau est requis.
| de la propriété | Spécification |
|---|---|
| Matériau de base | Nylon 66 |
| Tisser | Armure toile |
| Poids du tissu | 105 ± 5 g/m⊃2 ; |
| Épaisseur du tissu | 0,190 ± 0,015 mm |
| Poids total | 290 ± 5 g/m⊃2 ; |
| Épaisseur totale | 285 ± 10 μm |
| Largeur maximale | 1,8 m |
| Résistance thermique du tissu | 230°C |
| Densité de déformation | 225 ± 10 fils/10 cm |
| Densité de trame | 200 ± 10 fils/10 cm |
| Résistance à la traction | >1500N |
| Résistance à la traction de la trame | >1200N |
| Teneur en huile | ≤0,5% |
| Épaisseur de l'adhésif | 0,08 mm |
| Type d'adhésif | Acrylique modifié |
| Résistance à la température de l'adhésif | 120°C |
| Longueur disponible | 50 à 1 000 m |
Important : Le tissu PA66 a une résistance thermique déclarée de 230°C, tandis que le système adhésif est évalué à 120°C. Pour le PAS105RS à dos adhésif, le produit complet doit être évalué par rapport à la température de durcissement réelle et aux conditions de processus.
La sélection de la couche de pelage appropriée dépend de la température de durcissement, du processus de fabrication, des spécifications du tissu et des exigences fonctionnelles.
| Facteur de sélection | Ce qu'il faut considérer |
|---|---|
| Température de durcissement | Sélectionnez le polyester, PA6 ou PA66 en fonction de la température requise et de la durée de durcissement. |
| Processus de fabrication | Confirmez si l'application implique une infusion sous vide, un ensachage sous vide, une pultrusion ou un durcissement en autoclave. |
| Spécifications du tissu | Vérifiez le grammage, l'épaisseur, la largeur et la longueur du rouleau |
| Exigences de surface | Tenez compte de la texture de surface requise, des performances de démoulage et des processus de collage ou de revêtement ultérieurs. |
| Exigences particulières | Confirmez si une couche de pelage colorée, à dos adhésif ou découpée sur mesure est nécessaire. |
Pour les processus d'ensachage sous vide, les températures nominales de tous les consommables, y compris le film d'ensachage sous vide, le ruban d'étanchéité et la couche pelable, doivent être vérifiées séparément.
1. À quoi sert le pli pelable dans la fabrication de composites ?
Le pli pelable est un tissu tissé amovible placé sur la surface d'un stratifié composite lors de la fabrication. Après durcissement, il est décollé pour exposer une texture de surface contrôlée et faciliter les opérations ultérieures de collage, de revêtement ou d'autres opérations de finition.
2. Quelle est la différence entre le pli pelable en nylon et le pli pelable en polyester ?
Les principales différences résident dans la composition des matériaux et la résistance à la température. Le pli pelable en polyester est couramment utilisé pour les processus de durcissement conventionnels, tandis que le pli pelable en nylon, y compris les qualités PA6 et PA66, offre des options pour les applications à températures plus élevées.
3. Quelle est la résistance maximale à la température du pli pelable ?
JLON propose des qualités de matériaux à plis pelables avec une résistance à la température déclarée allant de 150°C à 230°C. La limite de température réelle dépend du matériau du tissu, de sa construction et des conditions de durcissement. Les qualités à support adhésif peuvent avoir des limites de fonctionnement inférieures en raison du système adhésif.
4. La couche pelable est-elle adaptée à l'infusion sous vide ?
Oui. Les qualités de couches pelables appropriées sont couramment utilisées dans les processus d'infusion sous vide pour la fabrication de composites en fibre de verre et en fibre de carbone. Le tissu spécifique doit être sélectionné en fonction de la compatibilité des résines, des conditions de traitement et des exigences de surface.
5. Quelle est la différence entre 85 g/m⊃2 ; et 105 g/m⊃2 ; peler le pli ?
La principale différence réside dans le grammage du tissu. JLON propose 85 g/m⊃2 ; en option standard et 105 g/m⊃2 ; pour des applications personnalisées sélectionnées. L'épaisseur, la résistance et d'autres caractéristiques de performance du tissu dépendent de la construction spécifique du produit.
6. Qu'est-ce qu'un pli pelable à dos adhésif ?
Le pli pelable à dos adhésif comprend une couche adhésive conçue pour aider à positionner le tissu lors de la superposition du composite. Cela peut être utile pour les surfaces ou les processus complexes où le mouvement des matériaux doit être minimisé.
7. Le pli pelable laisse-t-il des résidus sur les surfaces composites ?
Le comportement des résidus dépend du matériau de la couche de pelage, du traitement du tissu, du système adhésif, de la résine et des conditions de durcissement. Pour les applications critiques de liaison secondaire ou de revêtement, la propreté et la compatibilité de la surface doivent être validées avant la production.
8. Le pli pelable peut-il être utilisé pour les composites en fibre de carbone ?
Oui. Le pli pelable est utilisé dans la fabrication de composites en fibre de carbone, y compris certaines applications de pultrusion, d'ensachage sous vide et d'autres applications de traitement de stratifiés.
9. JLON peut-il fournir des tailles de plis de pelage personnalisées ?
Oui. JLON propose des largeurs standard de 1,5 m et 1,8 m, avec des longueurs de rouleaux standard de 100 m et 200 m. Des spécifications de découpe et de rouleau personnalisées sont disponibles sur demande.
10. Comment sélectionner le pli pelable pour un durcissement à haute température ?
Confirmez la température de durcissement maximale, le temps de maintien, le système de résine et le processus de fabrication. Sélectionnez une qualité de tissu appropriée et vérifiez la résistance à la température du produit complet, en particulier lorsqu'une couche adhésive est présente.
