ท่อเกลียวสำหรับกระบวนการแช่สุญญากาศในการผลิตคอมโพสิต

ในการผลิตคอมโพสิตสมัยใหม่ การควบคุมการไหลของเรซินเป็นปัจจัยที่สำคัญที่สุดประการหนึ่งที่ส่งผลต่อคุณภาพของลามิเนต ประสิทธิภาพการอัดฉีด และความเสถียรในการผลิตโดยรวม ตัวกลางกระจายเรซินที่เชื่อถือได้สามารถปรับปรุงประสิทธิภาพการเปียกออกได้อย่างมาก ในขณะที่ลดจุดแห้งและของเสียจากเรซิน

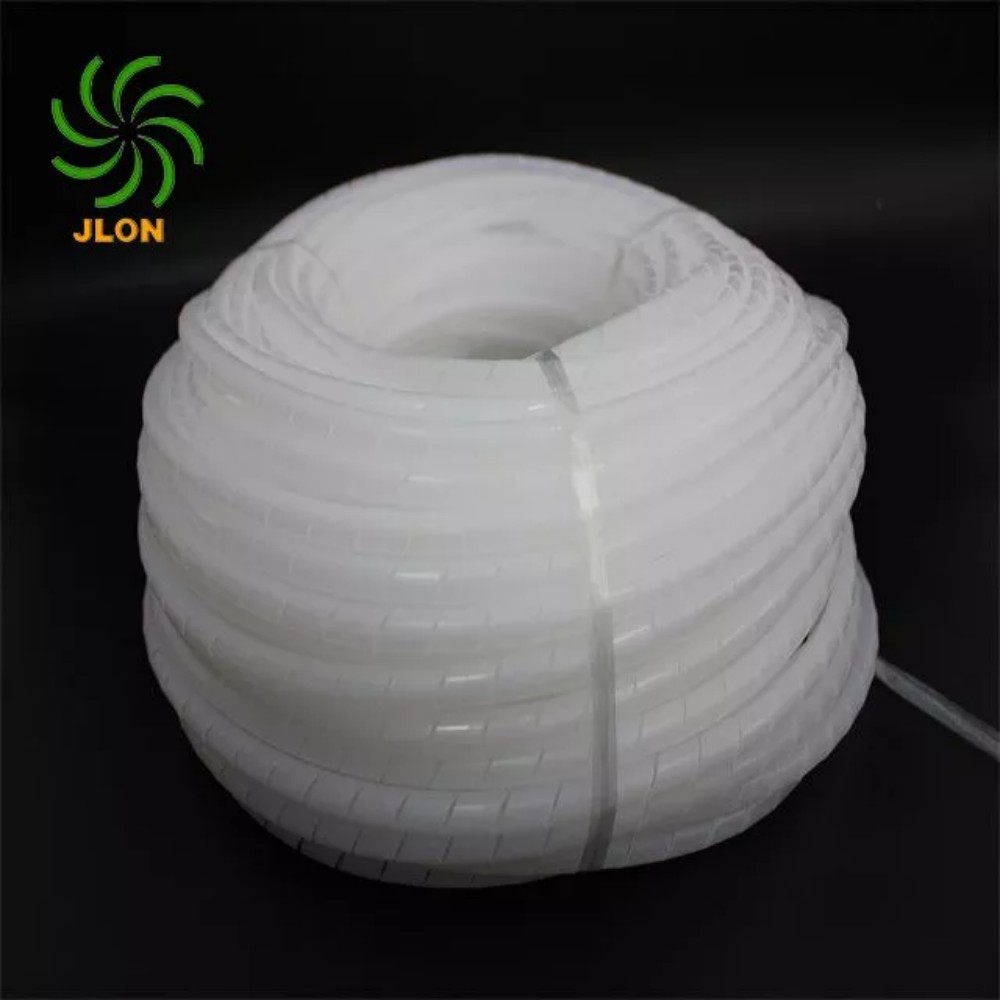

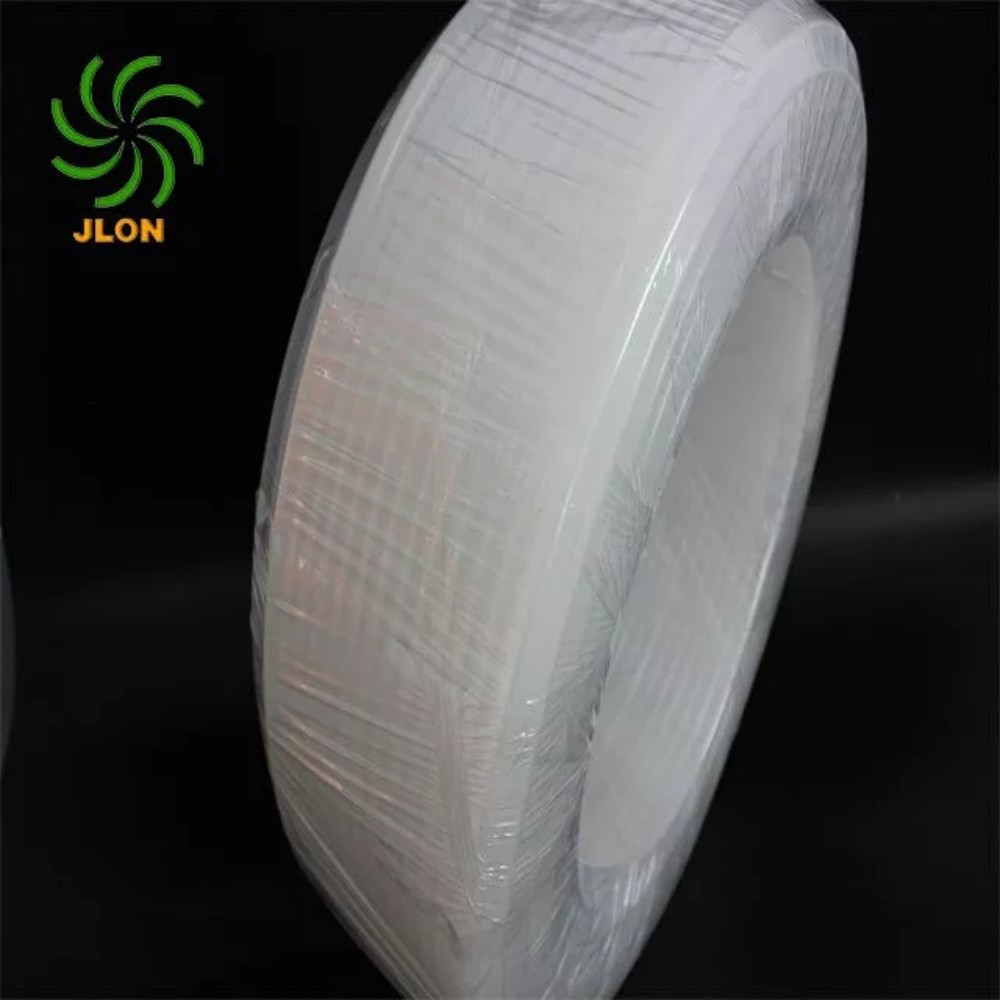

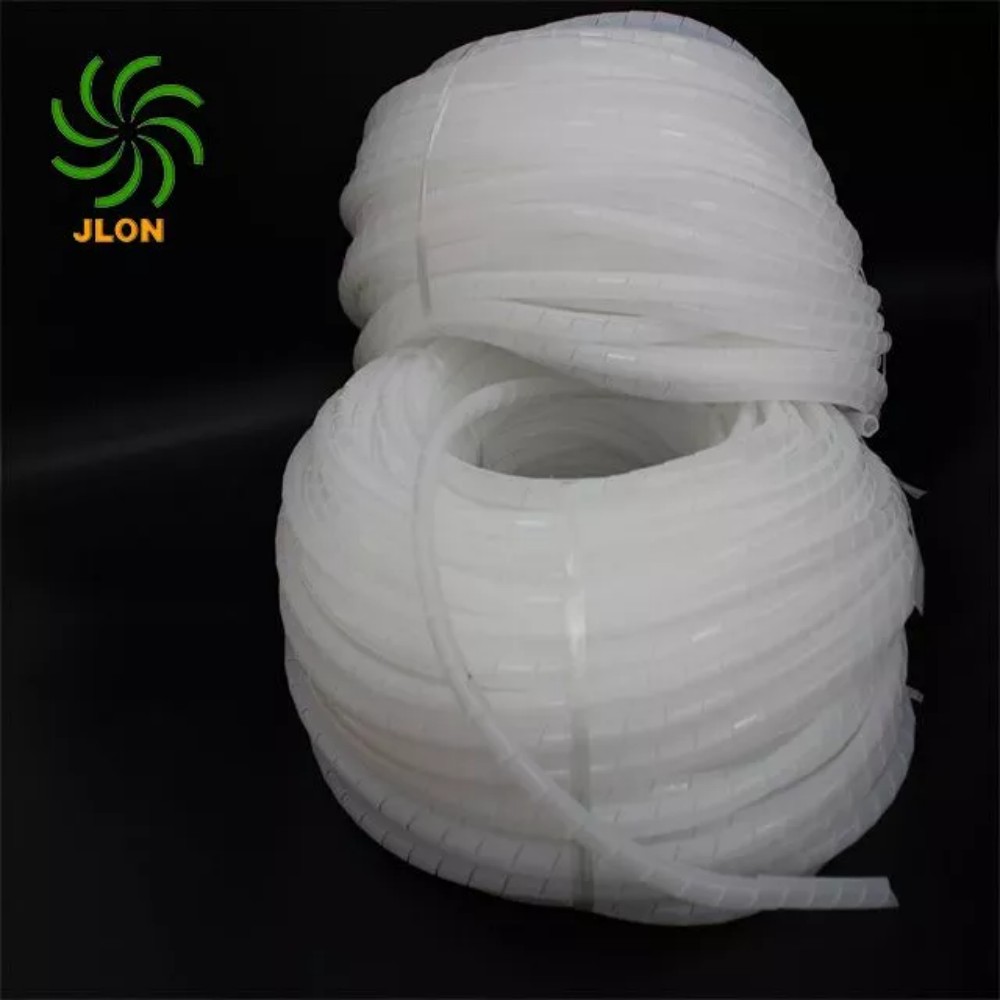

เจลอน ท่อเกลียว ได้รับการออกแบบมาเป็นพิเศษสำหรับกระบวนการแช่สูญญากาศและกระบวนการขึ้นรูปแบบเรซิน (RTM/VARTM) ท่อเกลียวผลิตจากวัสดุ HDPE คุณภาพสูง มีช่องกระจายเรซินที่มีประสิทธิภาพสูง ซึ่งช่วยให้เรซินไหลอย่างรวดเร็วไปตามขอบของการแช่ ในขณะที่กระจายตัวอย่างสม่ำเสมอในลามิเนตผ่านช่องว่างเกลียว

ท่อเกลียวใช้กันอย่างแพร่หลายในการผลิตไฟเบอร์กลาส คาร์บอนไฟเบอร์ และแซนวิชคอมโพสิต ช่วยให้ผู้ผลิตสามารถชุบเรซินได้เร็วขึ้น คุณภาพลามิเนตที่สม่ำเสมอมากขึ้น และประสิทธิภาพการผลิตที่มั่นคง

ท่อเกลียวคืออะไร?

หลักการทำงานของท่อเกลียวในการแช่สุญญากาศ

ในกระบวนการฉีดสุญญากาศ เช่น VARTM, VARI หรือการขึ้นรูปถุงสุญญากาศ การรักษาช่องการไหลของเรซินให้คงที่ภายใต้แรงดันสุญญากาศถือเป็นสิ่งสำคัญอย่างยิ่ง

เจลอน ท่อเกลียว จะถูกวางไว้ใกล้กับบริเวณทางเข้าของเรซินหรือตามขอบแม่พิมพ์ เมื่อใช้แรงดันสุญญากาศ เรซินจะถูกดึงผ่านศูนย์กลางของท่อเกลียวด้วยความเร็วสูง จากนั้นเรซินจะค่อยๆ ไหลออกผ่านช่องว่างเกลียวและเข้าสู่ตัวกลางการไหลหรือโครงสร้างลามิเนต

หน้าที่หลัก ได้แก่ :

·สร้างความรวดเร็ว เรซิน ช่องทางการขนส่ง

· กระจาย เรซิ่น เท่าๆ กันตามขอบแช่ยาว

· การปรับปรุงประสิทธิภาพการเปียกของลามิเนตไฟเบอร์กลาสหรือคาร์บอนไฟเบอร์

· ลดจุดแห้งและการทำให้มีสีไม่สมบูรณ์

· รองรับการแช่สุญญากาศที่มั่นคงบนชิ้นส่วนคอมโพสิตขนาดใหญ่

เนื่องจากโครงสร้างเกลียวช่วยรักษาพื้นที่ภายในไว้ได้แม้ภายใต้ความดันบรรยากาศ ช่องเรซินจึงยังคงเปิดอยู่ตลอดกระบวนการฉีดยา

ข้อดีของท่อเกลียว JLON

1. ประสิทธิภาพการกระจายเรซินที่ดีเยี่ยม

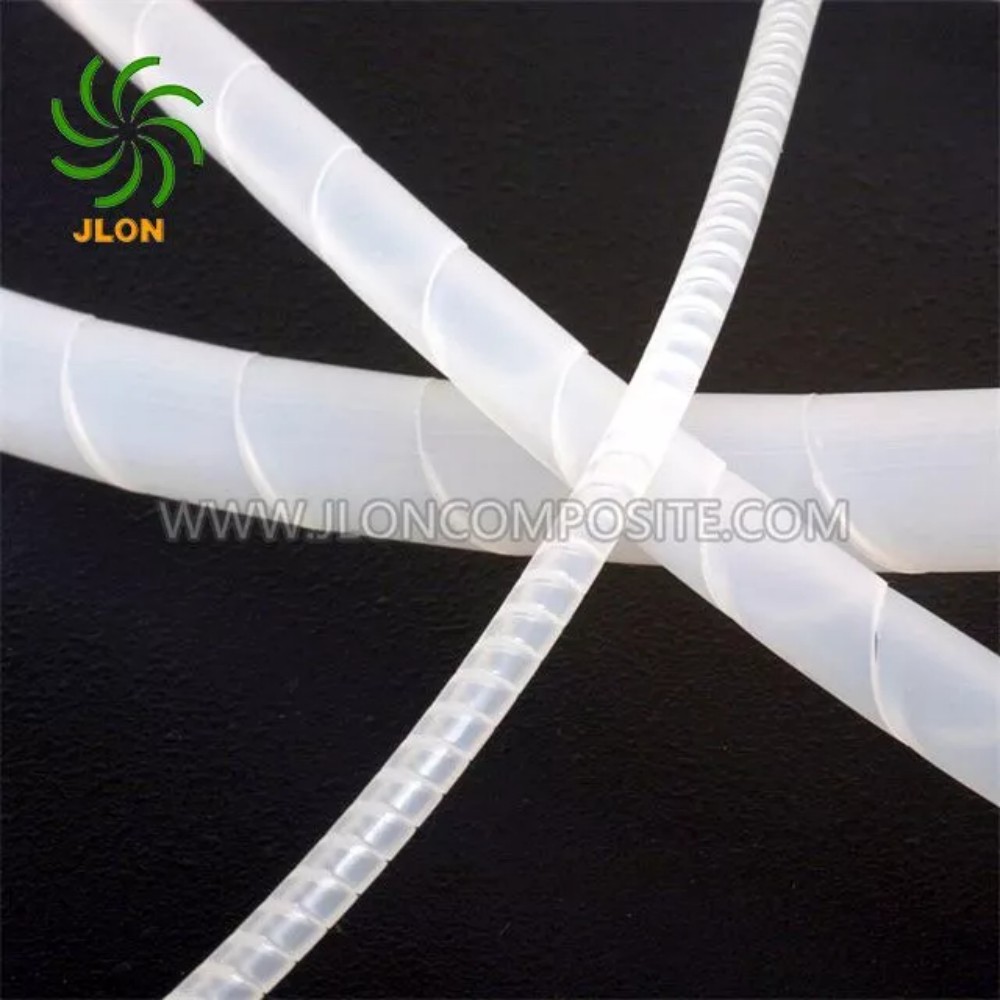

ที่ โครงสร้าง เกลียว ช่วยให้เรซินไหลผ่านศูนย์กลางได้อย่างรวดเร็วในขณะที่ป้อนเรซินเข้าไปในลามิเนตอย่างต่อเนื่องผ่านช่องเปิดด้านข้าง

สิ่งนี้ทำให้แน่ใจได้ว่า:

· ความเร็วในการแช่เร็วขึ้น

· การกระจายตัวของเรซินสม่ำเสมอมากขึ้น

· ความสม่ำเสมอของลามิเนตที่ดีขึ้น

· ลดความเสี่ยงของพื้นที่แห้ง

สำหรับชิ้นส่วนคอมโพสิตขนาดใหญ่ เช่น ใบกังหันลม ตัวเรือ แผง FRP และโครงสร้างคาร์บอนไฟเบอร์ การกระจายเรซินอย่างมีประสิทธิภาพถือเป็นสิ่งสำคัญสำหรับคุณภาพการผลิต

2. ผนังท่อที่แข็งแรงป้องกันการยุบตัวภายใต้สุญญากาศ

เจลอน ท่อเกลียว ผลิตจากวัสดุ HDPE ที่ทนทานพร้อมความหนาของผนังที่เหมาะสมที่สุด

ภายใต้แรงดันสุญญากาศ ท่อจะคงโครงสร้างไว้และไม่เสียรูปหรือยุบตัวได้ง่าย สิ่งนี้รับประกันเส้นทางการไหลของเรซินอย่างต่อเนื่องตลอดกระบวนการฉีด

ช่องเรซินที่มีความเสถียรช่วยปรับปรุงความน่าเชื่อถือของกระบวนการและลดความเสี่ยงในการผลิต

3. น้ำหนักเบาและประหยัด

เมื่อเปรียบเทียบกับระบบกระจายเรซินที่ซับซ้อน ท่อเกลียวเป็นโซลูชันที่คุ้มค่ามากสำหรับการใช้งานในการแช่เรซินแบบสุญญากาศ

สิทธิประโยชน์ ได้แก่:

· ต้นทุนวัสดุต่ำ

· ติดตั้งง่าย

· ลดความซับซ้อนของแรงงาน

· เหมาะสำหรับการตั้งค่าการแช่แบบใช้แล้วทิ้ง

· ใช้งานได้กับวัสดุสิ้นเปลืองสำหรับการแช่ส่วนใหญ่

ทำให้ท่อเกลียวใช้กันอย่างแพร่หลายทั้งในการผลิตในระดับอุตสาหกรรมและการประชุมเชิงปฏิบัติการประกอบขนาดเล็ก

4. ความเข้ากันได้ของกระบวนการกว้าง

เจลอน ท่อเกลียว เข้ากันได้กับเทคโนโลยีการขึ้นรูปคอมโพสิตหลายชนิด ได้แก่:

· กระบวนการแช่แบบสุญญากาศ (VIP)

· การขึ้นรูปแบบเรซินช่วยด้วยสุญญากาศ (VARTM)

· การเติมเรซินภายใต้เครื่องมือแบบยืดหยุ่น (RIFT)

· RTM แบบเบา

· การบรรจุถุงสุญญากาศ

· การผลิตคอมโพสิตทางทะเล

· การเคลือบคาร์บอนไฟเบอร์

สามารถใช้ร่วมกับ:

· สื่อกระแส

· ฟิล์มบรรจุถุงสูญญากาศ

· ชั้นลอก

· ตาข่ายแช่

· กับดักเรซิ่น

· ขั้วต่อซิลิโคน

การใช้งานทั่วไปของท่อเกลียว

อุตสาหกรรมพลังงานลม

ในการผลิตใบพัดกังหันลม การเติมเรซินในระยะไกลต้องใช้ระบบการกระจายเรซินที่เสถียรและมีประสิทธิภาพ

โดยทั่วไปจะใช้ท่อเกลียวตามขอบใบมีดและเส้นทางเข้าของเรซิน เพื่อให้แน่ใจว่าการถ่ายเทเรซินบนโครงสร้างคอมโพสิตขนาดใหญ่จะเป็นไปอย่างราบรื่น

อาคารทางทะเลและเรือ

ตัวเรือ ดาดฟ้า และแผงแซนด์วิชสำหรับเดินเรือมักใช้เทคโนโลยีการแช่แบบสุญญากาศเพื่อให้ได้โครงสร้างที่มีน้ำหนักเบาและมีความแข็งแรงสูง

ท่อเกลียว JLON ช่วยรักษาการไหลของเรซินที่สม่ำเสมอระหว่างการแช่ส่วนประกอบทางทะเลของไฟเบอร์กลาสและคาร์บอนไฟเบอร์

คอมโพสิตยานยนต์

การลดน้ำหนักของยานยนต์ต้องใช้คาร์บอนไฟเบอร์และชิ้นส่วนคอมโพสิตไฟเบอร์กลาสที่ผลิตผ่านกระบวนการแช่สุญญากาศหรือกระบวนการ RTM มากขึ้น

ท่อเกลียวช่วยปรับปรุงประสิทธิภาพการผลิตและคุณภาพลามิเนตในการใช้งานคอมโพสิตในยานยนต์

แผง FRP และคอมโพสิตอุตสาหกรรม

แผง FRP ท่อ ถัง และโครงสร้างคอมโพสิตทางอุตสาหกรรมจำเป็นต้องมีการเคลือบเรซินอย่างสม่ำเสมอ

การใช้ท่อเกลียวช่วยเพิ่มความสม่ำเสมอของการแช่ในขณะที่ลดข้อบกพร่องในการผลิต

การผลิตคาร์บอนไฟเบอร์

ชิ้นส่วนคาร์บอนไฟเบอร์ประสิทธิภาพสูงต้องการการควบคุมเรซินที่แม่นยำ

ท่อเกลียวรองรับการป้อนเรซินที่ราบรื่น และช่วยให้เส้นใยเปียกออกได้ดีขึ้น และปรับปรุงคุณสมบัติทางกล

ข้อมูลจำเพาะของท่อเกลียว JLON

JLON นำเสนอท่อเกลียวหลายขนาดเพื่อตอบสนองความต้องการในการแช่ที่แตกต่างกัน

รหัส*OD (มม.)	ความหนา	อุณหภูมิในการทำงาน
8 × 10	1 มม	120°ซ
10 × 12	1 มม	120°ซ
12 × 14	1 มม	120°ซ
16 × 19	1.5 มม	120°ซ
19 × 23	2 มม	120°ซ

เส้นผ่านศูนย์กลาง ระยะพิทช์ และความหนาของผนังที่กำหนดเองตามคำขอ

เหตุใดจึงเลือกท่อเกลียว JLON

JLON มุ่งเน้นไปที่วัสดุคอมโพสิตประสิทธิภาพสูงและวัสดุสิ้นเปลืองสำหรับการแช่แบบสุญญากาศสำหรับผู้ผลิตคอมโพสิตระดับโลก

ท่อเกลียวของเรามี:

· คุณภาพมีเสถียรภาพ

· ต้านทานสุญญากาศ แข็งแกร่ง

· ประสิทธิภาพการไหลของ เรซิ่น ดีเยี่ยม

· มีหลายขนาดให้เลือก

· ความสามารถในการจ่ายที่เชื่อถือได้

· ราคาที่แข่งขันได้

· การสนับสนุนทางเทคนิคสำหรับกระบวนการฉีดสาร

ด้วยประสบการณ์ที่กว้างขวางในการใช้งานการผลิตคอมโพสิต JLON จัดหาผลิตภัณฑ์ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมพลังงานลม ทางทะเล การขนส่ง การก่อสร้าง และอุตสาหกรรมคอมโพสิต

วิธีการเลือกท่อเกลียวขวา

การเลือกสิ่งที่ถูกต้อง ท่อเกลียว ขึ้นอยู่กับปัจจัยหลายประการ:

ระยะการไหลของเรซิน

ชิ้นส่วนขนาดใหญ่อาจต้องใช้ท่อเกลียวที่มีเส้นผ่านศูนย์กลางใหญ่กว่าเพื่อรักษาอัตราการไหลของเรซินให้เพียงพอ

ความหนืดของเรซิน

ระบบเรซินที่มีความหนืดสูงอาจต้องใช้เส้นผ่านศูนย์กลางภายในที่ใหญ่กว่าเพื่อให้การไหลราบรื่นขึ้น

เรขาคณิตส่วนหนึ่ง

แม่พิมพ์ที่ซับซ้อนอาจต้องมีรูปแบบเกลียวที่กำหนดเองเพื่อการแช่ที่สมดุล

ความเสถียรของแรงดันสุญญากาศ

ความหนาของผนังที่แข็งแกร่งขึ้นทำให้ประสิทธิภาพการป้องกันการยุบตัวดีขึ้นในการใช้งานที่มีความต้องการสูง

ทีมเทคนิคของ JLON สามารถช่วยเหลือลูกค้าในการเลือกข้อมูลจำเพาะของท่อเกลียวที่เหมาะสมที่สุดสำหรับกระบวนการผลิตคอมโพสิตต่างๆ

บทสรุป

หลอดเกลียว มีบทบาทสำคัญในการแช่สูญญากาศและกระบวนการผลิตคอมโพสิตสมัยใหม่ ด้วยการสร้างช่องทางการจำหน่ายเรซินที่มีเสถียรภาพและมีประสิทธิภาพ จะช่วยปรับปรุงความเร็วของการแช่ คุณภาพลามิเนต และความสม่ำเสมอในการผลิต

ท่อเกลียว JLON HDPE ผสมผสานประสิทธิภาพการไหลที่ยอดเยี่ยม ความเสถียรของโครงสร้างที่แข็งแกร่ง และความคุ้มค่า ทำให้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับงานไฟเบอร์กลาส คาร์บอนไฟเบอร์ ทางทะเล พลังงานลม ยานยนต์ และการใช้งานเชิงประกอบทางอุตสาหกรรม

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับข้อมูลจำเพาะของ JLON Spiral Tube ตัวเลือกการปรับแต่ง และโซลูชันการแช่แบบสุญญากาศ โปรดติดต่อทีมเทคนิคของเรา
