1708 супраць Woven Roving: поўнае тэхнічнае параўнанне для выбару шкловалакна

У прамысловасці шкловалакна і FRP часта параўноўваюць двухвосевае шкловалакно 1708 і плеценае шкловалакно.
Абодва шырока выкарыстоўваюцца армавальныя тканіны, але яны прызначаны для прынцыпова розных структурных мэтаў.

Для многіх інжынераў, вытворцаў і спецыялістаў па закупках пытанне заключаецца не ў тым, што гэта за матэрыялы, а ў тым, які з іх больш падыходзіць для канкрэтнага прымянення.
У гэтым артыкуле прыводзіцца ўсебаковае інжынерна-арыентаванае параўнанне 1708 з тканым роўінгам, структура пакрыцця, арыентацыя валокнаў, механічныя паводзіны, расход смалы, сумяшчальнасць апрацоўкі і рэальныя прымянення.

Чаму 1708 і Woven Roving часта параўноўваюць

Вытворчая структура: пашытае супраць тканага

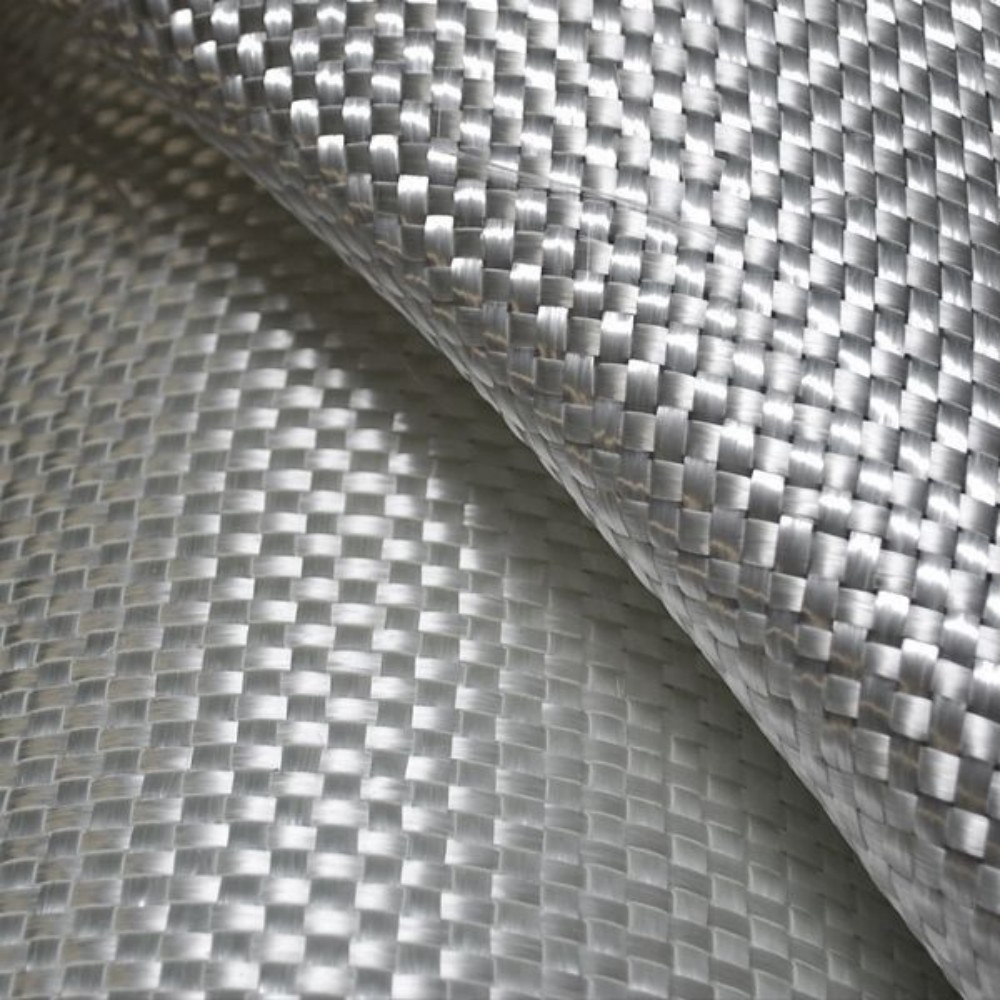

Тканы ровінг: традыцыйная пераплеценая канструкцыя

Тканы ровінг вырабляецца шляхам пляцення грубых роўніц з шкловалакна па ўзоры 0°/90°.
Працэс перапляцення ўводзіць зморшчыну валакна, што зніжае эфектыўнасць перадачы нагрузкі пры пэўных умовах напружання.

У той час як тканы ровінг забяспечвае добрую стабільнасць памераў і прастату ў звароце, яго структура па сваёй сутнасці менш аптымізавана для складаных, рознанакіраваных нагрузак.

Арыентацыя валакна і паводзіны нагрузкі

Самая крытычная розніца паміж 1708 г плеценая роўнінг ляжыць у арыентацыі валокнаў, што непасрэдна вызначае, як ламінат пераносіць нагрузкі.

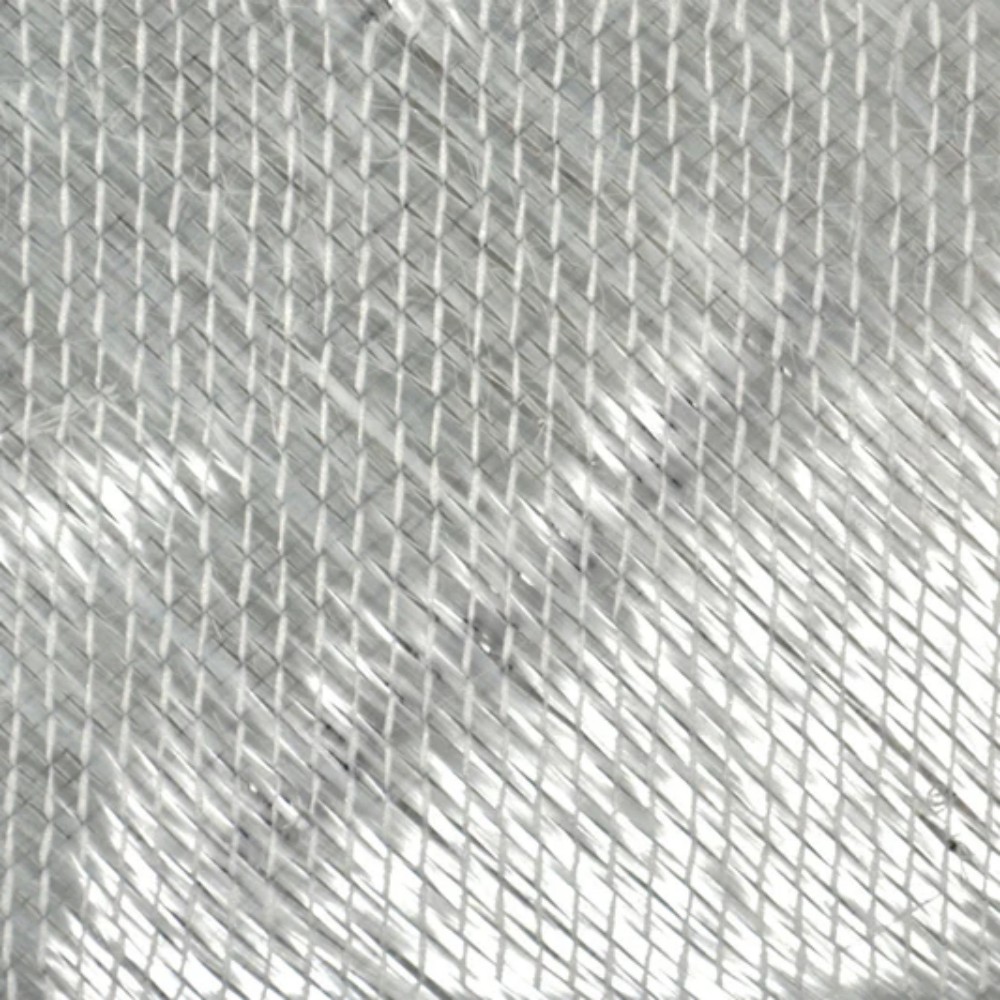

Арыентацыя ±45° (1708)

Аптымізавана для:

Нагрузкі на зрух

Круцільныя нагрузкі

Пазавосевыя напружання

Супраціўленне стомленасці ў дынамічных канструкцыях

Арыентацыя 0°/90° (пляцены ровінг)

Аптымізавана для:

Расцягваючыя нагрузкі

Нагрузкі на выгін

Нарошчванне таўшчыні

У рэальных структурах з FRP, такіх як корпусы лодак, ветраэнергетычныя кампаненты і прамысловыя рэзервуары, нагрузкі рэдка прымяняюцца толькі ў напрамку 0° або 90°.
Вось чаму двухвосевыя тканіны, такія як 1708, усё часцей карыстаюцца перавагай у канструкцыі ламінату.

Адрозненні ў механічных характарыстыках

Замест таго, каб засяроджвацца на індывідуальных значэннях сілы, больш карысна параўноўваць тэндэнцыі прадукцыйнасці.

Уласнасць	1708 Шкловалакно	Тканая ровінг
Трываласць на разрыў	Добра	Добра
Трываласць на зрух	Выдатна	Умераны
Устойлівасць да кручэння	Выдатна	Нізкі–Умераны
Выкананне стомленасці	Высокі	Сярэдні
Эфектыўнасць канструкцыі	Высокі	Ніжняя
Рызыка расслаення	Нізкі	Вышэйшая

У многіх выпадках меншая колькасць слаёў 1708 можа дамагчыся эквівалентнай або лепшай прадукцыйнасці ў параўнанні з некалькімі слаямі тканага ровінга.

Цэласнасць ламінату і ўстойлівасць да расслаення

Цэласнасць ламінату з'яўляецца найважнейшым фактарам доўгатэрміновай даўгавечнасці.

1708 Перавагі

Сшытыя пласты паляпшаюць межслойное злучэнне

Паменшаныя зоны, багатыя смалой

Меншы рызыка распаўсюджвання расколін

Лепшая талерантнасць да пашкоджанняў

Тканыя роўінг абмежаванні

Склейванне ад пласта да пласта ў значнай ступені залежыць ад смалы

Больш высокая верагоднасць расслаення пры цыклічных нагрузках

Менш прабачлівы пры рамонце або ўзмацненні

Гэта адна з прычын, чаму 1708 звычайна выкарыстоўваецца пры рамонце і мадэрнізацыі канструкцый, нават калі тканы ровінг выкарыстоўваўся ў першапачатковай канструкцыі.

Выдатак смалы, вага і сапраўдны кошт

Распаўсюджанае памылковае меркаванне заключаецца ў тым, што тканы ровінг танней проста таму, што кошт яго тканіны ніжэй.
На практыцы кошт тканіны не роўная кошту ламінату.

Паводзіны смалы

Шкловалакно 1708 : Сярэдняе паглынанне смалы, аптымізаванае суадносіны валакна і смалы

Тканы ровінг : высокае паглынанне смалы з-за вялікіх прамежкаў паміж валокнамі

Лішак смалы павялічвае:

Вага ламінату

Кошт матэрыялу

Вылечыць ўсаджванне

Рызыка пустэч і дэфектаў

У прымяненнях, адчувальных да вагі або інтэнсіўных смол, 1708 часта прыводзіць да зніжэння агульнага кошту ламінату, нягледзячы на ​​больш высокі пачатковы кошт тканіны.

Сумяшчальнасць працэсаў

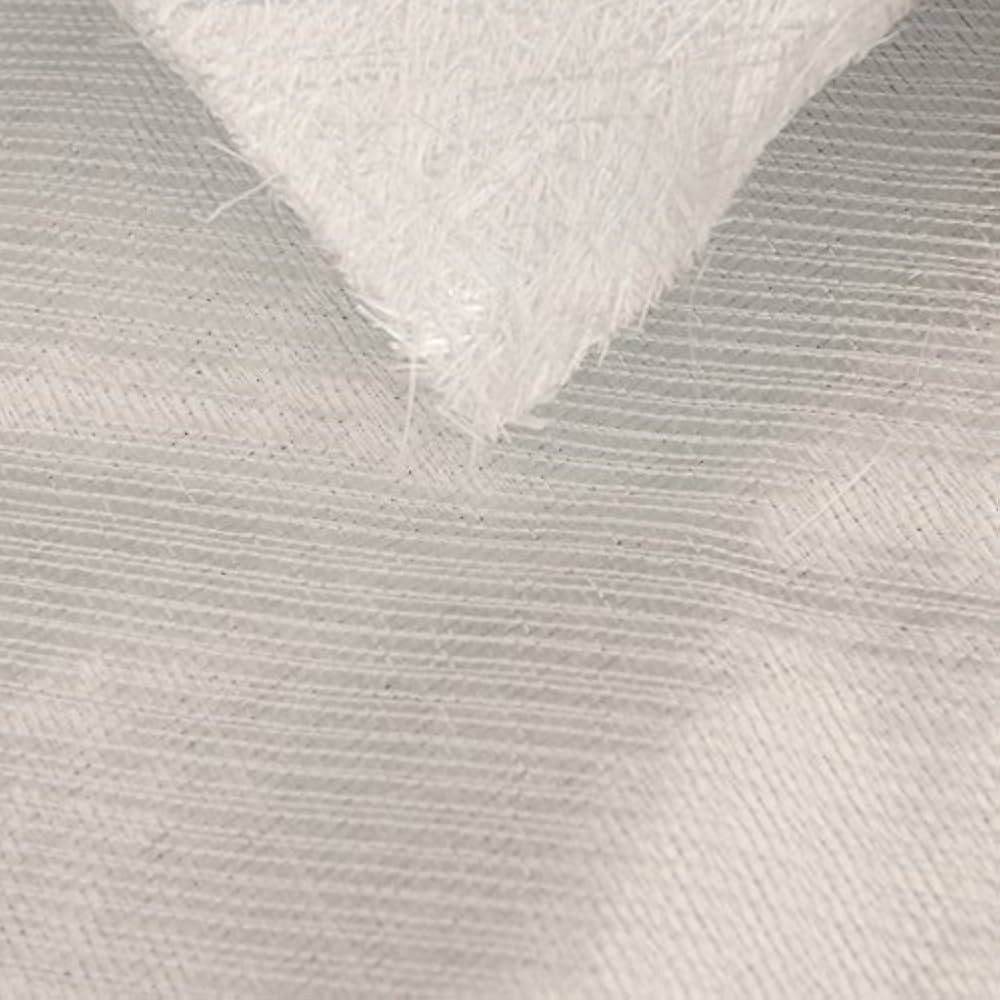

Шкловалакно 1708 добра падыходзіць для:

Вакуумная інфузорыя

RTM і RTM-Light

ВАРТМ

Ручная кладка са структурнымі патрабаваннямі

Важная заўвага:
пры выкарыстанні эпаксіднай смалы мат з сечаных нітак 1708 павінен быць з парашком, а не з эмульсіяй.

Таўшчыня супраць структурных характарыстык

Адной з самых распаўсюджаных памылак выбару з'яўляецца прыраўноўванне таўшчыні да трываласці.

Даданне больш слаёў тканага ровінга:

Павялічвае таўшчыню і вагу

Не паляпшае істотна характарыстыкі зруху або кручэння

Можа выклікаць унутраныя напружання і дэфекты

1708, наадварот, забяспечвае больш высокую структурную эфектыўнасць на адзінку таўшчыні, што дазваляе інжынерам распрацоўваць больш лёгкія і трывалыя ламінаты.

Кіраўніцтва па выбары на аснове прыкладанняў

Марская прамысловасць

1708: Карпусы, палубы, стрынгеры, пераборкі

Тканы ровінг : неканструкцыйныя панэлі, другасныя кампаненты

Энергія ветру

1708: Канструкцыйныя часткі FRP, пласты ўзмацнення

Тканы ровінг : абмежаванае выкарыстанне ў некрытычных кампанентах

Прамысловы FRP

1708: Рэзервуары, трубы, апорныя канструкцыі

Тканы ровінг : вокладкі, ашалёўкі, пласты для нарошчвання таўшчыні

Рамонт і ўзмацненне

1708 звычайна з'яўляецца пераважнай з-за лепшай перадачы нагрузкі і склейвання.

Ці можа 1708 замяніць тканы роўінг?

У многіх сучасных кампазітных канструкцыях, так.

1708 у значнай ступені замяніў тканую роўінг у:

Структурныя марскія ламінаты

Прымяненне энергіі ветру

Высокаэфектыўныя прамысловыя структуры FRP

Аднак плецены ровинг застаецца дарэчным, калі:

Нагрузкі нізкія

Кошт з'яўляецца асноўным фактарам

Канструкцыя заснавана на таўшчыні, а не на прадукцыйнасці

Тыповыя памылкі выбару

Мяркуючы, што матэрыялы ўзаемазаменныя.
Арыентацыя валакна мае значэнне.

Выбар грунтуецца толькі на цане тканіны
Выдаткі на смалу і вагу часта вышэйшыя з тканым ровінгам.

Выкарыстанне тканага ровінга ў вакуумных працэсах
прыводзіць да нізкай якасці ламінату.

Празмернае будаўніцтва замест рэканструкцыі
Таўшчыня не кампенсуе неэфектыўныя шляхі нагрузкі.

Як Jlon Composite падтрымлівае выбар матэрыялу

У Jlon Composite мы пастаўляем як двухвосевае шкловалакно 1708, так і плеценае роўінг-шкловалакно ў шырокім дыяпазоне спецыфікацый.

Што яшчэ больш важна, мы дапамагаем кліентам:

Выберыце правільную тканіну ў залежнасці ад патрабаванняў да нагрузкі

Аптымізаваць структуру ламінату і спосаб апрацоўкі

Збалансуйце прадукцыйнасць і кошт

Наладзьце рашэнні са шкловалакна для марскіх, ветраэнергетычных і прамысловых прымянення FRP

Наш падыход арыентаваны на прыкладанні, а не на прадукт.

Часта задаюць пытанні

1708 мацнейшы за плецены ровінг?
У праграмах, якія ўключаюць зрух і скручванне, так.

Ці можна тканы роўінг выкарыстоўваць у вакуумнай інфузорыі?
Звычайна не рэкамендуецца.

1708 даражэй?
Кошт тканіны вышэй, але агульны кошт ламінату часта ніжэй.

Заключныя думкі

Выбар паміж 1708 vs тканы ровінг - гэта не тое, які матэрыял «лепш», а тое, што больш падыходзіць для пэўнага прымянення.

Разуменне арыентацыі валокнаў, паводзін нагрузкі, сумяшчальнасці апрацоўкі і агульнай кошту ламінату дазваляе інжынерам і вытворцам прымаць абгрунтаваныя рашэнні і пазбягаць дарагіх кампрамісаў пры канструкцыі.

Каб атрымаць тэхнічныя рэкамендацыі або індывідуальныя рашэнні са шкловалакна, звярніцеся да Jlon Composite.
