Как выбрать ткань из углеродного волокна?

Выбор правильного Ткань из углеродного волокна необходима, если вы хотите добиться наилучших характеристик, внешнего вида и эффективности производства в своих композитных проектах. Каждое применение имеет свои собственные структурные и эстетические требования, поэтому выбранная вами ткань напрямую влияет на прочность, вес и долговечность вашего конечного продукта.

В Джейлон , мы понимаем, что каждая деталь имеет значение. Вот почему мы предлагаем полный ассортимент тканей из углеродного волокна, разработанных для удовлетворения ваших конкретных потребностей — независимо от того, оптимизируете ли вы жесткость, гибкость, чистоту поверхности или эффективность процесса. Наши материалы помогут вам достичь превосходных результатов, сохраняя при этом точность и стабильность вашего производства.

Понимание различий

Различные типы тканей из углеродного волокна различаются по ориентации волокон, рисунку переплетения, совместимости смол и механическим свойствам.
Понимая эти различия, вы можете выбрать наиболее подходящий материал для достижения целей вашего проекта и внешнего вида.

Ниже Jlon представляет подробное руководство по основным типам тканей из углеродного волокна и практические советы о том, как правильно выбрать ткань для вашего конкретного применения.

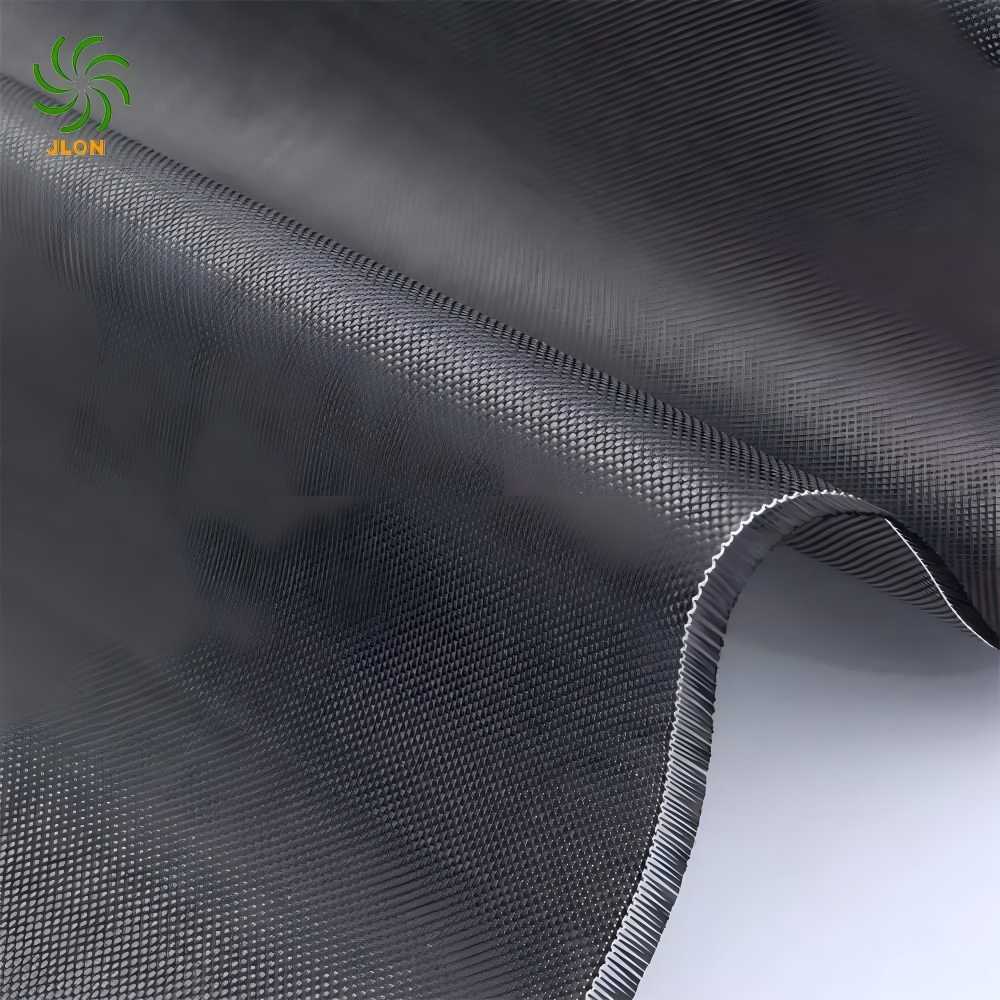

1. Тканая ткань из углеродного волокна

Обзор:
Ткани из углеродного волокна состоят из переплетенных волокон основы и утка, что обеспечивает сбалансированную прочность в двух направлениях и превосходную стабильность размеров.
К распространенным переплетениям относятся:

Полотняное переплетение: плотная, стабильная структура с тонким рисунком.

Саржевое переплетение: гибкая, гладкая поверхность с характерным диагональным внешним видом.

Атласное переплетение: мягкое и драпируемое, подходит для сложных форм.

Технические данные:

Тип волокна: Т300/Т700/Т800

Вес по площади: 200–300 г/м²

Толщина: 0,25–0,35 мм.

Ширина: 1000–1250 мм

Совместимость со смолами: эпоксидная смола, винилэфир, полиэстер.

Механические свойства:

Предел прочности: 3500–4900 МПа.

Модуль упругости: 230–245 ГПа.

Плотность: 1,76 г/см⊃3;

Метод обработки:

Подходит для ручной укладки, вакуумной инфузии (ВАРТМ) и РТМ.

Хорошо работает на плоских или умеренно изогнутых формах.

Рекомендуемые области применения:
кузовные детали автомобилей, спортивное оборудование, корпуса дронов, формы и декоративные панели.

Совет по выбору:
используйте полотняное переплетение для устойчивости и саржевое переплетение, когда важны как гибкость, так и эстетика поверхности.

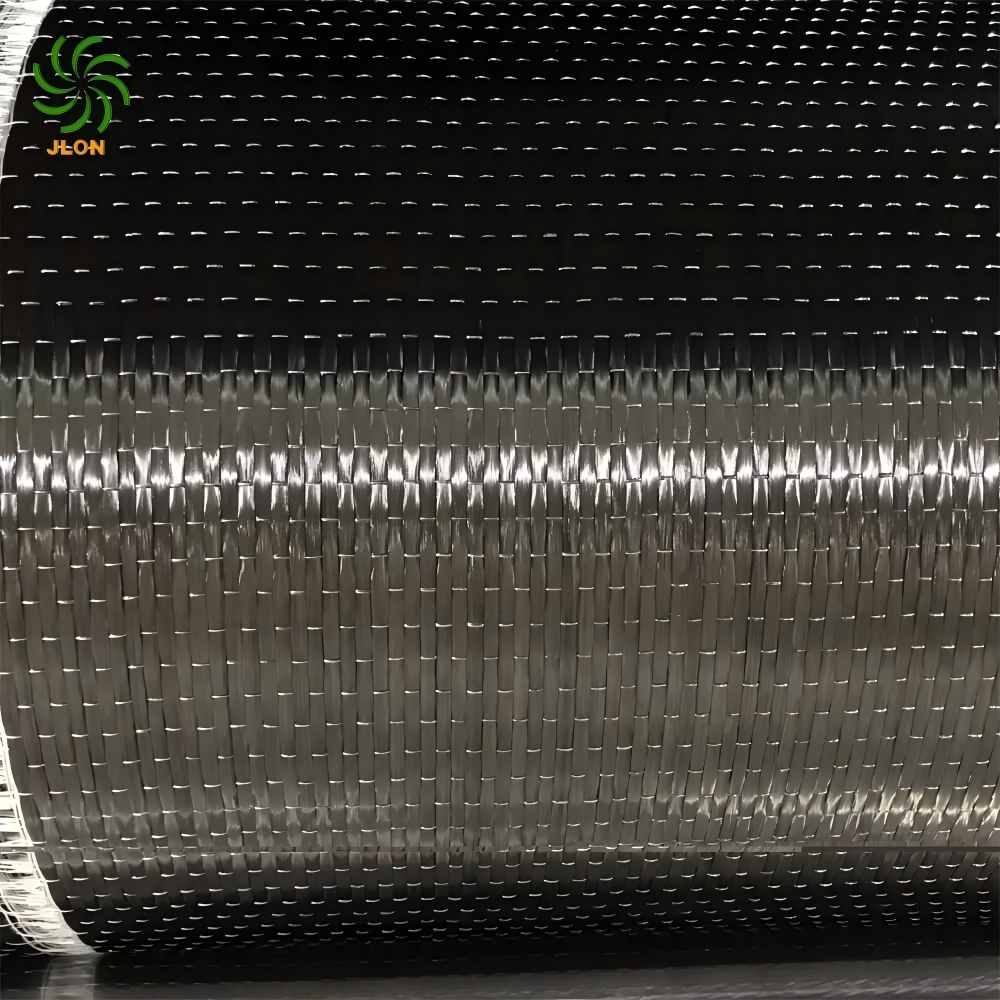

2. Ткань из углеродного волокна UD (однонаправленная).

Обзор:
Ткани UD выравнивают все волокна в одном направлении, обеспечивая максимальную прочность и жесткость вдоль этой оси. Они идеально подходят для армирования деталей, подвергающихся направленным нагрузкам.

Технические данные:

Вес по площади: 150–300 г/м²

Толщина: 0,2–0,35 мм.

Точность выравнивания волокна: высокая

Механические свойства:

Предел прочности (0°): 4000–4900 МПа.

Модуль упругости: 230–240 ГПа.

Удлинение: 1,5–2,0%

Метод обработки:

Подходит для препрега, пултрузии и вакуумной инфузии.

Часто накладываются слоями с чередующейся ориентацией 0 °/90 ° для структурного баланса.

Рекомендуемые области применения:
аэрокосмические конструкции, лопасти ветряных турбин, рычаги БПЛА и панели усиления конструкций.

Совет по выбору:
выбирайте ткань UD, если направление нагрузки четко определено и требуется максимальная направленная жесткость.

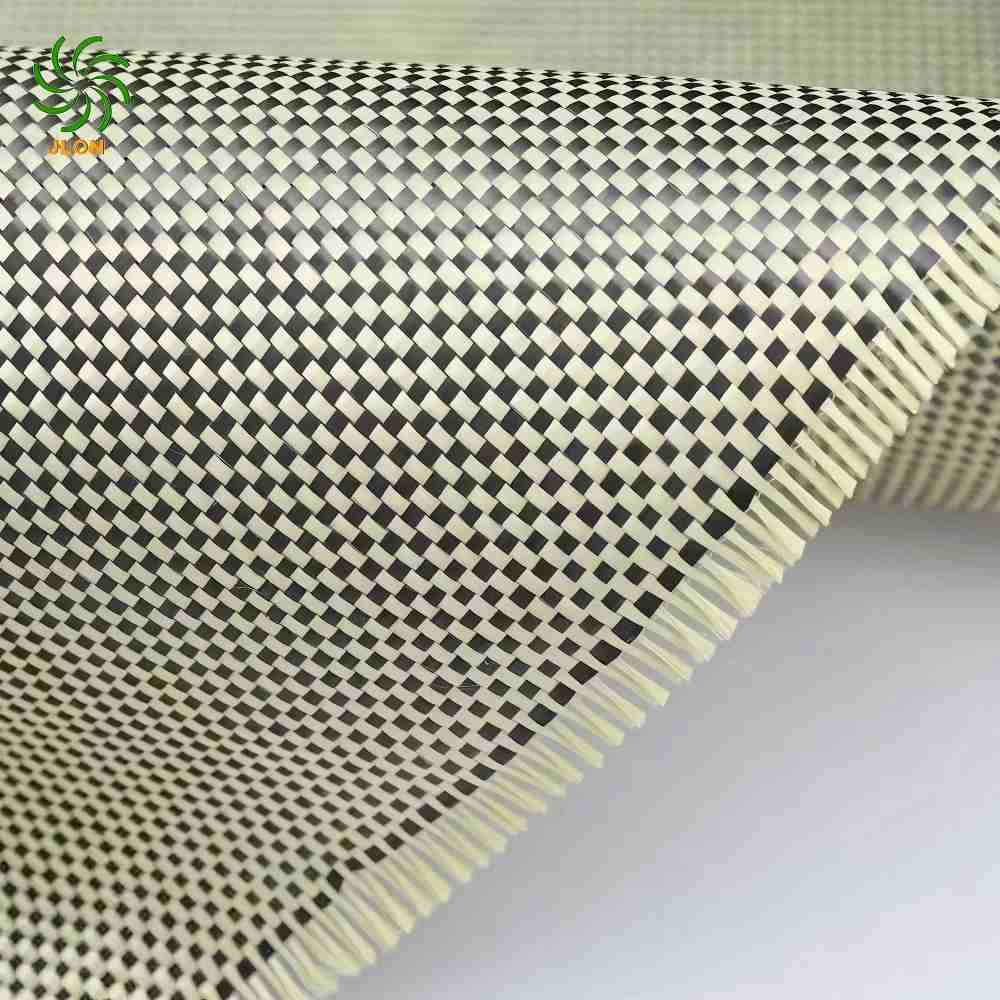

3. Кевларовая ткань из углеродного волокна.

Обзор:
Комбинирование гибридных тканей углеродное волокно (для жесткости) и кевларовое арамидное волокно (для прочности), обеспечивающее баланс между прочностью, ударопрочностью и долговечностью.

Типичное соотношение: 50 % карбон + 50 % кевлар.
Общие цвета: черный/желтый, черный/красный, черный/синий.

Технические данные:

Вес по площади: 200–280 г/м²

Толщина: 0,3–0,4 мм.

Плотность: 1,5–1,6 г/см⊃3;

Механические свойства:

Ударопрочность до 40 % выше по сравнению с тканью из чистого карбона.

Отличная устойчивость к разрыву и истиранию

Метод обработки:

Совместим с ручной укладкой и вакуумной инфузией.

Кевлар не проводит ток и подходит для изоляционных целей.

Рекомендуемое применение:
обтекатели мотоциклов, гоночные корпуса, защитное снаряжение и устойчивые к истиранию панели.

Совет по выбору:
выбирайте ткань Carbon Kevlar, если для компонентов требуется как легкая прочность, так и высокая ударопрочность.

4. Ткань из углеродного волокна

Обзор:
В тканях с расправленными жгутами используются сплющенные жгуты из углеродного волокна, которые создают легкое, гладкое переплетение с минимальной извитостью. Это улучшает механические характеристики и качество поверхности.

Технические данные:

Вес по площади: 150–250 г/м²

Толщина: ~0,2 мм

Ширина: 1000–1500 мм

Механические свойства:

Прочность на разрыв на 10–15 % выше, чем у стандартных тканых материалов.

Отличная плоскостность поверхности и низкий расход смолы.

Метод обработки:

Подходит для вакуумной инфузии и автоклавного отверждения.

Создает глянцевую и эстетичную поверхность.

Рекомендуемые области применения:
высококачественные автомобильные панели, дроны, корпуса для электроники и спортивные товары.

Совет по выбору:
Идеально подходит для проектов, требующих как высокой производительности, так и превосходного внешнего вида.

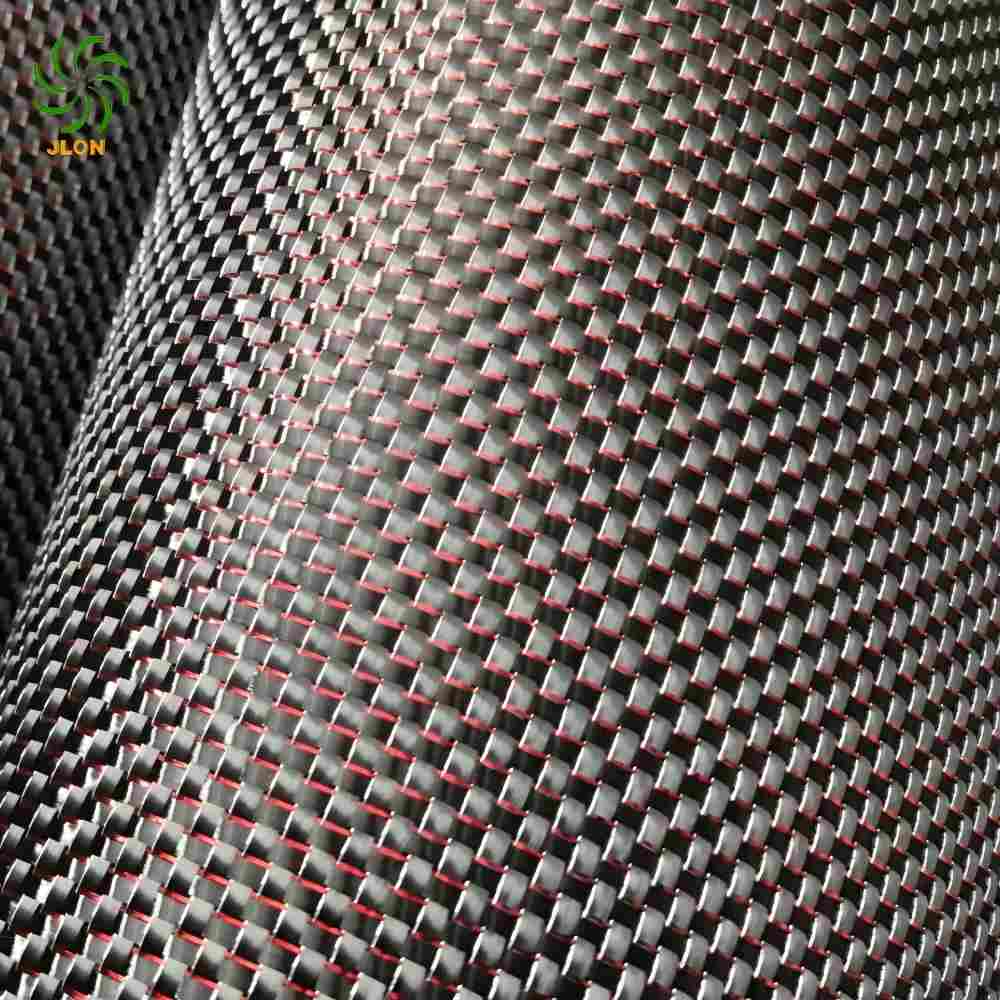

5. Цветная ткань из углеродного волокна

Обзор:
Цветная ткань из углеродного волокна включает в себя цветные волокна или покрытия в ткани из углеродного волокна, сочетая механическую прочность с декоративной привлекательностью.

Методы окраски:

Смешивание цветных волокон

Металлическое покрытие

Прозрачные поверхностные пленки

Распространенные цвета: красный, синий, серебряный, золотой, зеленый и другие.

Характеристики производительности:

Отличная устойчивость к ультрафиолетовому излучению и стабильность цвета.

Прочная поверхность без выцветания

Рекомендуемые области применения:
декоративные панели, бытовая электроника, автомобильные интерьеры и дизайнерские изделия.

Совет по выбору:
лучший выбор для эстетических или брендинговых приложений, где важен визуальный эффект.

6. Препрег из углеродного волокна.

Обзор:
Ткань препрег из углеродного волокна предварительно пропитана контролируемым количеством смолы, что обеспечивает превосходную прочность, точность и консистенцию.

Технические данные:

Система смолы: эпоксидная смола/ИМТ/цианатный эфир

Содержание смолы: 35–40%

Температура стеклования (Tg): 120–180°C.

Условия отверждения: 120°C/2 часа или 135°C/1 час.

Метод обработки:

Необходимо хранить при низкой температуре (морозильной камере).

Требуется автоклав, прессование или отверждение в печи.

Превосходный контроль соотношения волокна и смолы

Рекомендуемые области применения:
детали аэрокосмической отрасли, шасси гоночных автомобилей, велосипедные рамы и высокопроизводительные БПЛА.

Совет по выбору:
выбирайте препрег для высокоточных высокопрочных компонентов, где стабильность характеристик имеет решающее значение.

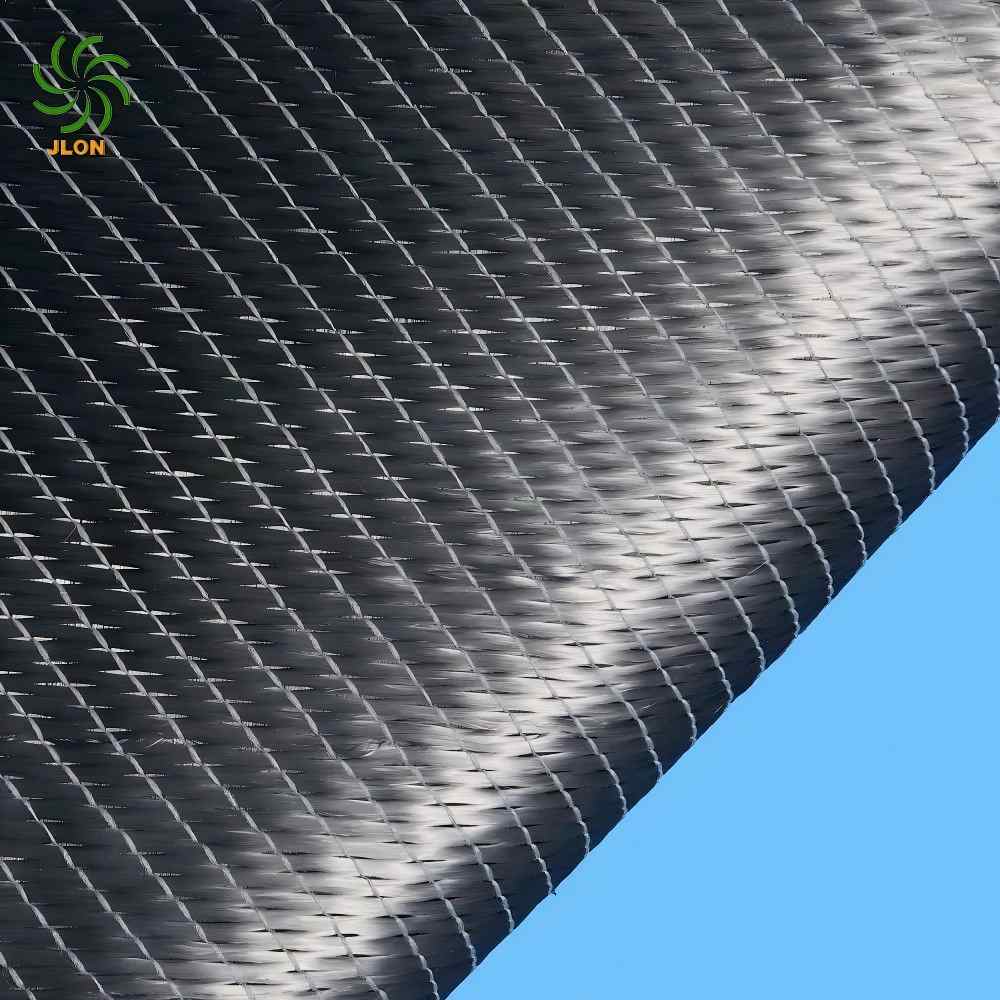

7. Многоосная ткань из углеродного волокна.

Обзор:
Мультиаксиальные ткани представляют собой ламинаты без извитости, волокна которых ориентированы в нескольких направлениях (0°, 90°, ±45°).
Они обеспечивают разнонаправленное армирование и превосходную усталостную устойчивость.

Технические данные:

Конфигурация: двухосная/триаксиальная/квадраксиальная

Вес по площади: 300–600 г/м²

Толщина: 0,4–0,8 мм.

Механические свойства:

Сбалансированная сила в нескольких направлениях

Отличная устойчивость к усталости и расслоению

Метод обработки:

Идеально подходит для крупномасштабной вакуумной инфузии и процессов RTM.

Рекомендуемые области применения:
лопасти ветряных турбин, корпуса яхт, мосты и тяжелые конструктивные элементы.

Совет по выбору:
выбирайте многоосную ткань для больших конструкций, требующих сбалансированного распределения нагрузки.

Сравнительная таблица

Тип ткани	Структура	Ключевые сильные стороны	Рекомендуемые приложения
Тканая ткань	Двунаправленное переплетение	Сбалансированная сила	Автотовары, спорттовары
UD-ткань	Однонаправленный	Максимальная жесткость в одном направлении	Аэрокосмическая промышленность, армирование
Карбоновый кевлар	Гибридный	Устойчивость к ударам и истиранию	Защитные компоненты
Распространение Буксир	Плоское плетение пакли	Легкая, гладкая поверхность	Автомобильные панели
Цвет ткани	Смесь цветных волокон	Декоративный и прочный	Дизайн и потребительские товары
Препрег	Предварительно пропитанная смолой	Высокая точность и постоянство	Аэрокосмическая промышленность, гонки
Многоосный	Разнонаправленные слои	Всенаправленная сила	Морские, структурные части

Заключение

Выбор подходящей ткани из углеродного волокна означает понимание того, как каждый тип соответствует целям вашего проекта — независимо от того, отдаете ли вы приоритет жесткости, гибкости, ударопрочности или визуальной привлекательности.
С Jlon вам не придется принимать решения в одиночку. Наши эксперты помогут вам оценить варианты материалов, методы обработки и механические требования, гарантируя, что ваши композитные решения обеспечат максимальную производительность и долгосрочную надежность.
От аэрокосмической до автомобильной промышленности Jlon — ваш надежный партнер в области передовых технологий из углеродного волокна.
