Kompletny przewodnik inżynieryjny i aplikacyjny dla producentów kompozytów

Tkanina z włókna węglowego jest jednym z najczęściej stosowanych materiałów wzmacniających w zaawansowanych kompozytach. Jest on klasyfikowany według „wartości K” (1K, 3K, 12K), która określa liczbę włókien w kablu włókna węglowego.

· 1K = 1000 włókien na wiązkę

· 3K = 3000 włókien na wiązkę

· 12K = 12 000 włókien na wiązkę

Ta prosta liczba ma duży wpływ na jakość powierzchni, wydajność mechaniczną, opłacalność i zachowanie podczas przetwarzania.

Dla inżynierów i producentów pracujących przy lekkich konstrukcjach samochodowych, UAV, kompozytach morskich, energii wiatrowej i narzędziach przemysłowych wybór odpowiedniego rodzaju włókna ma kluczowe znaczenie dla zrównoważenia wydajności i kosztów.

1. Zrozumienie rozmiaru holu włókna węglowego (wartość K)

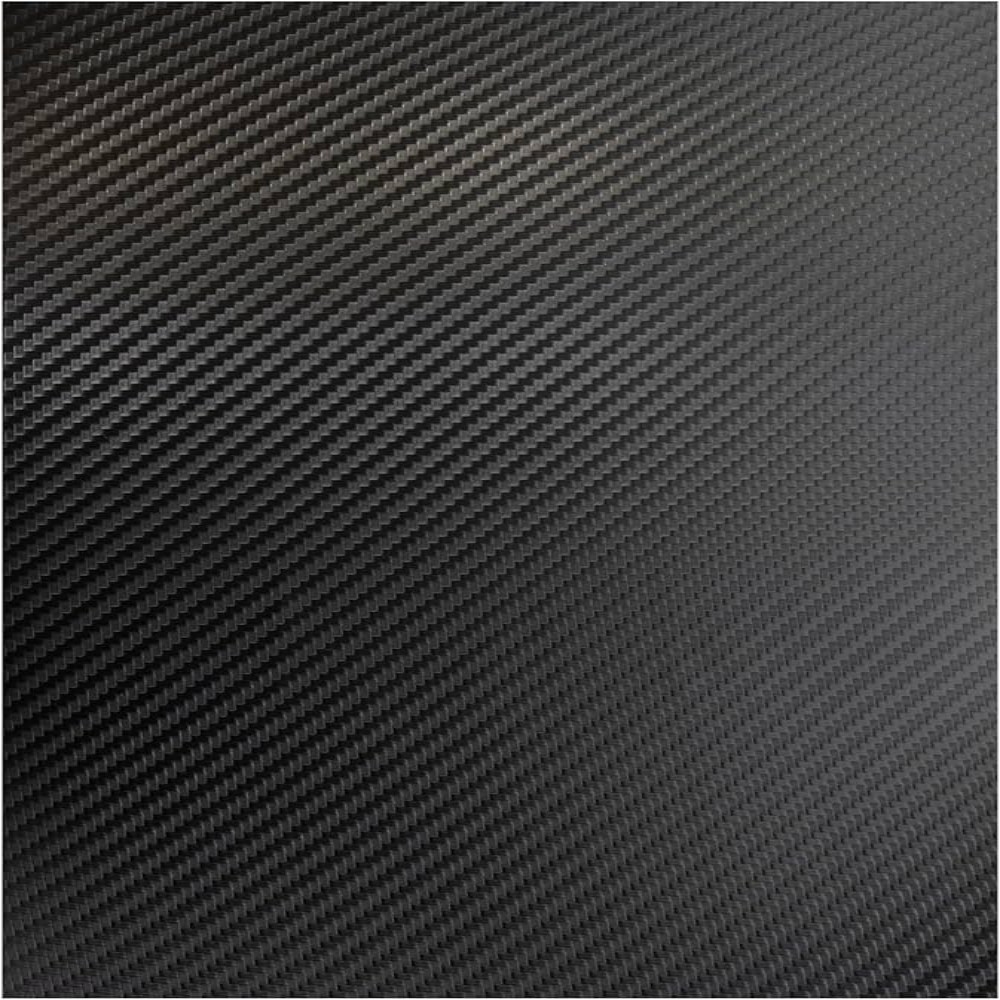

Tkaniny z włókna węglowego są tkane z przędz zwanych „kablemi”. Każdy kabel zawiera tysiące pojedynczych włókien węglowych.

Im mniejszy rozmiar holu:

· Delikatniejsza faktura tkaniny

· Lepsze wykończenie powierzchni

· Wyższe koszty

· Trudniejsza obsługa

Im większy rozmiar holu:

· Grubsze wiązki włókien

· Wyższa produktywność na jednostkę powierzchni

· Niższy koszt

· Bardziej szorstki wygląd powierzchni

2. Porównanie rdzeni: tkanina z włókna węglowego 1K, 3K i 12K

Przegląd wydajności

· 1K → powierzchnia premium + lekkie, precyzyjne konstrukcje

· 3K → zrównoważony standard przemysłowy

· 12K → konstrukcyjne, ekonomiczne wzmocnienie o dużej wytrzymałości

Każdy typ służy innemu celowi inżynieryjnemu.

Porównanie mechaniczne i przetwarzania

Jakość powierzchni a efektywność konstrukcyjna

3. Tkanina z włókna węglowego 1K – klasa Ultra Premium

3.1 Charakterystyka materiału

1 tys w tkaninie z włókna węglowego zastosowano wyjątkowo cienkie wiązki kabli, co zapewnia:

· Bardzo ciasna struktura splotu

· Ultra gładkie wykończenie powierzchni

· Minimalna tekstura wizualna („węgiel kosmetyczny”)

· Doskonała drapowalność w przypadku cienkich laminatów

Jest często stosowany tam, gdzie wygląd i precyzja mają większe znaczenie niż nośność konstrukcji.

3.2 Zalety

✔ Doskonała jakość powierzchni

Tkanina 1K tworzy najbardziej wyrafinowaną wizualnie powierzchnię z włókna węglowego, często używaną bez farby lub tylko z przezroczystą powłoką.

✔ Lekka optymalizacja

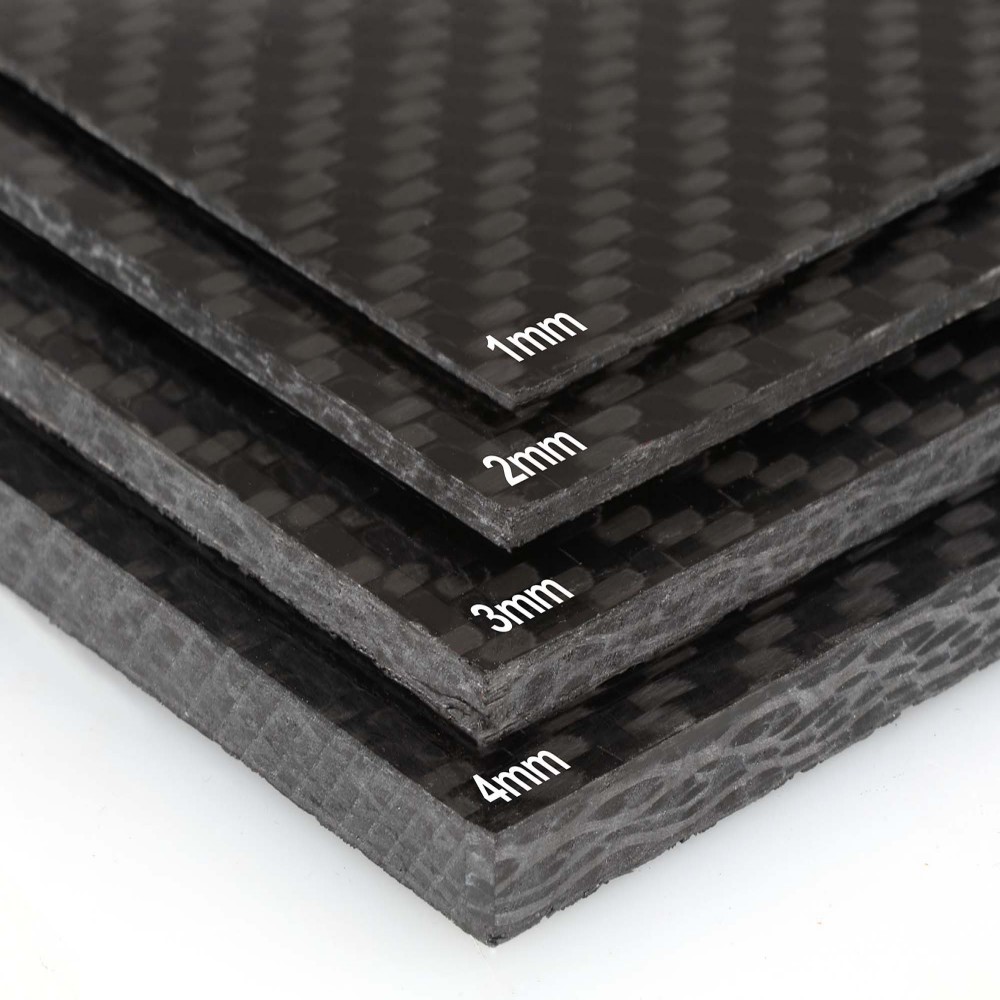

Ze względu na swoją drobną strukturę pozwala na uzyskanie wyjątkowo cienkich laminatów.

✔ Wysokiej klasy estetyka kompozytowa

Idealny do widocznych komponentów węglowych w branżach premium.

3.3 Ograniczenia

· Wysokie koszty materiałów

· Niższa produktywność w produkcji

· Trudna obsługa podczas układania (kruche włókna)

· Nie nadaje się wyłącznie do grubych konstrukcji konstrukcyjnych

3.4 Typowe zastosowania

· Konstrukcje kadłuba UAV/drona

· Panele wewnętrzne i zewnętrzne przeznaczone do zastosowań lotniczych

· Wysokiej klasy widoczne części samochodowe z włókna węglowego

· Elementy wyścigowe

· Przyrządy precyzyjne

4. Tkanina z włókna węglowego 3K – materiał będący standardem branżowym

4.1 Zrównoważony wybór inżynieryjny

3 tys tkanina z włókna węglowego jest najpowszechniej stosowanym wzmocnieniem węglowym na świecie ze względu na optymalną równowagę między wydajnością, kosztem i możliwością produkcji.

Zapewnia:

· Dobra wytrzymałość mechaniczna

· Stabilne zachowanie podczas przetwarzania

· Dopuszczalne wykończenie powierzchni

· Doskonała zdolność drapowania

4.2 Zalety

✔ Najlepsza wszechstronna wydajność

3K jest uważany za „domyślny standard” w produkcji kompozytów.

✔ Kompatybilny z większością procesów

Dobrze współpracuje z:

· Infuzja próżniowa

· RTM/VARTM

· Utwardzanie w autoklawie

· Ułożenie rąk

✔ Ekonomiczne w przypadku masowej produkcji

W porównaniu do 1K znacznie obniża koszty przy zachowaniu wydajności.

4.3 Ograniczenia

· Powierzchnia jest mniej wyrafinowana niż 1K

· Nieco cięższy laminat przy równoważnym pokryciu

4.4 Typowe zastosowania

· Części konstrukcyjne i zewnętrzne samochodów

· Panele morskie i elementy kadłuba

· Artykuły sportowe (rowery, rakiety, kaski)

· Przemysłowe obudowy kompozytowe

· Ogólne komponenty inżynieryjne

5. Tkanina z włókna węglowego 12K – gatunek konstrukcyjny o wysokiej wytrzymałości

5.1 Wytrzymały materiał wzmacniający

12 tys tkanina z włókna węglowego zawiera większe wiązki włókien, dzięki czemu idealnie nadaje się do zastosowań związanych ze wzmacnianiem konstrukcji o dużej objętości , gdzie efektywność kosztowa i wytrzymałość są ważniejsze niż estetyka powierzchni.

5.2 Zalety

✔ Najwyższa efektywność kosztowa

Do uzyskania grubości potrzeba mniej warstw, co skraca czas produkcji.

✔ Wysoka wytrzymałość konstrukcyjna

Doskonały do ​​zastosowań nośnych.

✔ Szybsze cykle produkcyjne

Duże holowniki szybko pokrywają powierzchnię.

5.3 Ograniczenia

· Szorstka faktura powierzchni

· Słabe wykończenie kosmetyczne

· Ograniczone zastosowanie widocznych części

· Mniejsza podatność na układanie w złożonych geometriach

5.4 Typowe zastosowania

· Łopaty turbin wiatrowych

· Duże konstrukcje morskie

· Przemysłowe panele kompozytowe

· Elementy wzmacniające infrastrukturę

· Podwozia konstrukcyjne samochodów (niewidoczne)

6. Inżynieria zastosowań: jak wybrać odpowiednią tkaninę

6.1 Przemysł lotniczy i UAV

· Zalecane: Laminaty hybrydowe 1K + 3K

· 1 tys. na zewnętrzną warstwę kosmetyczną

· 3K na szkielet strukturalny

Dlaczego:

· Redukcja masy ciała ma kluczowe znaczenie

· Wykończenie powierzchni musi być aerodynamiczne i gładkie

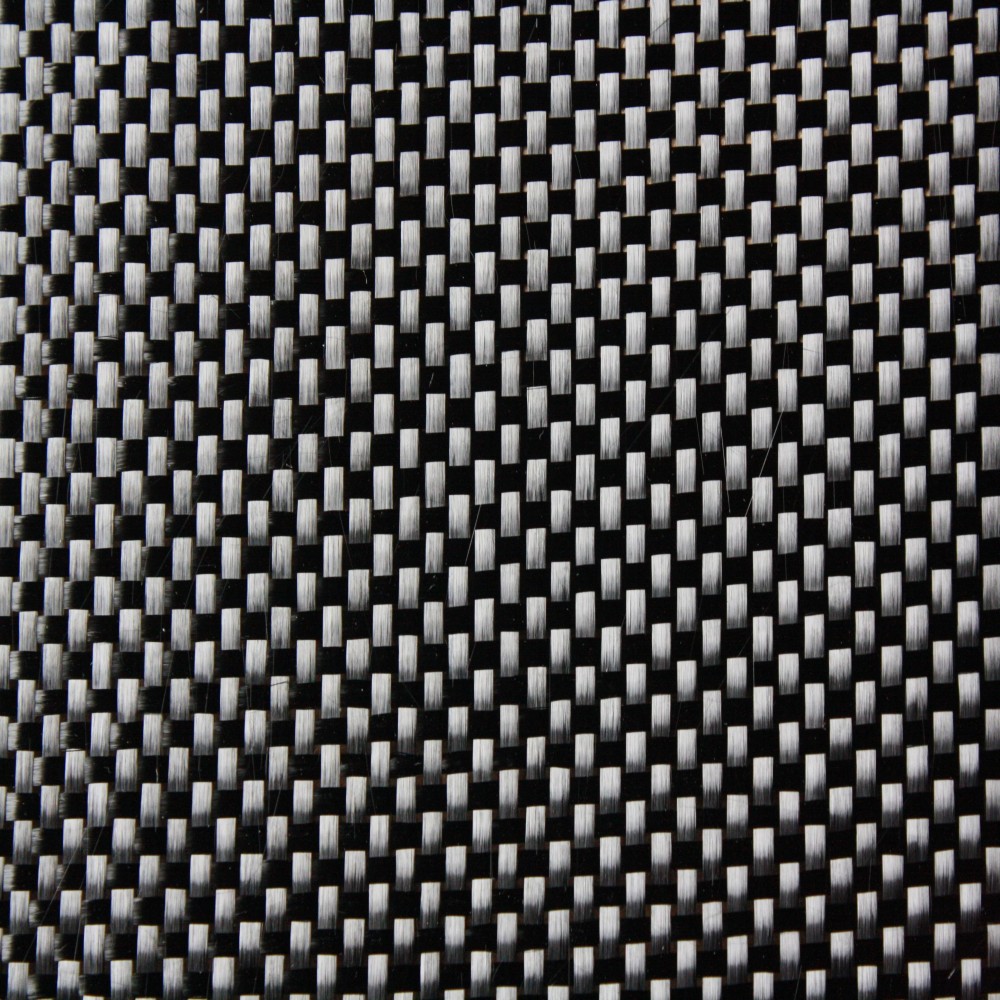

6.2 Lekkie konstrukcje samochodowe

· Zalecane: rdzeń warstwowy 3K + (pianka PMI / plaster miodu)

Korzyści:

· Wysoki stosunek sztywności do masy

· Absorpcja energii zderzenia

· Poprawa wydajności NVH

Włókno węglowe często łączy się z zaawansowanymi rdzeniami takimi jak:

· Pianka PMI

· Pianka PET

· Aluminiowy plaster miodu

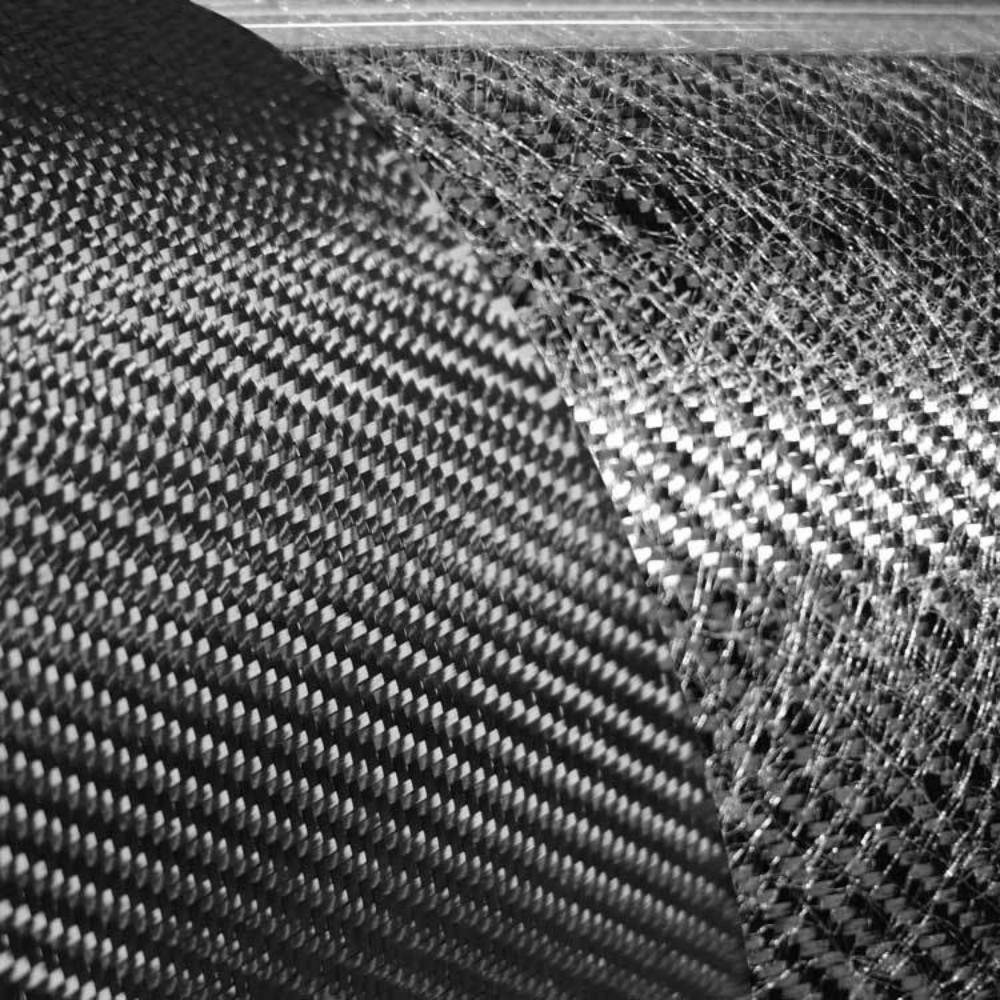

6.3 Przemysł morski i stoczniowy

· Zalecane: systemy hybrydowe 3K / 12K

Wymagania:

· Odporność na korozję

· Odporność na zmęczenie

· Stabilność strukturalna na dużą skalę

Powszechnie stosowane są procesy infuzji próżniowej i RTM.

6.4 Zastosowania energii wiatrowej

· Zalecane: tkanina z włókna węglowego 12K

Powody:

· Efektywność kosztowa na dużą skalę

· Wysoka odporność na obciążenia

· Długa żywotność konstrukcji

Używany w:

· Skórki ostrzy

· Czapki dźwigarów

· Strefy wzmocnień

7. Włókno węglowe w technologii RTM / VARTM / infuzji próżniowej

Tkaniny z włókna węglowego są szeroko stosowane w nowoczesnych procesach formowania przetłocznego żywicy:

Kluczowe zalety:

· Kontrolowany przepływ żywicy

· Zmniejszona zawartość pustych przestrzeni

· Wysoka powtarzalność

· Niższy koszt produkcji niż w autoklawie

Wpływ wyboru tkaniny:

· 1K → wolniejszy przepływ żywicy, większa precyzja

· 3K → najlepszy balans dla RTM

· 12K → najszybsza infuzja, ale niższa jakość powierzchni

8. Struktury warstwowe: włókno węglowe + rdzeń piankowy PMI

W zaawansowanych kompozytach często łączy się tkaninę z włókna węglowego Materiały z rdzeniem piankowym PMI do formowania płyt warstwowych.

Korzyści:

· Niezwykle wysoki stosunek sztywności do masy

· Zwiększona odporność na zginanie

· Doskonała stabilność termiczna

· Poprawa odporności na uderzenia

Typowa struktura:

· Skóra z włókna węglowego (1K lub 3K)

· Rdzeń piankowy PMI

· Dolna powłoka z włókna węglowego

Aplikacje:

· Skrzydła UAV

· Panele samolotów

· Panele wewnętrzne kolei dużych prędkości

· Obudowy akumulatorów samochodowych

9. Przewodnik doboru kluczy

Wybierz tkaninę z włókna węglowego 1K, gdy:

· Wykończenie powierzchni ma kluczowe znaczenie

· Wymagana jest lekka precyzja

· W grę wchodzą elementy lotnicze lub wysokiej klasy elementy wizualne

Wybierz tkaninę z włókna węglowego 3K, gdy:

· Potrzebujesz zrównoważonej wydajności i kosztów

· Praca z infuzją RTM lub próżniową

· Produkcja podzespołów samochodowych i morskich

Wybierz tkaninę z włókna węglowego 12K, gdy:

· Efektywność kosztowa ma kluczowe znaczenie

· Wymagane są duże elementy konstrukcyjne

· Wykończenie powierzchni nie jest priorytetem

10. Wniosek

Różnica między 1K, 3K i 12K tkanina z włókna węglowego to nie tylko wielkość włókien — ma ona bezpośredni wpływ na:

· Wydajność mechaniczna

· Wygląd powierzchni

· Efektywność produkcji

· Ostateczny koszt produktu

W nowoczesnej inżynierii kompozytowej najlepsze wyniki często osiąga się łącząc różne rozmiary kabli z zaawansowanymi materiałami rdzenia, takimi jak pianka PMI i zoptymalizowane systemy żywic.

Dla producentów z branży lotniczej, motoryzacyjnej, morskiej i energetyki wiatrowej wybór odpowiedniej tkaniny z włókna węglowego jest kluczowym krokiem w uzyskaniu lekkich, wytrzymałych i zoptymalizowanych pod względem kosztów konstrukcji.
