Полное руководство по проектированию и применению для производителей композитов

Ткань из углеродного волокна является одним из наиболее широко используемых армирующих материалов в современных композитах. Он классифицируется по «значению K» (1K, 3K, 12K), которое определяет количество нитей на жгут углеродного волокна.

· 1К = 1000 нитей на жгут

· 3K = 3000 нитей на жгут

· 12К = 12 000 нитей на жгут

Это простое число оказывает большое влияние на качество поверхности, механические характеристики, экономическую эффективность и характеристики обработки.

Для инженеров и производителей, работающих над легкими автомобильными конструкциями, БПЛА, морскими композитами, ветроэнергетикой и промышленными инструментами, выбор правильного типа волокна имеет решающее значение для баланса между производительностью и стоимостью.

1. Понимание размера жгута углеродного волокна (значение K)

Ткани из углеродного волокна ткут из нитей, называемых «жгутами». Каждый жгут содержит тысячи отдельных углеродных нитей.

Чем меньше размер буксира:

· Более тонкая текстура ткани

· Лучшее качество поверхности

· Более высокая стоимость

· Более сложное обращение

Чем больше размер буксира:

· Более толстые пучки волокон

· Более высокая производительность на единицу площади

· Более низкая стоимость

· Более грубый внешний вид поверхности

2. Сравнение сердцевины: ткань из углеродного волокна 1K, 3K и 12K.

Обзор производительности

· 1K → поверхность премиум-класса + легкие прецизионные конструкции

· 3K → сбалансированный промышленный стандарт

· 12K → структурная, экономичная усиленная арматура

Каждый тип служит разным инженерным целям.

Сравнение механики и обработки

Качество поверхности против структурной эффективности

3. Ткань из углеродного волокна 1K – ультрапремиум-класс.

3.1 Характеристики материала

1К В ткани из углеродного волокна используются чрезвычайно тонкие жгуты, в результате чего:

· Очень плотная структура переплетения

· Ультрагладкая поверхность.

· Минимальная визуальная текстура («косметический углерод»)

· Отличная драпируемость для тонких ламинатов

Его часто используют там, где внешний вид и точность имеют большее значение, чем объемная несущая способность конструкции.

3.2 Преимущества

✔ Превосходное качество поверхности

Ткань 1K создает визуально изысканную поверхность из углеродного волокна, часто используемую без краски или только с прозрачным покрытием.

✔ Легкая оптимизация

Благодаря своей тонкой структуре он позволяет создавать очень тонкие ламинаты.

✔ Высококачественная композитная эстетика

Идеально подходит для компонентов с видимым углеродом в отраслях промышленности премиум-класса.

3.3 Ограничения

· Высокая стоимость материала

· Снижение производительности в производстве

· Трудное обращение во время укладки (хрупкие волокна).

· Не подходит только для толстых структурных конструкций.

3.4 Типичные применения

· Конструкции фюзеляжа БПЛА/дрона

· Внутренние и наружные панели для аэрокосмической отрасли

· Высококачественные автомобильные детали из видимого углерода

· Гоночные компоненты

· Прецизионные инструменты

4. Ткань из углеродного волокна 3K – стандартный отраслевой материал.

4.1 Сбалансированный инженерный выбор

3К Ткань из углеродного волокна является наиболее широко используемой углеродной арматурой в мире благодаря оптимальному балансу между производительностью, стоимостью и технологичностью..

Он обеспечивает:

· Хорошая механическая прочность

· Стабильная обработка данных

· Приемлемая чистота поверхности

· Отличная драпируемость

4.2 Преимущества

✔ Лучшая универсальная производительность

3K считается «стандартом по умолчанию» для производства композитов.

✔ Совместимость с большинством процессов

Хорошо работает с:

· Вакуумная инфузия

· РТМ/ВАРТМ

· Автоклавное отверждение

· Ручная раскладка

✔ Экономичность для массового производства

По сравнению с 1K это значительно снижает затраты при сохранении производительности.

4.3 Ограничения

· Поверхность менее очищена, чем 1K

· Немного более тяжелый ламинат при эквивалентном покрытии

4.4 Типичные применения

· Автомобильные конструктивные и внешние детали

· Морские панели и компоненты корпуса

· Спортивные товары (велосипеды, ракетки, шлемы)

· Промышленные композитные корпуса

· Общеинжиниринговые компоненты

5. Ткань из углеродного волокна 12K – высокопрочный конструкционный класс.

5.1 Армирующий материал для тяжелых условий эксплуатации

12К Ткань из углеродного волокна содержит более крупные пучки волокон, что делает ее идеальной для крупномасштабного армирования конструкций, где экономическая эффективность и прочность более важны, чем эстетика поверхности.

5.2 Преимущества

✔ Высочайшая экономическая эффективность

Для создания толщины требуется меньше слоев, что сокращает время производства.

✔ Высокая прочность конструкции

Отлично подходит для несущих конструкций.

✔ Более быстрые производственные циклы

Большие жгуты быстро покрывают площадь поверхности.

5.3 Ограничения

· Грубая текстура поверхности

· Плохая косметическая отделка.

· Ограниченное использование видимых частей

· Меньшая драпируемость в сложных геометрических формах

5.4 Типичные применения

· Лопасти ветряных турбин

· Крупные морские сооружения

· Промышленные композитные панели

· Компоненты усиления инфраструктуры

· Автомобильные конструкции днища (невидимые)

6. Разработка приложений: как выбрать правильную ткань

6.1 Аэрокосмическая промышленность и индустрия БПЛА

· Рекомендуется: гибридные ламинаты 1K + 3K.

· 1К для внешнего косметического слоя

· 3K для структурной магистрали

Почему:

· Снижение веса имеет решающее значение

· Поверхностная обработка должна быть аэродинамической и гладкой.

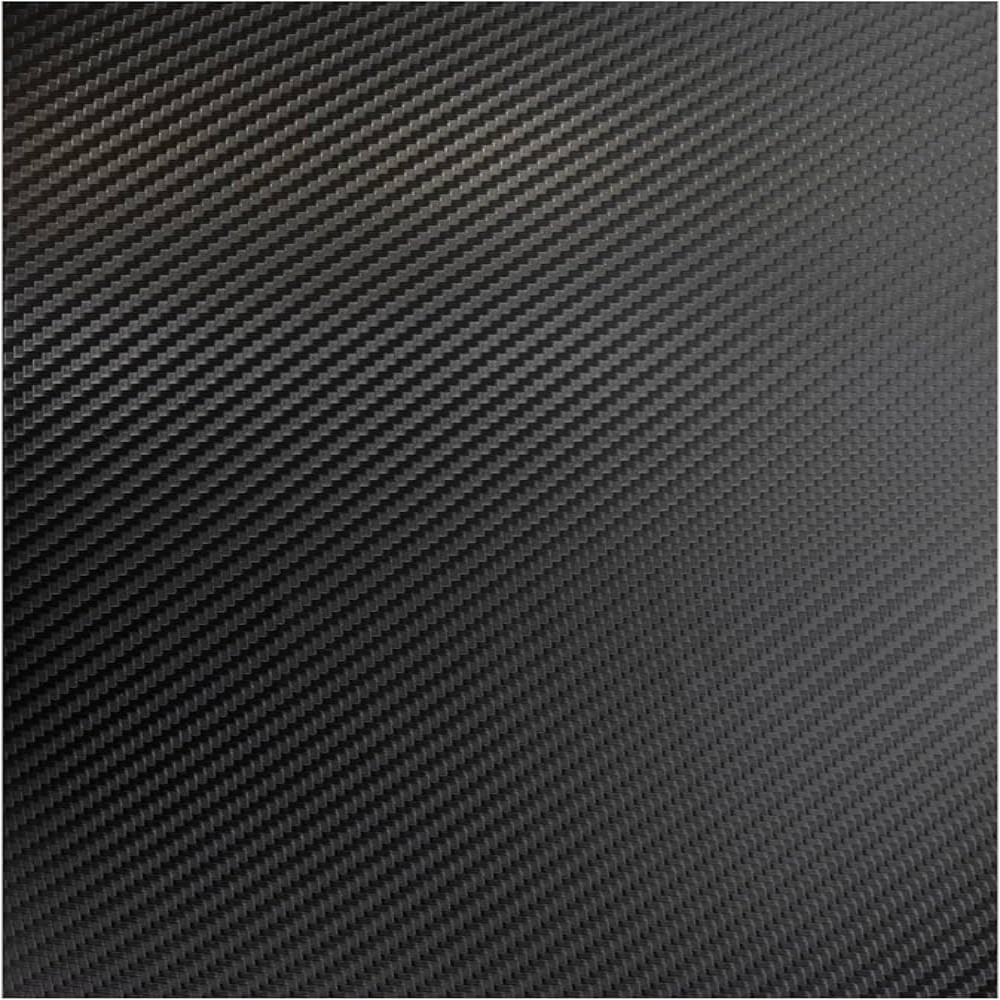

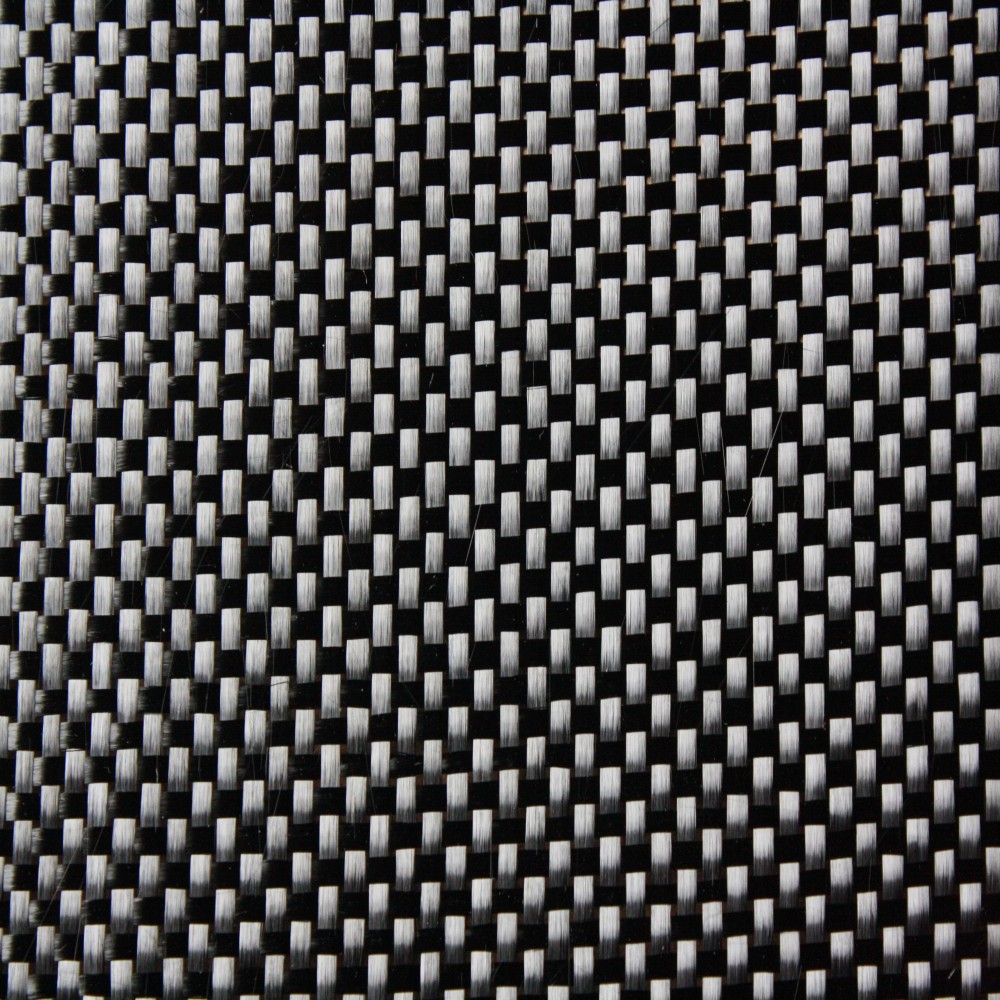

6.2 Легкие автомобильные конструкции

· Рекомендуется: 3K + сэндвич-наполнитель (пена PMI/соты)

Преимущества:

· Высокое соотношение жесткости к весу

· Поглощение энергии при столкновении

· Улучшение производительности NVH

Углеродное волокно часто комбинируют с усовершенствованными сердечниками, такими как:

· Пена ПМИ

· ПЭТ пена

· Алюминиевые соты

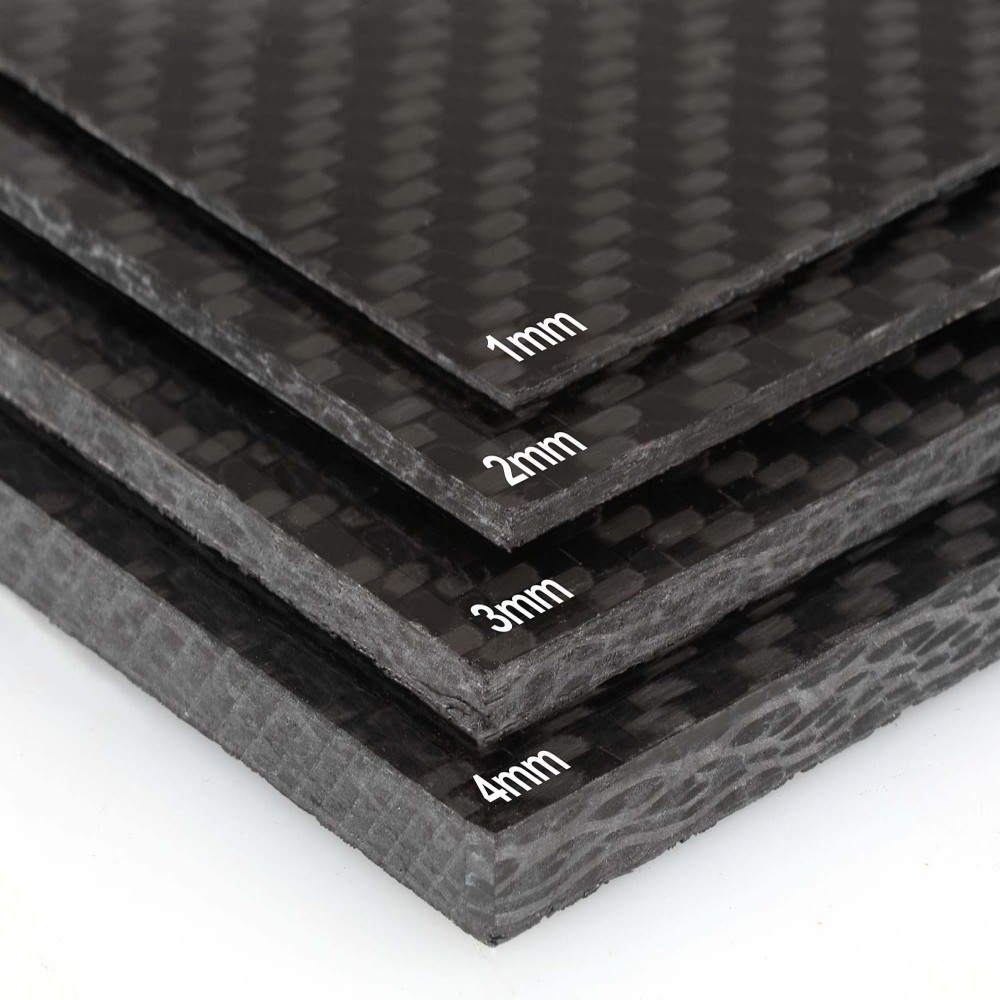

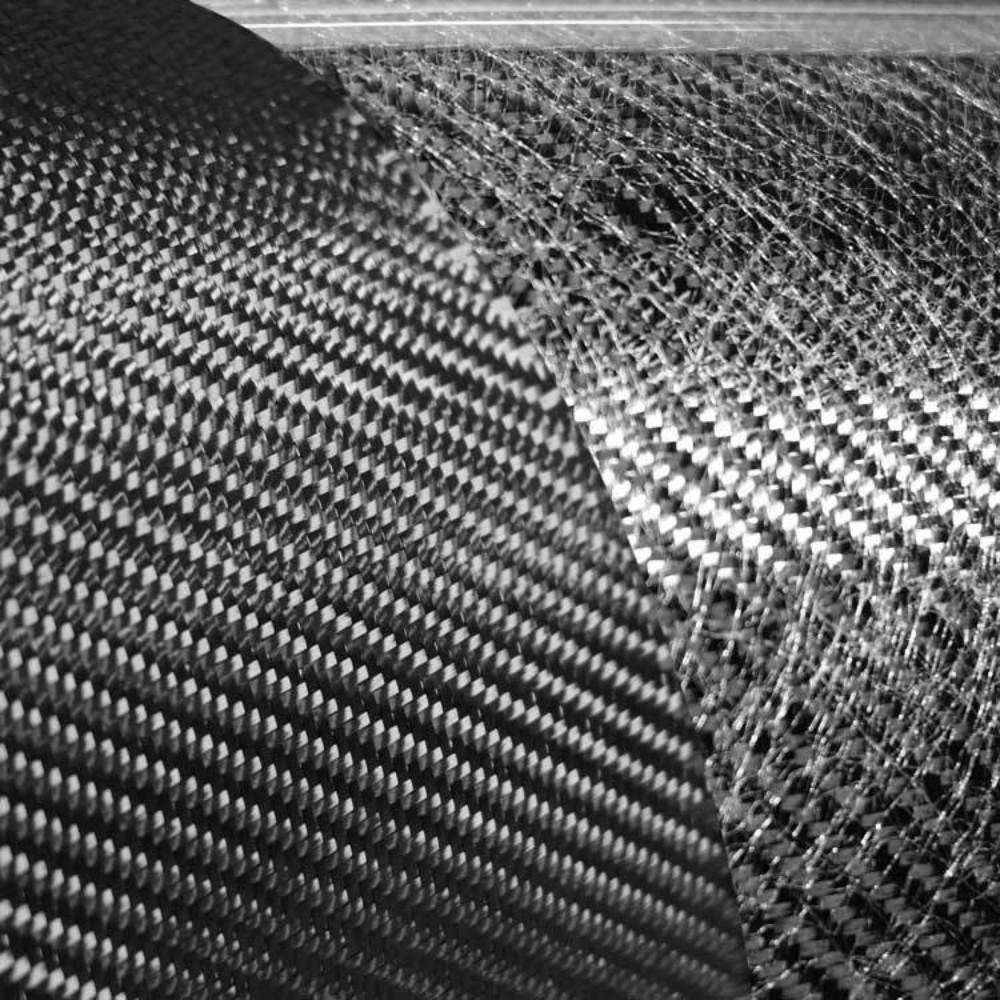

6.3 Морское и судостроение

· Рекомендуется: гибридные системы 3K/12K.

Требования:

· Коррозионная стойкость

· Усталостная устойчивость

· Крупномасштабная структурная стабильность

Широко используются процессы вакуумной инфузии и РТМ.

6.4 Применение ветроэнергетики

· Рекомендуется: ткань из углеродного волокна 12K.

Причины:

· Экономическая эффективность в больших масштабах

· Высокая устойчивость к нагрузкам

· Длительный срок службы конструкции

Используется в:

· Скины клинков

· Лонжеронные колпаки

· Зоны армирования

7. Углеродное волокно в RTM/VARTM/вакуумной инфузии

Ткани из углеродного волокна широко используются в современных процессах трансферного формования смол:

Ключевые преимущества:

· Контролируемый поток смолы

· Уменьшено содержание пустоты

· Высокая повторяемость

· Более низкие производственные затраты, чем в автоклаве

Влияние выбора ткани:

· 1K → более медленное течение смолы, более высокая точность

· 3K → лучший баланс для RTM

· 12K → самая быстрая инфузия, но более низкое качество поверхности

8. Сэндвич-конструкции: углеродное волокно + пенопласт PMI.

В современных композитах ткань из углеродного волокна часто сочетается с Пенопластовые материалы PMI для формирования сэндвич-панелей.

Преимущества:

· Чрезвычайно высокое соотношение жесткости к весу

· Улучшенное сопротивление изгибу

· Отличная термическая стабильность

· Улучшение ударопрочности

Типичная структура:

· Кожа из углеродного волокна (1K или 3K)

· Пенопластовый сердечник PMI

· Нижняя обшивка из углеродного волокна

Приложения:

· Крылья БПЛА

· Панели самолетов

· Внутренние панели высокоскоростных железных дорог

· Корпуса автомобильных аккумуляторов

9. Руководство по выбору ключей

Выбирайте ткань из углеродного волокна 1K, когда:

· Качество поверхности имеет решающее значение

· Требуется легкая точность

· Задействованы аэрокосмические или высококачественные визуальные компоненты

Выбирайте ткань из углеродного волокна 3K, когда:

· Вам нужна сбалансированная производительность и стоимость

· Работа с РТМ или вакуумной инфузией

· Производство автомобильных или морских компонентов

Выбирайте ткань из углеродного волокна 12К, если:

· Экономическая эффективность имеет решающее значение

· Требуются крупные структурные компоненты

· Обработка поверхности не является приоритетом

10. Заключение

Разница между 1K, 3K и 12K Ткань из углеродного волокна — это не только размер волокон — он напрямую влияет на:

· Механические характеристики

· Внешний вид поверхности

· Эффективность производства

· Конечная стоимость продукта

В современной композитной инженерии лучшие результаты часто достигаются путем сочетания жгутов разных размеров с современными материалами сердцевины, такими как пена PMI и оптимизированные системы смол.

Для производителей аэрокосмической, автомобильной, морской и ветроэнергетической отраслей выбор правильной ткани из углеродного волокна является ключевым шагом в создании легких, высокопрочных и экономически оптимизированных конструкций.
