진공 주입을 위해 탄소 섬유 직물을 선택하는 방법

복합재 제조업체를 위한 완벽한 엔지니어링 가이드

1. 진공 주입 요구 사항 이해

선택하기 전에 탄소 섬유 직물을 사용하려면 주입 공정에서 재료에 필요한 것이 무엇인지 이해하는 것이 중요합니다.

주요 프로세스 특성

진공 주입은 진공 압력 하에서 건조 섬유를 통해 수지를 끌어당기는 방식으로 작동합니다. 프리프레그나 핸드 레이업과 달리 수지는 직물 네트워크를 통해 효율적으로 흘러야 합니다.

따라서 패브릭은 다음을 제공해야 합니다.

· 제어된 투과성

· 좋은 함침 거동

· 주입 시 구조적 안정성

· 수지 시스템과의 호환성

탄소 섬유가 다른 이유는 무엇입니까?

유리 섬유와 비교하여 탄소 섬유 직물은 다음과 같습니다.

· 더 촘촘하게 짜여져 있음

· 낮은 투자율 제공

· 수지 흐름 문제에 더 민감합니다.

이는 탄소 섬유를 사용할 때 직물 선택이 더욱 중요하다는 것을 의미합니다.

2. 패브릭 아키텍처: 성능의 기초

직물의 구조는 기계적 특성과 주입 거동을 결정합니다.

2.1 직조 직물

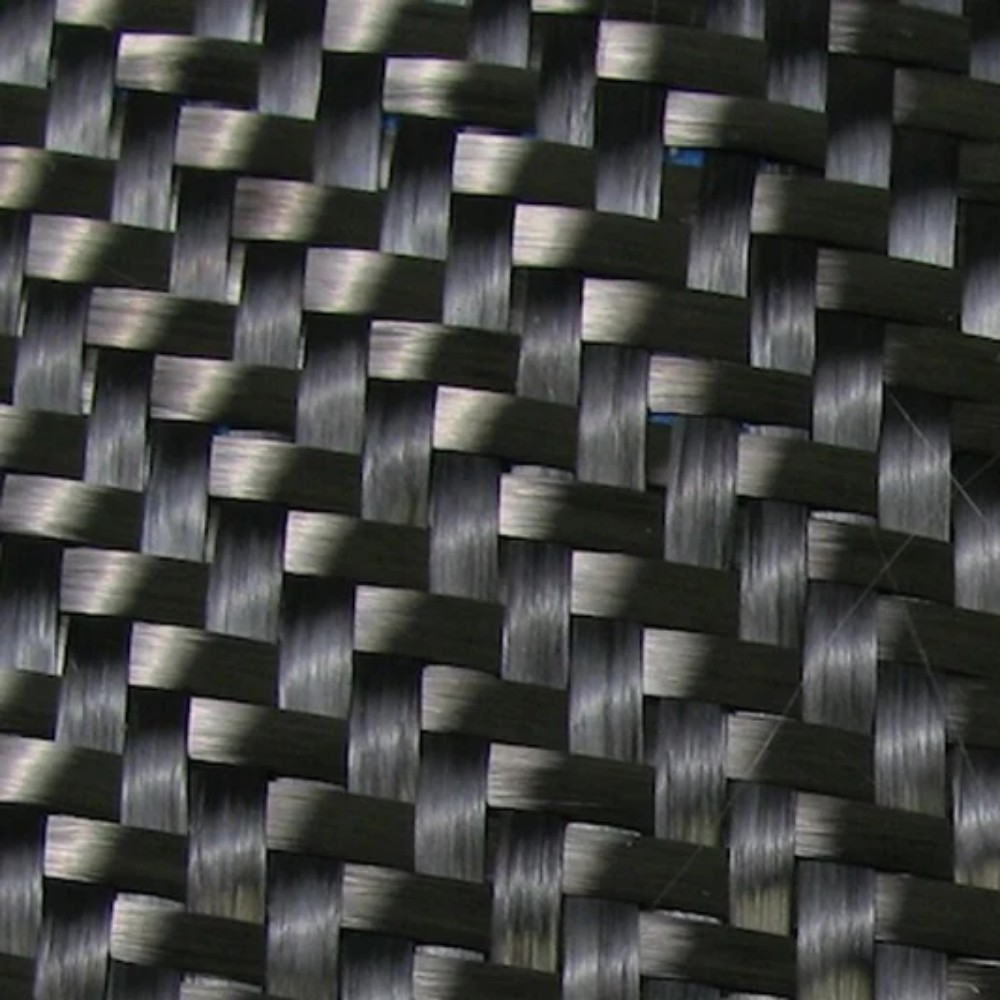

능직물 (2x2 능직)

장점:

· 복잡한 형상에도 우수한 드레이프성

· 매끄러운 표면조도(화장품 부품)

· 균형잡힌 기계적 성질

제한사항:

· 평직에 비해 안정성이 다소 낮음

최적의 용도: UAV 포탄, 해양 외장 부품, 곡선 금형

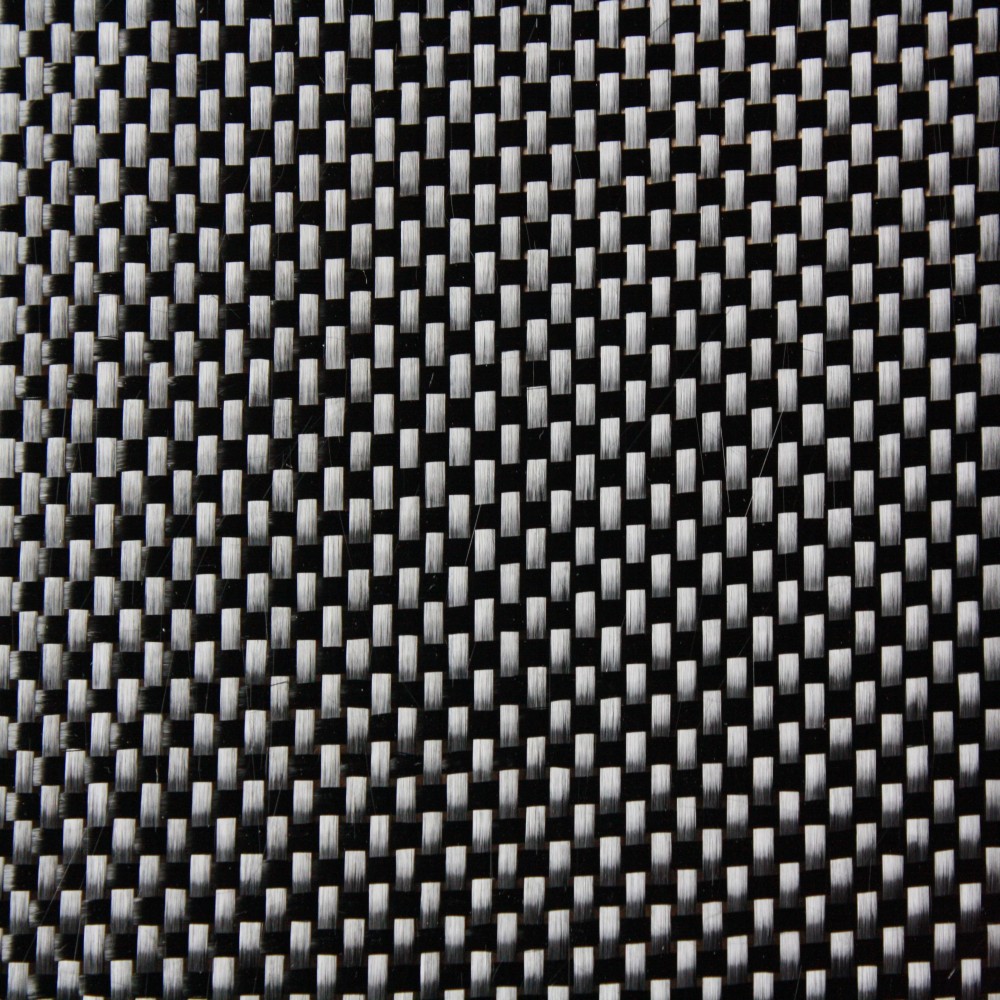

평직

장점:

· 높은 치수 안정성

· 균일한 섬유 분포

· 왜곡에 대한 저항력 향상

제한사항:

· 드레이프성이 떨어짐

· 트윌에 비해 수지 흐름이 약간 더 어렵습니다.

최적의 용도: 평면 패널, 구조용 스킨

2.2 단방향(UD) 패브릭

장점:

· 한방향 최대강도

· 효율적인 부하 전달

· 구조적 성능을 위해 무게 감소

제한사항:

· 횡방향에 힘이 없음

· 레이어링 전략이 필요함

최적의 용도: 빔, 보강 구역, 하중 경로

2.3 다축 직물(2축/3축)

이는 여러 방향(예: 0°, ±45°, 90°)으로 배향된 섬유로 이루어진 스티치(부직포) 직물입니다.

장점:

· 우수한 투과성 (주입에 적합)

· 압착 감소 → 기계적 효율성 향상

· 두꺼운 라미네이트의 빠른 레이업

제한사항:

· 약간 더 거친 표면 마무리

· 더 높은 비용

최적의 용도: 구조 부품, 해양 패널, 풍력 블레이드

3. 원단 무게(GSM): 두께와 흐름의 균형

직물 무게(평방 미터당 그램)는 다음에 직접적인 영향을 미칩니다.

· 라미네이트 두께

· 기계적 강도

· 주입행위

일반적인 선택 지침

GSM 범위	애플리케이션	주입 특성
150~200g	UAV, 경량 스킨	빠른 수지 흐름
200~300g	자동차, 해양	균형 잡힌
300~600g	구조용 라미네이트	느린 흐름

주요 엔지니어링 통찰력

· 더 가벼운 직물(<200g)은 흐름을 향상시키지만 더 많은 레이어가 필요합니다.

· 더 무거운 직물(≥400g)은 층 수를 감소시키지만 주입 난이도를 증가시킵니다.

균형 잡힌 레이업은 종종 여러 가중치를 결합합니다.

4. 투과성: 주입의 중요한 요소

투과성은 수지가 직물을 통해 얼마나 쉽게 흐르는지를 결정합니다.

투과성에 영향을 미치는 요인

1. 섬유 토우 크기

· 3K → 더 촘촘하고 매끄러운 표면, 낮은 투과성

· 6K / 12K → 투과도가 높아 주입에 더 좋음

2. 직조의 견고함

· 촘촘한 직조 → 느린 흐름

· 느슨한 직조 → 더 빠른 주입

3. 스티칭 (다축 직물)

· 흐름 채널을 생성합니다

· 두께 투과성 향상

실용적인 추천

대부분의 주입 응용 분야의 경우:

· 사용 표면층은 3K 능직을

· 코어 레이어에 이축 또는 12K 패브릭을 사용합니다.

이 조합은 표면 품질과 공정 효율성의 균형을 유지합니다.

5. 수지 호환성 및 함침 거동

탄소 섬유 직물은 특정 수지 시스템과의 접착력을 향상시키기 위해 사이징 처리됩니다.

주입의 일반적인 수지 시스템

· 에폭시(가장 널리 사용됨)

· 비닐에스테르

· 폴리에스테르

무엇을 찾아야 할까요?

· 호환 가능한 크기(특히 에폭시 시스템의 경우)

· 빠른 젖음 현상

· 공기 포집을 최소화

호환성이 좋지 않으면 다음과 같은 결과가 발생합니다.

· 느린 함침

· 약한 섬유 매트릭스 결합

6. 진공 주입을 위한 레이업 전략

소재 선택은 단지 개별 직물에 관한 것이 아니라 직물이 어떻게 함께 작동하는지에 관한 것입니다.

일반적인 레이어 구성

예(UAV 패널):

· 겉감 : 200gsm 3K 트윌(화장품)

· 코어: 폼 또는 벌집형

· 내부 레이어: UD 탄소 섬유

· 강화 : 이축 탄소

흐름 전략

적절한 주입을 보장하려면:

· 상단에 플로우 미디어 사용

· 수지 주입구와 진공 배출구를 신중하게 설계하십시오.

· 단일 영역의 과도한 두께 방지

7. 피해야 할 일반적인 실수

❌ 직조 원단만을 사용

→ 비효율적인 하중 지지 구조로 이어짐

❌ 너무 무거운 원단 선택

→ 건조반점 및 주입불량 유발

❌ 섬유 방향 무시

→ 기계적 성능이 약해짐

❌ 하이브리드 전략 없음

→ 탄소섬유를 과도하게 사용하면 불필요하게 비용이 증가합니다.

8. 탄소섬유와 유리섬유 주입

탄소 섬유가 항상 최적의 선택은 아닙니다.

탄소 섬유가 더 좋을 때

· 체중 감량이 중요

· 높은 강성이 요구됨

· 프리미엄 성능 애플리케이션

유리섬유가 더 좋을 때

· 비용에 민감한 프로젝트

· 내충격성이 필요함

· 적당한 하중을 받는 대형 구조물

많은 제조업체가 하이브리드 라미네이트를 사용합니다.

· 강성을 위한 탄소섬유

· 비용과 인성을 고려한 �직�섬유

9. 용도별 주요 권장 사항

UAV/드론 구조물

· 200gsm 3K 능직(표면)

· UD 탄소섬유(구조)

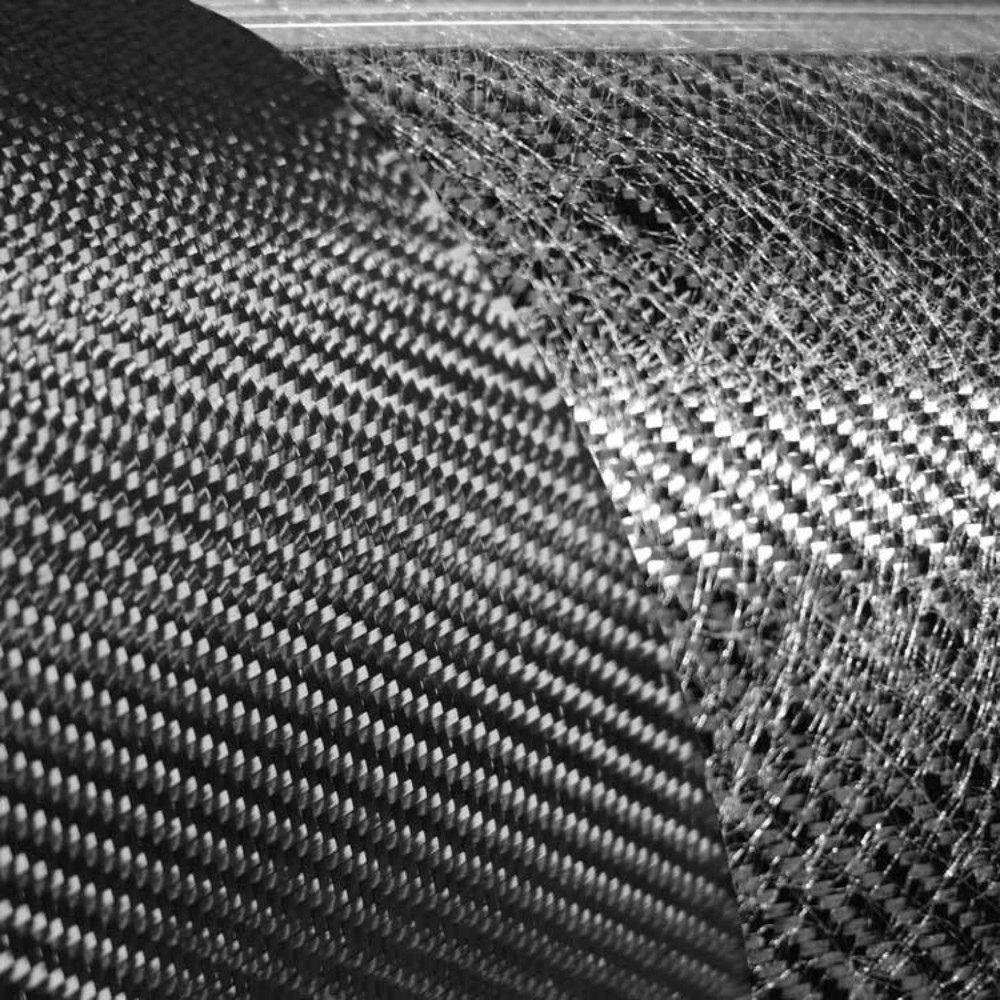

해양 패널

· 300gsm 이축 탄소

· 유리섬유와의 하이브리드

구조적 구성 요소

· 다축 카본(400~600gsm)

10. 올바른 공급업체를 선택하는 방법

신뢰할 수 있는 공급업체는 다음을 제공해야 합니다.

· 일관된 원단 품질

· 수액공정 기술지원

· 커스터마이징(GSM,폭,스티칭)

· 안정적인 배송

기술 지원은 시행착오 비용을 줄이는 데 특히 중요합니다.

결론

선택 진공 주입용 탄소 섬유 직물은 ��순한 사양 결정이 아니라 프로세스 중심의 엔지니어링 선택입니다.

최적의 솔루션은 다음에 따라 달라집니다.

· 패브릭 아키텍처

· 무게 및 투과성

· 수지 호환성

· 레이업 전략

이러한 요소를 이해하고 구조화된 선택 접근 방식을 적용함으로써 제조업체는 다음을 수행할 수 있습니다.

· 제품 성능 향상

· 생산 위험 감소

· 전체 비용 최적화
