Кеўлар супраць вугляроднага валакна: якое ўзмацненне лепш для кампазітных прымянення?

У свеце перадавых кампазітных матэрыялаў кеўлар тканіны і вугляроднае валакно з'яўляецца двума з найбольш шырока выкарыстоўваюцца армавальных матэрыялаў для лёгкіх і высокапрадукцыйных канструкцый. Абодва матэрыялы забяспечваюць выключнае суадносіны трываласці і вагі і звычайна выкарыстоўваюцца ў аэракасмічнай прамысловасці, беспілотных лятальных апаратах, марскіх збудаваннях, спартыўных таварах, аўтамабільных дэталях і прамысловых кампазітах.

Аднак, нягледзячы на ​​іх падабенства, кеўлар і вугляроднае валакно маюць вельмі розныя механічныя ўласцівасці і перавагі прымянення. Вугляроднае валакно вядома сваёй выдатнай калянасцю і стабільнасцю памераў, а кеўлар адрозніваецца ўдаратрываласцю, трываласцю і паглынаннем энергіі.

Такім чынам, які арматурны матэрыял лепш?

Адказ цалкам залежыць ад патрабаванняў прыкладання. У гэтым артыкуле мы параўноўваем тканіну з кеўлару і вугляроднае валакно з пункту гледжання трываласці, калянасці, даўгавечнасці, апрацоўкі, кошту і тыповага прымянення кампазітных матэрыялаў, каб дапамагчы інжынерам і пакупнікам выбраць правільны армавальны матэрыял.

Што такое кеўлар?

Кеўлар - гэта высокаэфектыўнае пара-араміднае валакно, першапачаткова распрацаванае DuPont. Кеўларавая тканіна выткана з арамідных валокнаў і шырока прызнана сваёй выключнай трываласцю на разрыў, лёгкай структурай і выдатнай ударатрываласцю.

У адрозненне ад цвёрдых армавальных матэрыялаў, кеўларавыя валакна надзвычай трывалыя і ўстойлівыя да разрыву, ізаляцыі і стомленасці. Гэта робіць кеўлар асабліва прыдатным для прымянення, дзе паглынанне энергіі і даўгавечнасць маюць вырашальнае значэнне.

Тканіна з кеўлару звычайна выкарыстоўваецца ў:

· Панэлі балістычнай абароны

· Шлемы і бронекамізэлькі

· Каноэ і байдаркі

· Кампаненты БЛА

· Аўтамабільныя ўдарныя канструкцыі

· Спартыўныя тавары

· Марскія зоны ўзмацнення

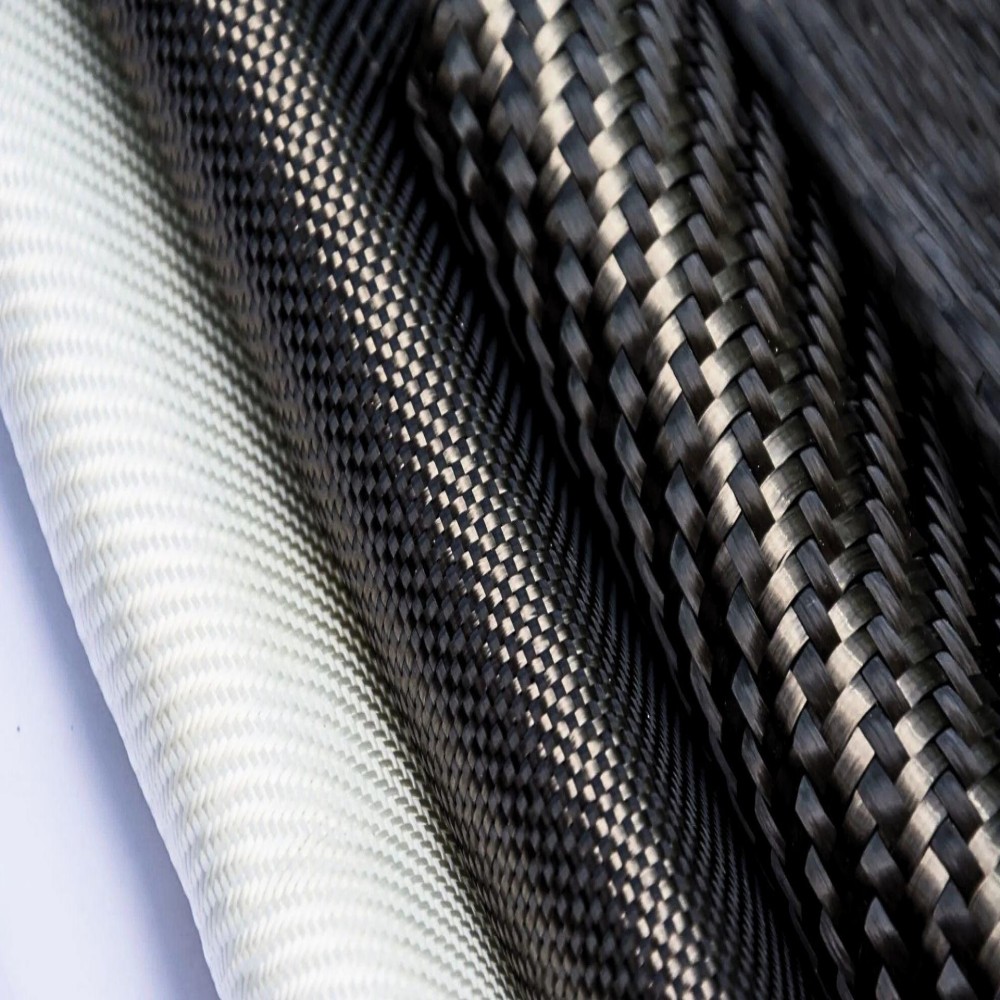

Кеўларавыя тканіны даступныя ў розных стылях перапляцення, уключаючы палатнянае перапляценне, саржавае перапляценне, аднанакіраваныя (UD) і гібрыдныя тканіны ў спалучэнні з вугляродным валакном.

Што такое вугляроднае валакно?

Вугляроднае валакно - гэта лёгкі армавальны матэрыял, які складаецца з тонкіх крышталічных вугляродных нітак. Ён шырока выкарыстоўваецца ў канструкцыйных кампазітах з-за сваёй надзвычай высокай калянасці, малой вагі і выдатнай стабільнасці памераў.

У параўнанні з кеўларам вугляроднае валакно забяспечвае значна большы модуль пругкасці і калянасць, што робіць яго ідэальным для апорных канструкцый, якія патрабуюць мінімальнай дэфармацыі.

Кампазіты з вугляроднага валакна звычайна выкарыстоўваюцца ў:

· Аэракасмічныя канструкцыі

· Рамы і крылы БЛА

· Кампаненты гоначнага аўтамабіля

· Ветраэнергетычныя лопасці

· Высокапрадукцыйныя спартыўныя тавары

· Абсталяванне прамысловай аўтаматызацыі

· Робатызаваных канструкцыі

Тканіны з вугляроднага валакна даступныя ў розных памерах жгута і ўзорах перапляцення, такіх як 1K, 3K, 6K, 12K палатнянае перапляценне, саржавае перапляценне, двухвосевыя і аднанакіраваныя тканіны.

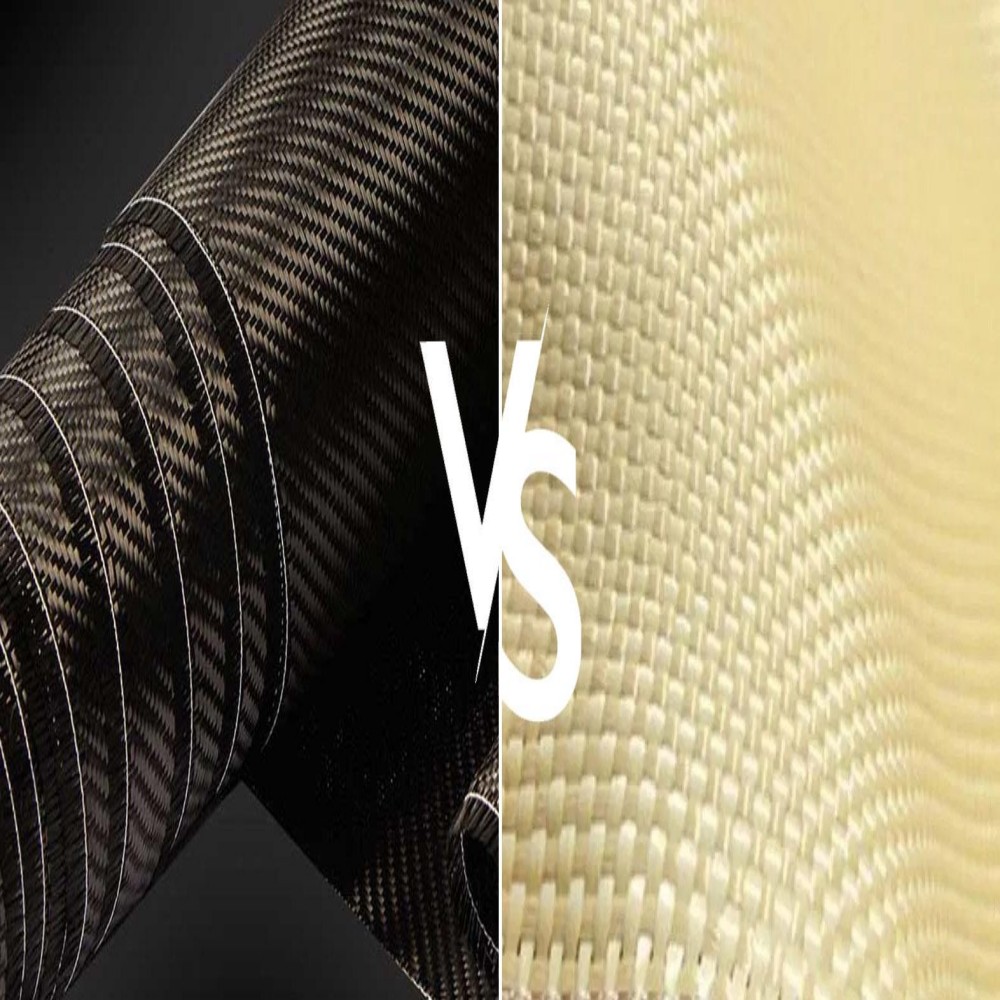

Кеўлар супраць вугляроднага валакна: параўнанне ўласцівасцей

Хоць абодва матэрыялы класіфікуюцца як удасканаленыя кампазітныя арматуры, іх механічныя паводзіны вельмі розныя.

Уласнасць	Тканіна кеўлар	Вугляроднае валакно
Трываласць на разрыў	Выдатна	Выдатна
Калянасць	Сярэдні	Выдатна
Ўдаратрываласць	Выдатна	Умераны
Трываласць на сціск	Умераны	Выдатна
Ўстойлівасць да ізаляцыі	Выдатна	Бедны
Устойлівасць да стомленасці	Выдатна	Выдатна
Гашэнне вібрацыі	Выдатна	Умераны
Вага	Вельмі нізкі	Вельмі нізкі
Ломкасць	Нізкі	Высокі
Аздабленне паверхні	Цяжка	Выдатна
Механічная апрацоўка	Цяжка	Лягчэй
Кошт	Сярэдні-Высокі	Высокі

Самае важнае адрозненне паміж кеўларам і вугляродным валакном - гэта калянасць у параўнанні з трываласцю.

Вугляроднае валакно надзвычай цвёрдае і выдатна працуе ў канструкцыях, дзе неабходна звесці да мінімуму дэфармацыю. З іншага боку, кеўлар больш гнуткі і лепш паглынае энергію ўдару без катастрафічнага збою.

Які матэрыял мацней?

Многія пытаюцца, ці мацней кеўлар вугляроднае валакно . Адказ залежыць ад таго, як вызначаецца «сіла».

Кеўлар звычайна мае вельмі высокую трываласць на разрыў і трываласць, што азначае, што ён можа паглынаць значную энергію перад выхадам з ладу. Вугляроднае валакно, аднак, забяспечвае значна больш высокую калянасць і трываласць на сціск.

У практычных кампазітных канструкцыях:

· Вугляроднае валакно больш трывалае ў жорсткіх канструкцыях.

· Кеўлар больш трывалы пры ўстойлівасці да ўдараў і праколаў.

Напрыклад, панэль з вугляроднага валакна можа трэснуць пры рэзкім удары, а ламінат з кеўлару можа дэфармавацца, але застацца цэлым.

Вось чаму кеўлар шырока выкарыстоўваецца ў балістычнай абароне і схільных да ўдараў структурах, у той час як вугляроднае валакно дамінуе ў аэракасмічных і гоначных прыкладаннях.

Кеўлар супраць вугляроднага валакна для прымянення БЛА

Абодва Кеўлар і вугляроднае валакно шырока выкарыстоўваюцца ў вытворчасці беспілотнікаў і беспілотнікаў, але для розных мэтаў.

Вугляроднае валакно пераважней для:

· Зброя беспілотнікаў

· Планеры

· Лонжероны крыла

· Структурныя каркасы

Гэта таму, што канструкцыі БПЛА патрабуюць максімальнай калянасці пры мінімальнай вазе. Вугляроднае валакно дапамагае падтрымліваць стабільнасць памераў падчас палёту і памяншае згінанне канструкцыі.

Кеўлар часта выкарыстоўваецца ў:

· Зоны абароны ад уздзеяння

· Плошчы пасадкі

· Вібрагасільныя пласты

· Гібрыдны ламінат

Кеўлар можа палепшыць устойлівасць да сутыкненняў і паменшыць пашкоджанні, выкліканыя ўдарамі падчас пасадкі або транспарціроўкі.

Многія вытворцы БПЛА выкарыстоўваюць вугляродна-кеўларавыя гібрыдныя тканіны для спалучэння калянасці і трываласці ў адным ламінаце.

Кеўлар супраць вугляроднага валакна для марскіх прымянення

У марскіх кампазітах абодва матэрыялы маюць унікальныя перавагі.

Вугляроднае валакно звычайна выкарыстоўваецца ў:

· Гоначныя яхты

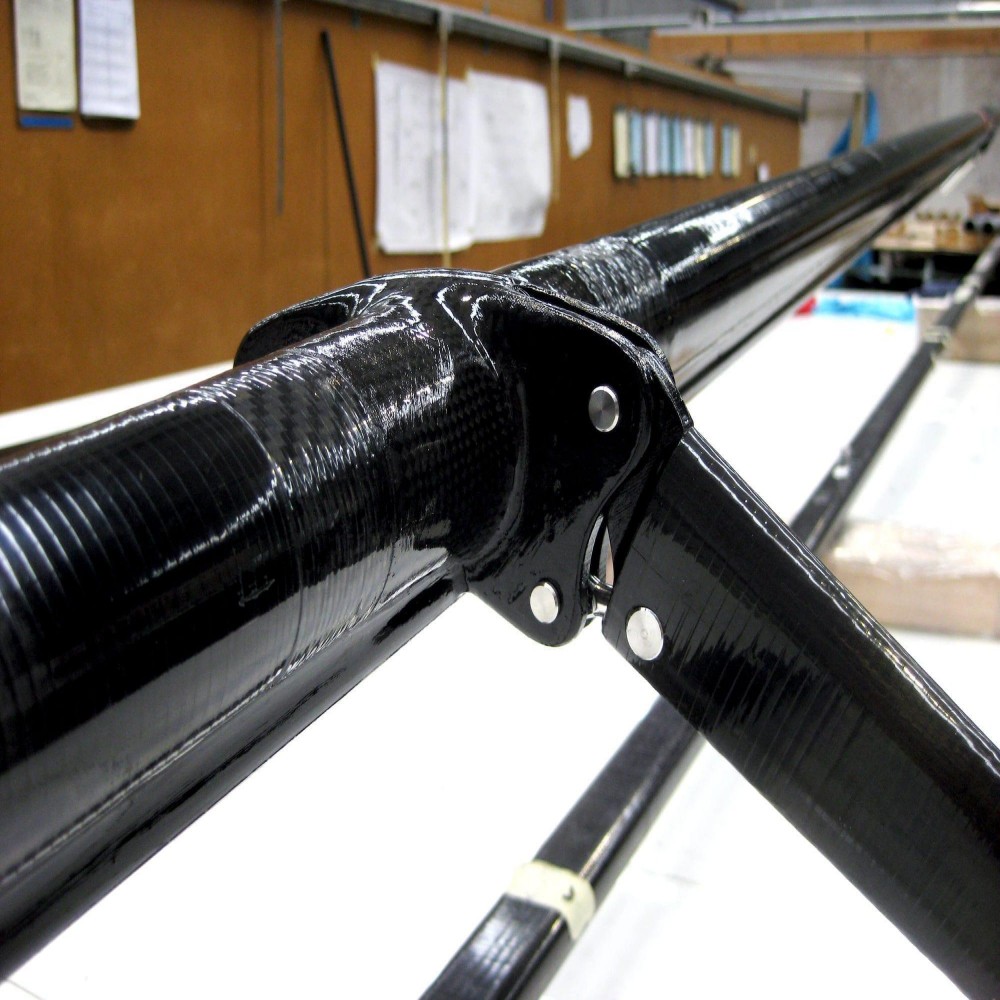

· Высокапрадукцыйныя мачты

· Канструктыўнае ўзмацненне

· Лёгкія кампаненты палубы

Яго калянасць дапамагае паменшыць выгіб і павышае агульную структурную эфектыўнасць.

Кеўлар часта выкарыстоўваецца ў:

· Каноэ

· Байдаркі

· Зоны ўздзеяння

· Узмацненне корпуса

· Устойлівыя да ізаляцыі паверхні

Кеўлар вельмі добра працуе ў месцах, якія падвяргаюцца шматразовым ударам камянёў, докаў або абломкаў.

Напрыклад, многія вытворцы высокапрадукцыйных байдарак аддаюць перавагу кеўларавым ламінатам, таму што яны лёгкія, але вельмі ўстойлівыя да праколаў.

Кеўлар супраць вугляроднага валакна для аўтамабільнага прымянення

У аўтамабільных кампазітах вугляроднае валакно шырока выкарыстоўваецца для палегчаных структурных характарыстык.

Да тыповых аўтамабільных дэталяў з вугляроднага валакна адносяцца:

· Кузаўныя панэлі

· Выцяжкі

· Дахавыя канструкцыі

· Дыфузары

· Узмацненне шасі

Вугляроднае валакно забяспечвае выдатную калянасць і выдатны касметычны выгляд, што робіць яго папулярным у гоначных і раскошных аўтамабілях.

Кеўлар часцей выкарыстоўваецца ў:

· Ударатрывалыя панэлі

· Подщиты

· Ахоўныя збудаванні

· Пласты супраць ізаляцыі

Кеўлар таксама можа палепшыць гашэнне вібрацыі і паменшыць перадачу шуму.

У некаторых відах аўтаспорту пласты кеўлара ўбудоўваюцца ў вугляродныя ламінаты для павышэння ўстойлівасці да сутыкненняў і зніжэння далікатнасці.

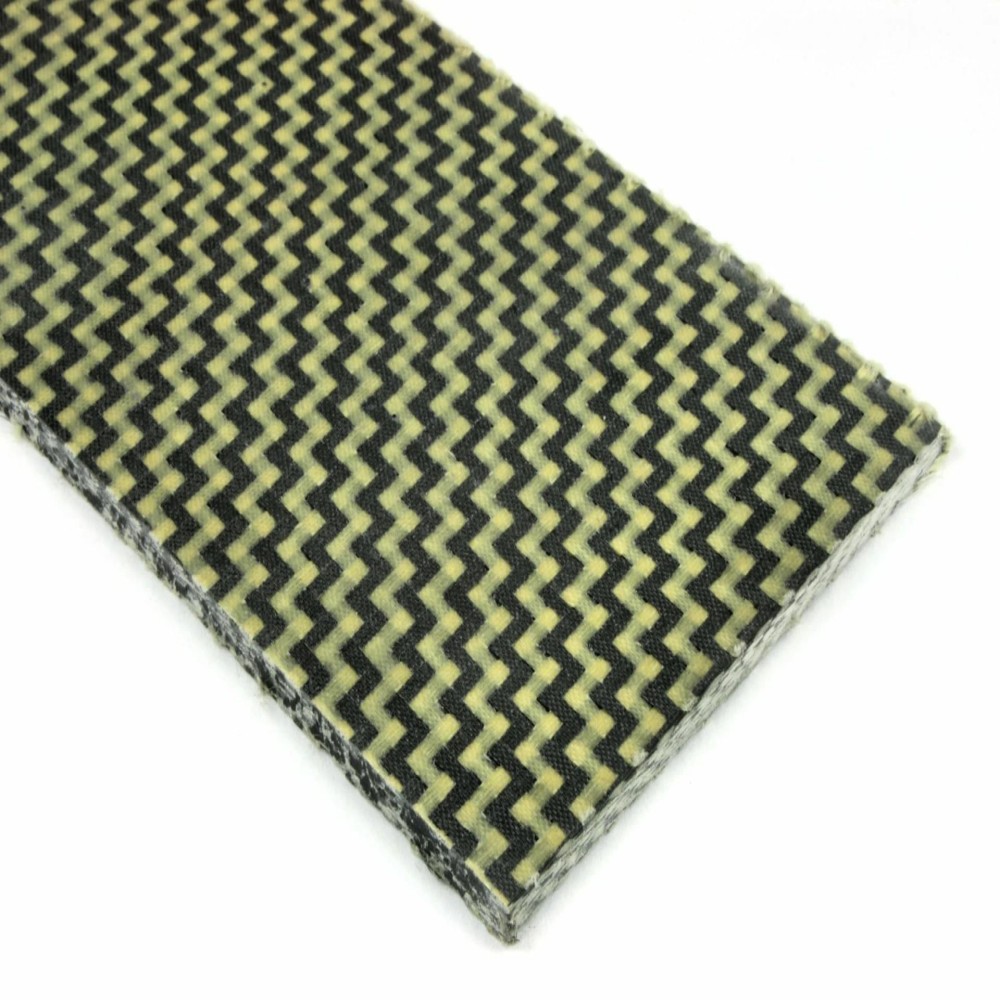

Гібрыдная вугляродная кеўларавая тканіна: спалучэнне абедзвюх пераваг

Адным з самых папулярных рашэнняў у сучасных кампазітах з'яўляецца гібрыдная вугляродная тканіна з кеўлару.

Гэты матэрыял спалучае ў сабе вугляроднае валакно і кеўларавыя ніткі ў адной тканай структуры, забяспечваючы:

· Высокая калянасць з вугляроднага валакна

· Палепшаная ўдаратрываласць з кеўлару

· Лепшае гашэнне вібрацыі

· Характэрны касметычны выгляд

Гібрыдныя тканіны звычайна выкарыстоўваюцца ў:

· Канструкцыі БЛА

· Спартыўныя тавары

· Аўтамабільныя панэлі

· Кампаненты матацыкла

· Марскія прадукты

Характэрны чорна-жоўты тканы выгляд таксама візуальна прывабны для кампазітных вырабаў прэміум-класа.

Для многіх ужыванняў гібрыдныя тканіны забяспечваюць збалансаванае рашэнне паміж калянасцю і даўгавечнасцю.

Адрозненні ў апрацоўцы паміж кеўларам і вугляродным валакном

Характарыстыкі апрацоўкі з'яўляюцца яшчэ адным важным фактарам пры выбары арматурных матэрыялаў.

Праблемы апрацоўкі кеўлару

Вядома, што кеўлар цяжка рэзаць і апрацоўваць з-за яго трываласці і ўстойлівасці да ізаляцыі.

Агульныя праблемы апрацоўкі ўключаюць:

· Размыццё краёў

· Цяжкая стрыжка

· Знос інструмента

· Дрэнная прадукцыйнасць шліфавання

Часта патрабуюцца спецыяльныя нажніцы або цвёрдасплаўныя рэжучыя прылады.

Кеўлар таксама па-іншаму паглынае смалу ў параўнанні з вугляродным валакном, таму падчас вакуумнай інфузорыі або ручной кладкі важны дбайны кантроль смалы.

Перавагі апрацоўкі вугляроднага валакна

Вугляроднае валакно лягчэй апрацоўваць і абрэзаць. Ён таксама забяспечвае:

· Больш чыстыя краю

· Лепшая аздабленне паверхні

· Больш простая апрацоўка з ЧПУ

· Выдатны касметычны выгляд

Аднак вугляроднае валакно больш далікатнае і можа трэснуць пры рэзкім удары.

Для касметычных кампазітных дэталяў вугляроднае валакно, як правіла, лягчэй аздабляць і паліраваць.

Параўнанне выдаткаў

І кеўлар, і вугляроднае валакно лічыцца прэміяльным арматурным матэрыялам у параўнанні са шкловалакном.

Увогуле:

· Стандартныя тканіны з вугляроднага валакна звычайна даражэйшыя за тканіны з кеўлару.

· Кеўлар можа прапанаваць больш працяглы тэрмін службы ў прымяненні, схільным да ўдараў.

· Гібрыдныя тканіны могуць знізіць агульныя выдаткі на матэрыялы, адначасова паляпшаючы баланс прадукцыйнасці.

Агульны кошт праекта не павінен ацэньвацца толькі на падставе кошту сыравіны. Інжынеры таксама павінны ўлічваць:

· Даўгавечнасць

· Перыядычнасць рамонту

· Эфектыўнасць вытворчасці

· Зніжэнне вагі

· Структурныя характарыстыкі

У некаторых выпадках больш высокі першапачатковы кошт удасканаленых армавальных матэрыялаў можа значна знізіць доўгатэрміновае абслугоўванне і выдаткі на замену.

Як выбраць паміж кеўларам і вугляродным валакном

Выбар правільнага армавальнага матэрыялу залежыць ад асноўных патрабаванняў да эксплуатацыйных характарыстык прымянення.

Калі вам трэба…	Рэкамендаваны матэрыял
Максімальная калянасць	Вугляроднае валакно
Лёгкая калянасць канструкцыі	Вугляроднае валакно
Ударатрываласць	кеўлар
Ўстойлівасць да ізаляцыі	кеўлар
Гашэнне вібрацыі	кеўлар
Касметычная аздабленне прэміум-класа	Вугляроднае валакно
Паглынанне энергіі	кеўлар
Збалансаваная прадукцыйнасць	Вугляродны кеўларавы гібрыд

У многіх перадавых кампазітных структурах інжынеры выкарыстоўваюць абодва матэрыялы разам для аптымізацыі прадукцыйнасці.

Заключэнне

Тканіна з кеўлару і вугляроднае валакно з'яўляюцца высокаэфектыўнымі армавальнымі матэрыяламі, але яны служаць розным інжынерным мэтам.

Вугляроднае валакно з'яўляецца пераважным рашэннем для лёгкіх канструкцый, якія маюць крытычнае значэнне для калянасці і патрабуюць высокай стабільнасці памераў і калянасці канструкцыі. З іншага боку, кеўлар адрозніваецца ўдаратрываласцю, устойлівасцю да ізаляцыі і паглынаннем энергіі.

Ні адзін матэрыял не з'яўляецца ўніверсальна лепшым, чым іншы. Лепшы выбар залежыць ад асяроддзя прымянення, механічных патрабаванняў, вытворчага працэсу і бюджэту.

Для многіх кампазіцыйных прымянення, такіх як БПЛА, марскія збудаванні, спартыўныя тавары і аўтамабільныя кампаненты, гібрыдныя вугляродныя кеўларавыя тканіны забяспечваюць выдатны баланс паміж калянасцю, трываласцю і даўгавечнасцю.

Паколькі кампазітныя тэхналогіі працягваюць развівацца, спалучэнне кеўлара і вугляроднага валакна застанецца адным з найважнейшых рашэнняў для лёгкай высокапрадукцыйнай тэхнікі.

FAQ

Кеўлар мацнейшы за вугляроднае валакно?

Кеўлар мае лепшую ўдаратрываласць і трываласць, а вугляроднае валакно забяспечвае больш высокую калянасць і трываласць на сціск.

Чаму вугляроднае валакно больш далікатнае?

Вугляроднае валакно надзвычай цвёрдае, але мае меншае падаўжэнне да разбурэння, што робіць яго больш схільным да парэпання пры раптоўным удары.

Ці можна выкарыстоўваць кеўлар і вугляроднае валакно разам?

так. Гібрыдныя вугляродныя кеўларавыя тканіны шырока выкарыстоўваюцца для спалучэння калянасці і ўдаратрываласці.

Які матэрыял лягчэй?

Абодва матэрыялы надзвычай лёгкія, хоць кампазіты з вугляроднага валакна часта дасягаюць лепшых суадносін калянасці і вагі.
