Як зрабіць лодку з FRP?

Ад валакна да корпуса: мастацтва і навука пабудовы лодак з FRP

Уявіце сабе, што вы ствараеце судна, якое лягчэйшае за сталь, устойлівае да іржы і мае форму, каб разразаць хвалі — пачынаючы з вадкай смалы і сухой тканіны. Больш за 50 гадоў лодкі з пластыка, армаванага шкловалакном (FRP), здзейснілі рэвалюцыю ў марскім дызайне, спалучаючы трываласць шкловалакна з палімернай устойлівасцю для стварэння корпусаў, якія дзесяцігоддзямі вытрымліваюць суровыя акіяны. Няхай гэта будзе патрульны катэр Каралеўскага флоту, які развівае хуткасць 40 вузлоў4, або рыбалоўная шлюпка ручной працы2, магія заключаецца ў матэрыялах і майстэрстве. Давайце разбяром, як сырое мастацтва ператвараецца ў мараходнае мастацтва.

Сыравіна: камора FRP

Кожная FRP лодка пачынаецца з чатырох асноўных інгрэдыентаў:

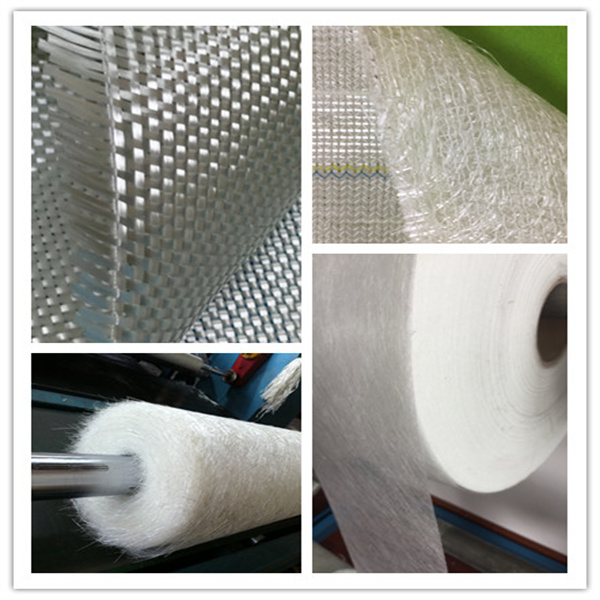

Шкловалакно (Шкілет): Гэта ваша структурная аснова.

Электроннае шкловалакно  дамінуе ў марскіх зборках з-за балансу кошту і прадукцыйнасці, звычайна пастаўляецца ў выглядзе:

Дыванок з нарэзаных нітак (CSM): выпадковыя валакна (ідэальна падыходзяць для адпаведных крывых)

Тканы ровінг (WR): накіраваная трываласць для зон з высокай нагрузкай (кілі, стрынгеры)

Surface Veil: тонкі касметычны пласт пад гелевым пакрыццём17.

Прафесійная парада: выбірайце «шкло без шчолачаў» (E-шкло), калі чакаецца ўздзеянне салёнай вады — яго ўстойлівасць да карозіі мае вырашальнае значэнне3.

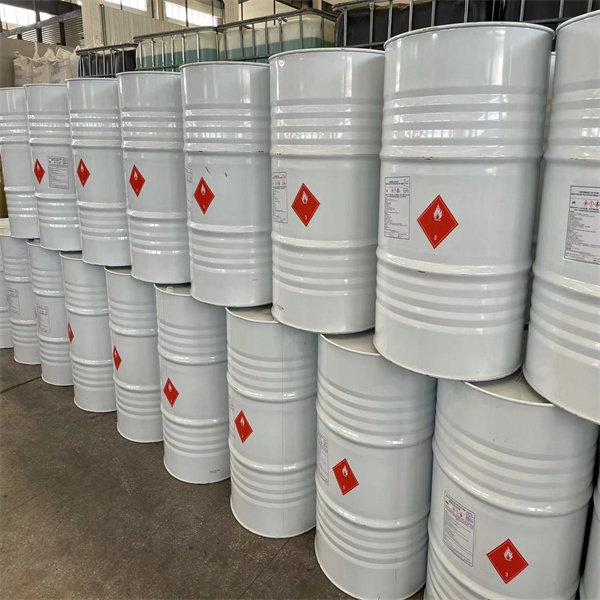

Смаляныя сістэмы (клей): смалы насычаюць валакна, злучаючы іх у цвёрды кампазіт.

Ключавыя тыпы:

Поліэфірная смала : бюджэтная і шырока выкарыстоўваная (напрыклад, ортофталевая 191A)

Вінілавы эфір: найвышэйшая гідраізаляцыя для высокапрадукцыйных корпусаў (распаўсюджана ў ваенна-марскіх судах)

Эпаксідная смола: высокая адгезія/вільгацятрываласць—ідэальна падыходзіць для рамонту або крытычных швоў.

Крытычны каэфіцыент: утрыманне абалоніны павінна складаць 35-50% па вазе - занадта шмат смалы аслабляе лодку; занадта мала пакідае сухія плямы.

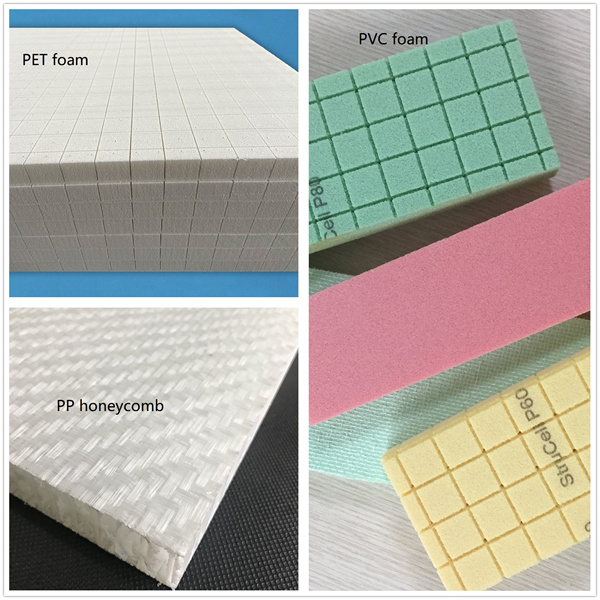

Асноўныя матэрыялы (рэбро калянасці):

Заціснутыя паміж пластамі валакна стрыжні дадаюць цвёрдасці без вагі:

Бальзавая драўніна з канчатковым збожжам: высокая трываласць, але яе трэба папярэдне намачыць, каб пазбегнуць гніення зрэзаных краёў19.

Пенапласт з ПВХ : з закрытымі вочкамі (напрыклад, Divinycell) — неўспрымальны да пранікнення вады, лёгка разразаецца з ЧПУ для складанай формы корпуса.

Асцярожна: стрыжневыя суставы з'яўляюцца кропкамі адмовы.

Скосіце краю або абгарніце валакна вакол разрэзаў, каб прадухіліць расколіны і пранікненне вады



Расходныя матэрыялы і дадаткі (The Fine Tuning):

Гелевае пакрыццё: каляровы павярхоўны пласт, устойлівы да ўльтрафіялету (таўшчыня 0,5–0,75 мм)

Каталізатары і паскаральнікі: ацвярджальнікі MEKP + кобальтавыя дабаўкі для отвержденія - выкарыстоўвайце 1–3% па масе.

Аддзяленне воску/ПВА: прадухіляе прыліпанне лодкі да форм2.

Функцыянальныя напаўняльнікі: Графен для барацьбы са старэннем; аксід цынку для ўстойлівасці да ўльтрафіялету

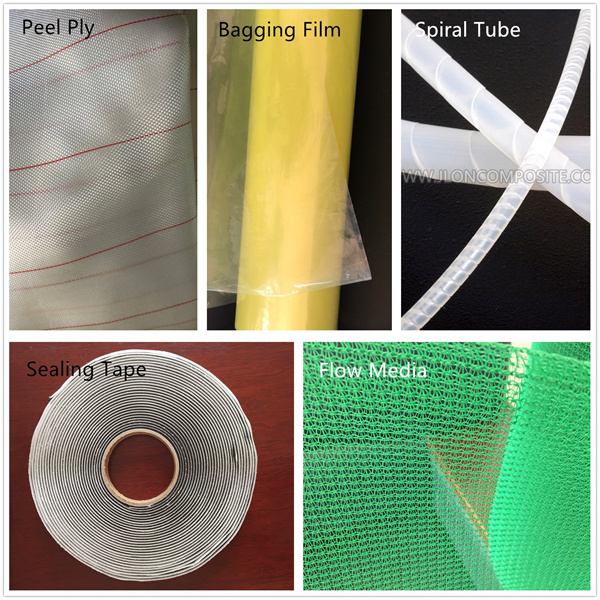

Расходныя матэрыялы для вакуумнай інфузорыі: пакетавая плёнка, адслаены пласт, стрыжань

Стварэнне корпуса: пакрокавае праходжанне гульні

Ⅰ. Падрыхтоўка формы: нараджэнне формы

Лодкі з FRP пачынаюць сваё жыццё ў жаночай (увагнутай) форме — часта з дрэва або існуючага FRP, пакрытай воскам для адлучэння. Гэта забяспечвае гладкую, аднастайную вонкавую аздабленне3. Для аднаразовых зборак разьбяры фармуюць мадэлі заглушак з драўніны/пенапласту, а затым адліваюць форму са шкловалакна2. Дакладнасць мае значэнне: любы недахоп паўтараецца на кожным корпусе.

Ⅱ. Гелевае пакрыццё: Скура

Распыліце гелевае пакрыццё ў форму або пэндзлем. 0,5–0,75 мм - гэта лепшае месца - больш тонкі рызыкуе атрымаць дрэнную тэкстуру; больш тоўсты запрашае расколіны19. Дайце яму «высахнуць пальцам» (ліпкім, але не ліпкім).

Ⅲ. Layup: нарошчванне трываласці пласт за пластом

Бар'ерны пласт:

Вырабіце павярхоўную вэлюм, багатую смалой, або CSM (80% смалы) на гелевае пакрыццё, каб прадухіліць «скразную» тэкстуру тканіны.

Структурны ламінат:

Альтэрнатыўныя ўзроўні CSM і WR:

Рука Layup:

Раскачайце смалу ў тканіну, імкнучыся атрымаць 65% смалы/35% валакна.

Вакуумная інфузорыя (VARI):

Пакладзеце форму ў мяшок, прасачыце смалу праз сухія валакна - павялічвайце ўтрыманне валакна да 50% для больш лёгкай і трывалай абалонкі.

Базавая інтэграцыя:

Пакладзеце папярэдне змочаную бальзу або паралон на мокры ламінат. Абгарніце краю валокнамі, каб замацаваць асяродак на скуры. Ніколі не запаўняйце шчыліны ў стрыжні адной толькі смалой — яна трэскаецца пад нагрузкай!

Суадносіны валакна і смалы па метадзе адкладкі

Метад	Ўтрыманне абалоніны	Змест смалы	Выпадак выкарыстання
Рука Layup	35%	65%	Лодкі, рамонт
Вакуумная інфузорыя	45–50%	50–55%	Высокапрадукцыйныя суда
Суцэльнатканы роўнік	50%	50%	Рэдка выкарыстоўваецца (дрэннае склейванне)

Ⅳ. Падмацаванне: косткі лодкі

Як толькі шкарлупіна вылечыцца:

Дадайце падоўжныя стрынгеры і пераборкі (часта з пенапласту або дрэва) для калянасці.

Склейце з дапамогай структурнага клею + валаконных укладак — пазбягайце свідравання слабых месцаў

Для старых корпусаў (>3 месяцаў) змякчыце паверхні стыролам, а не ацэтонам (ён растварае FRP!).

Ⅴ. Выманне з формы і аздабленне

Пасля 12-24 гадзін отвержденія (або ў адпаведнасці са спецыфікацыямі смалы):

Вызваліце ​​корпус, абрэжце краю і адшліфуйце.

Перавярніце, затым усталюйце ўнутраныя элементы: палубы, каюты, ложы рухавікоў.

Постотверждение на сонечным святле або ў цёплых памяшканнях павялічвае трываласць.

Прафесійныя парады ад верфі

Матэматыка смалы:

Змешвайце невялікія партыі — пры отверждении вылучаецца цяпло, якое можа дэфармаваць ламінат.

Надвор'е мае значэнне:

Працуйце пры тэмпературы 15–25°C; вільготнасць запавольвае цвярдзенне

Першы тэст:

Заўсёды правярайце суадносіны смалы/каталізатара на ломе - гэта хімія, а не здагадкі.

Перайсці да высокіх тэхналогій:

Выкарыстоўвайце мадэляванне закона Дарсі для аптымізацыі шляхоў патоку вакуумнай інфузорыі - эканомія часу і матэрыялаў



Чаму FRP трывае

Ад 6-метровых рыбацкіх лодак да ваенна-марскіх перахопнікаў, FRP спалучае трываласць са свабодай дызайну.

Сучасныя налады, такія як смалы з дадаткам графена5 або армаваныя вугляродам стрынгеры4, працягваюць павышаць прадукцыйнасць. Так, гэта патрабуе майстэрства: вымяраць смалу, размяшчаць стрыжні, раскочваць бурбалкі паветра. Але калі смала злучаецца з валакном пад рукамі карабельшчыка, вадкасць становіцца бранёй — гатовай да барацьбы з морам.

Лодка - гэта самае блізкае да крылаў на вадзе. Незалежна ад таго, займаецеся вы крафтам або падарожнічаеце, памятайце: кожны корпус з FRP - гэта навука, сфармаваная потам.
