Как решить проблему пустот, сквозной печати и нестабильности воздушного потока при вакуумной инфузии

1. Введение: почему вакуумная инфузия широко используется, но все еще не идеальна

За последнее десятилетие вакуумная инфузия стала одним из важнейших процессов производства композиционных материалов.

Такие технологии, как вакуумное трансферное формование смолы (VARTM), VARI и LRTM, широко используются в:

· Производство лопастей ветряных турбин

· Морские композитные конструкции

· Легкие автомобильные компоненты

· Аэрокосмические и БПЛА конструкции

Причина проста:

Он производит прочные, легкие и экономичные композитные детали.

Однако по мере увеличения масштабов производства и усложнения геометрии продукции производители сталкиваются с повторяющейся реальностью:

Даже в современных вакуумных системах дефекты все равно случаются.

К ним относятся:

· Пустоты внутри ламината

· Неравномерный поток смолы

· Сквозная печать на поверхности

· Захват воздуха

· Загрязнение вакуумной линии

Таким образом, настоящий вопрос не в том, «зачем использовать вакуумная инфузия », но:

Почему в якобы закрытом и контролируемом процессе до сих пор существуют дефекты?

2. Скрытая проблема: вакуумная инфузия не является действительно «равномерной».

Чтобы понять проблему, нам нужно взглянуть на то, как традиционные вакуумная инфузия действительно работает.

Большинство систем полагаются на вакуумную экстракцию по краям, что означает:

· Воздух удаляется по краям формы

· Смола течет от точек впрыска к вакуумным выходам.

· Воздух должен проходить через структуру ламината, чтобы выйти

Это создает фундаментальное ограничение:

Воздух НЕ выходит равномерно.

Это приводит к трем основным зонам отказа:

1. Центральные «Мертвые зоны»

Воздух в середине больших ламинатов имеет длинный путь выхода.

2. Области дисбаланса потоков

В некоторые регионы смола попадает раньше, чем в другие.

3. Захваченные воздушные регионы

Воздух запечатывается внутри, прежде чем он сможет выйти.

3. Почему при вакуумной инфузии образуются дефекты (анализ первопричин)

Давайте разберем наиболее распространенные дефекты с научной точки зрения.

3.1 Пустоты и воздушные захваты

Пустоты образуются, когда воздух не может выйти до затвердевания смолы.

Причины включают в себя:

· Неравномерное распределение вакуума

· Плохие каналы воздушного потока

· Быстрое время гелеобразования смолы

Даже небольшое содержание пустот может значительно снизить усталостные характеристики.

3.2 Неравномерный поток смолы

Смола ведет себя по-разному в зависимости от сопротивления внутри ламината.

Если пути воздушного потока не сбалансированы:

· Некоторые районы богаты смолой

· Некоторые районы остаются сухими

Это приводит к структурной несогласованности.

3.3 Сквозная печать (маркировка поверхности)

Одна из самых больших проблем с качеством видимых композитных деталей.

Это вызвано:

· Физическое давление со стороны текучей среды

· Неравномерное распределение давления вакуума

· Усадка смолы во время отверждения

Это особенно критично для:

· Поверхности яхт

· Скины ветровых лезвий

· Внешние детали из углеродного волокна

3.4 Загрязнение вакуумной линии

В тяжелых случаях смола течет обратно в вакуумные системы.

Это вызывает:

· Повреждение насоса

· Засор трубопровода

· Простои производства

· Высокая стоимость обслуживания

4. Почему традиционных решений недостаточно

Производители обычно пытаются решить эти проблемы следующим образом:

· Добавление дополнительных носителей потока

· Увеличение точки вакуума

· Опираясь на опыт оператора

· Регулировка вязкости смолы

Но это устранение симптомов, а не корневые решения.

Потому что настоящая проблема:

❌ Воздушный поток не контролируется как система
❌ Управляется вручную и локально

5. Эволюция: от вакуумной инфузии к системам VAP.

Чтобы преодолеть эти ограничения, в отрасли была разработана более совершенная концепция:

Вакуумный процесс (VAP)

В отличие от традиционной инфузии, VAP представляет собой важную инновацию:

Полупроницаемая мембрана, отделяющая поток воздуха от потока смолы.

Это позволяет:

· Полная эвакуация воздуха

· Контролируемое распределение давления

· Разделение путей газа и жидкости

Проще говоря:

Воздух и смола больше не конкурируют за один и тот же путь.

6. Недостающее звено: компонент управления воздушным потоком

Даже при использовании технологии VAP остается одна ключевая проблема:

Как обеспечить последовательную и контролируемую вытяжку воздуха в помещениях сложной геометрии?

Именно здесь мешок для удаления воздуха становится незаменимым.

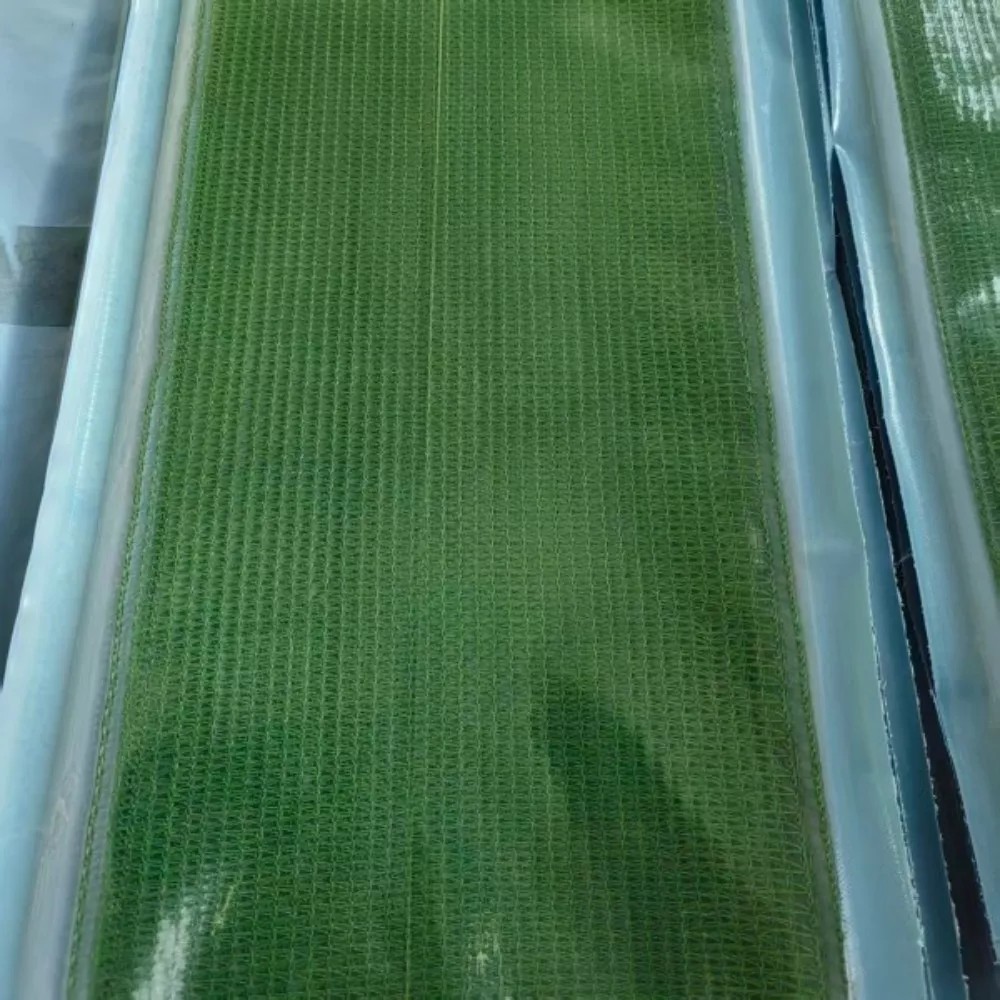

7. Что такое мешок для удаления воздуха?

Мешок для экстракции воздуха — это предварительно интегрированная вакуумная система управления потоком воздуха, предназначенная для процессов инфузии композитов.

Вместо сборки нескольких расходных материалов вручную он объединяет:

· ВАП-мембрана

· Сетка распределения потока

· Вакуумно-упаковочная пленка

в единую инженерную конструкцию.

Это не просто расходный материал

Это модуль управления воздушным потоком.

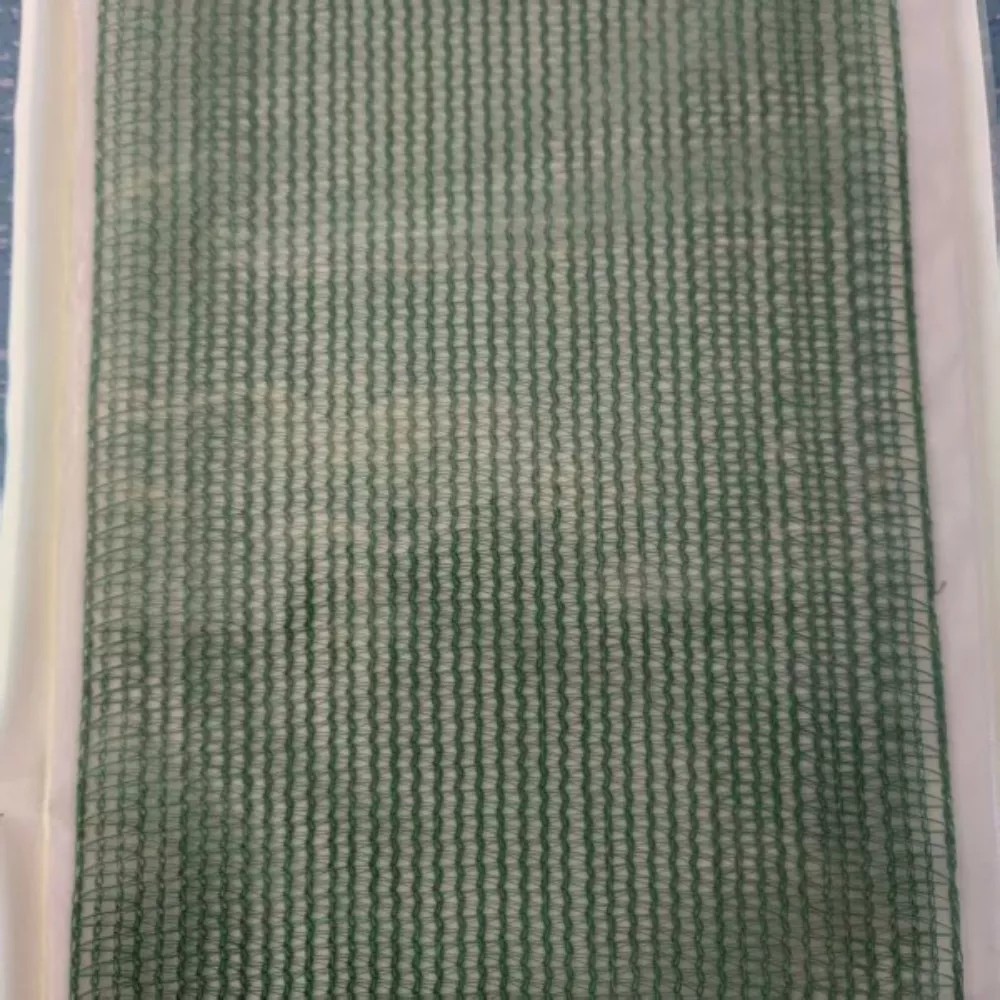

8. Структура и инженерный принцип

Мешок для удаления воздуха состоит из трех функциональных слоев:

8.1 Функциональная мембрана ВАП

· Полупроницаемый материал

· Пропускает молекулы воздуха и газа

· Полностью блокирует жидкую смолу

Это предотвращает попадание смолы в вакуумные линии.

8.2 Сетка распределения воздушного потока

· Создает непрерывные каналы воздушного потока

· Обеспечивает равномерное распределение давления

· Устраняет локальный вакуумный дисбаланс

8.3 Вакуумный уплотнительный слой

· Поддерживает герметичность

· Стабилизирует вакуумное давление во время инфузии

9. Как это работает в реальном процессе инфузии

Шаг за шагом:

1. Мешок для удаления воздуха помещается на ламинат.

2. В системе действует вакуум.

3. Воздух проходит через внутреннюю ячеистую сеть.

4. Мембрана VAP избирательно пропускает газ.

5. Смола полностью блокируется из вакуумных каналов.

Результат:

Равномерный поток воздуха по всей конструкции
Стабильная инфузия смолы
Бездефектная композитная поверхность

10. Ключевые преимущества (почему это важно в производстве)

✔ Полная эвакуация воздуха

Больше никаких мертвых зон или воздушных зон.

✔ Нулевая утечка смолы

Защищает вакуумные насосы и трубопроводы.

✔ Отсутствие следов печати

Улучшает качество поверхности видимых компонентов.

✔ Более стабильный производственный процесс

Меньшая зависимость от навыков оператора.

✔ Более быстрое время установки

Сокращает ручную укладку на 30–50%.

✔ Более высокая стабильность партии

Более стабильное качество при массовом производстве.

11. Промышленное применение

Мешки для удаления воздуха широко используются в:

· Производство лопастей ветряных турбин

· Морские корпуса и палубные конструкции

· Автомобильные композитные компоненты

· БПЛА и аэрокосмические конструкции

· Большие панели из углеродного волокна

· Промышленные конструкции из стеклопластика

Совместим с:

· Эпоксидные смолы

· Винилэфирные смолы

· Полиэфирные системы

12. Варианты индивидуального проектирования

Чтобы соответствовать различным конструкциям пресс-форм и производства, систему можно настроить следующим образом:

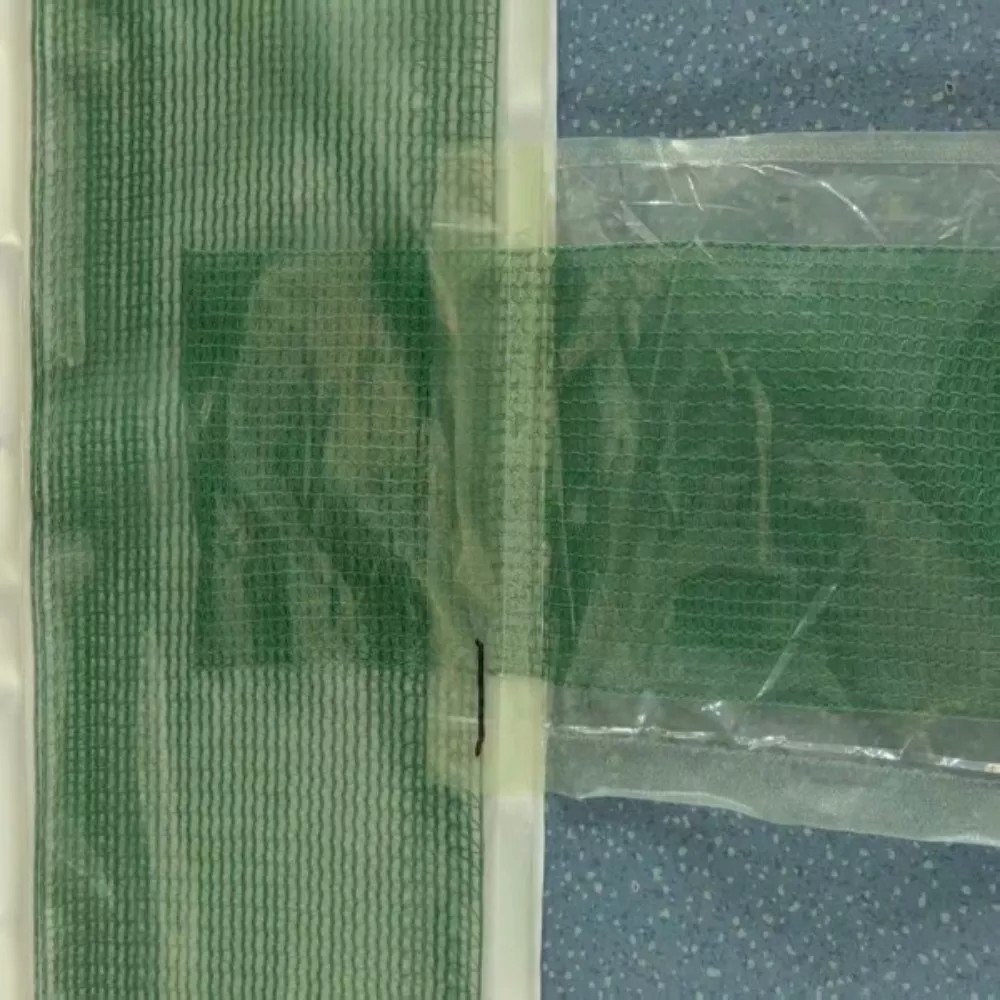

· I-образная схема воздушного потока

· Т-образное распределение

· Н-образное многозонное управление

Возможна нестандартная ширина, длина и дизайн пути воздушного потока.

13. Традиционный и мешок для вытяжки воздуха (понятное сравнение)

Фактор	Традиционная вакуумная инфузия	Система мешков для удаления воздуха
Расход воздуха	Краевые, неровные	Полный контроль поверхности
Настраивать	Ручной многослойный	Интегрированная структура
Дефекты	Высокий риск	Значительно уменьшено
Качество поверхности	Риск сквозной печати	Гладкая поверхность
Эффективность	Зависит от оператора	Система контролируется

14. Заключение: от ручного управления к проектированию воздушного потока на уровне системы.

Вакуумная инфузия значительно развилась, но ее самым большим ограничением всегда был контроль воздушного потока.

Поскольку композитные детали становятся больше и производительность становится все более критичной, традиционных методов уже недостаточно.

Объединив технологию VAP с системами воздухоотводных рукавов, производители наконец могут достичь:

· Стабильное распределение воздушного потока

· Предсказуемое поведение смолы

· Снижение дефектов

· Более высокая эффективность производства

· Улучшенное качество поверхности

15. Последнее понимание

Будущее производства композитов не связано с добавлением большего количества слоев или материалов.

Речь идет о:

Управление воздушным потоком как система, а не как ручной процесс
