Armure unidirectionnelle/uni/sergé/multiaxial BX 45 degrés/LT 090 degrés
JLON
100mm/200mm/300mm/500mm/1000mm/1270mm
6815
50 m/100 m
Le tissu en fibre de carbone a été décrit comme le summum de la performance matérielle globale dans le monde d'aujourd'hui, la révolution noire du 21e siècle et un nouveau matériau développé pour répondre aux besoins du développement d'industries de pointe telles que l'astronautique, l'aviation et l'atome. énergie.
Avec une résistance à la traction élevée, un module de traction élevé, une faible densité, une résistance à haute température, une résistance à l'ablation, une résistance à la corrosion, une conductivité électrique et thermique élevée, une faible dilatation thermique, une autolubrification et une biocompatibilité et d'autres propriétés particulières.
Selon la texture du tissu en fibre de carbone, il peut être principalement divisé en tissu en fibre de carbone unidirectionnel, en armure toile, en armure sergé et en tissu en fibre de carbone multiaxial.
Tissu en fibre de carbone TDS-12K300g UD grade II.pdf

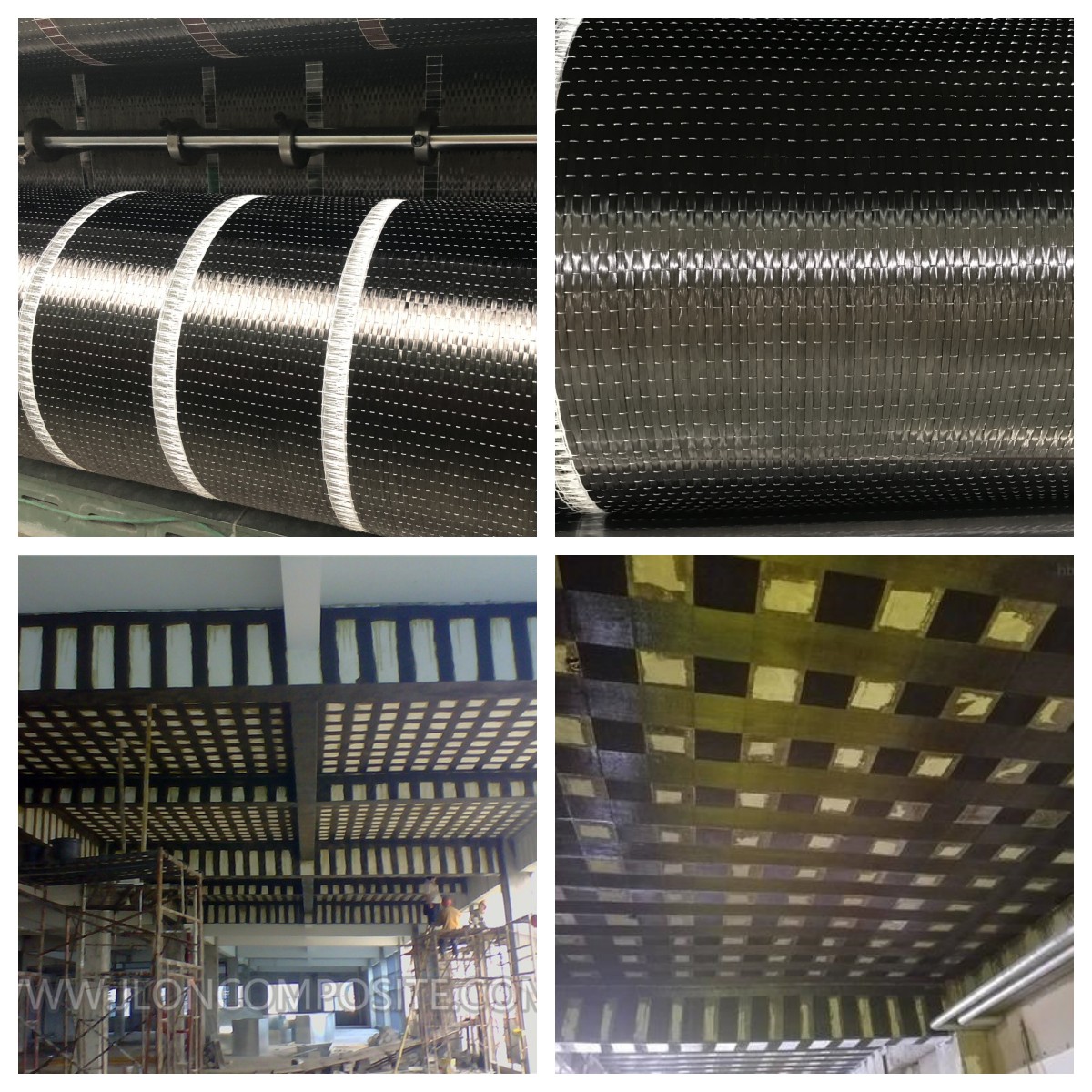

Le tissu en fibre de carbone tissé unidirectionnel est produit en posant de la fibre de carbone dans le sens de la chaîne et en utilisant du fil thermofusible dans le sens de la trame pour maintenir le tissu stable.
Renforcement de la structure en béton, de la maçonnerie et des ponts.
Largeur commune : 100/200/300 mm/500 mm
Le tissu unidirectionnel en fibre de carbone est imprégné de résine époxy pour former une feuille composite renforcée de fibre de carbone (CFRP en abrégé).
La feuille sera une pâte de résine époxy spécialement formulée dans la structure de la surface de traction, le durcissement de la résine et la structure d'origine pour former un nouveau composite de force, la feuille de fibre de carbone peut être commune avec la force de renforcement. Sa part de la charge, il réduit la contrainte de la barre d'acier, et la structure est renforcée.
Le tissu en fibre de carbone unidirectionnel utilisé pour le renforcement peut être divisé en qualité Ⅰ et qualité Ⅱ en fonction de la résistance à la traction.
La résistance du gradeⅠ peut atteindre 3400MPa et la résistance du gradeⅡ peut atteindre 2900MPa.
Augmentation de la capacité de chargement
Réparation des défauts
Flexibilité de la géométrie des surfaces (Poutres, colonnes, cheminées, pieux, murs.
| Poids surfacique | 200g/m2 | 300g/m2 | 600g/m2 |
| Épaisseur de conception du tissu | 0,111 mm | 0,167 mm | 0,333 mm |
| Résistance à la traction | >= 3400 MPa | >= 3400 MPa | >= 3400 MPa |
| Module élastique | >= 240 GPa | >= 240 GPa | >= 240 GPa |
| Allongement de rupture | >=1,7% | >=1,7% | >=1,7% |

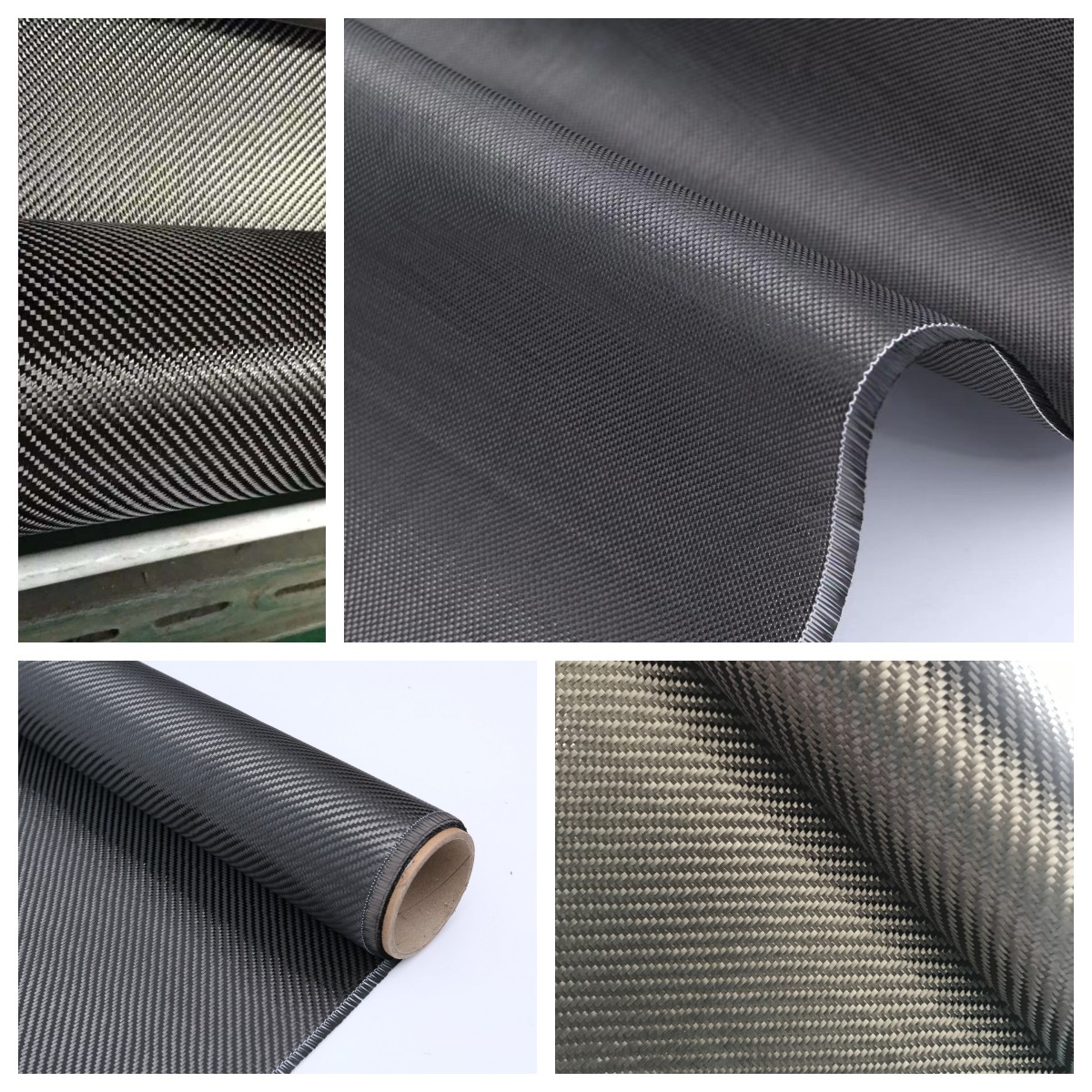

Le tissu en carbone à armure toile et sergée est léger, de haute résistance et à module élevé. Il présente une bonne résistance à la fatigue, à la chaleur et à la corrosion.
Aviation, automobile, vélo, planche de surf, valise, renfort de casque, bâtiment…
| Taper | Fil | Tisser | Densité (10 mm) | Poids (g/m2) | Épaisseur (mm) | Largeur (cm) | ||
| Chaîne | Trame | Chaîne | Trame | |||||
| JZZ01P-100 | 1k | 1k | plaine | 7.5 | 7.5 | 100 | 0.14 | 80-150 |
| JZZ01T-100 | 1k | 1k | sergé | 7.5 | 7.5 | 100 | 0.14 | 80-150 |
| JZZ01P-120 | 1k | 1k | plaine | 9 | 9 | 120 | 0.16 | 80-150 |
| JZZ01T-120 | 1k | 1k | sergé | 9 | 9 | 120 | 0.16 | 80-150 |
| JZZ01P-140 | 1k | 1k | plaine | 10.5 | 10.5 | 140 | 0.17 | 80-150 |
| JZZ01T-140 | 1k | 1k | sergé | 10.5 | 10.5 | 140 | 0.17 | 80-150 |
| JZZ01E-140 | 1k | 1k | Satin | 12 | 12 | 160 | 0.18 | 80-150 |
| JZZ03P-180 | 3k | 3k | plaine | 4.5 | 4.5 | 180 | 0.28 | 80-150 |
| JZZ03T-180 | 3k | 3k | sergé | 4.5 | 4.5 | 180 | 0.28 | 80-150 |
| JZZ03P-200 | 3k | 3k | plaine | 5 | 5 | 200 | 0.3 | 80-150 |
| JZZ03T-200 | 3k | 3k | sergé | 5 | 5 | 200 | 0.3 | 80-150 |
| JZZ03P-240 | 3k | 3k | plaine | 6 | 6 | 240 | 0.32 | 80-150 |
| JZZ03T-240 | 3k | 3k | sergé | 6 | 6 | 240 | 0.32 | 80-150 |
| JZZ03P-280 | 3k | 3k | plaine | 7 | 7 | 280 | 0.34 | 80-150 |
| JZZ03T-280 | 3k | 3k | sergé | 7 | 7 | 280 | 0.34 | 80-150 |
| JZZ03E-320 | 3k | 3k | Satin | 8 | 8 | 320 | 0.36 | 80-150 |
| JZZ06P-280 | 6k | 6k | plaine | 3.5 | 3.5 | 280 | 0.36 | 80-150 |
| JZZ06T-280 | 6k | 6k | sergé | 3.5 | 3.5 | 280 | 0.36 | 80-150 |
| JZZ06P-320 | 6k | 6k | plaine | 4 | 4 | 320 | 0.38 | 80-150 |
| JZZ06T-320 | 6k | 6k | sergé | 4 | 4 | 320 | 0.38 | 80-150 |
| JZZ06P-400 | 6k | 6k | plaine | 5 | 5 | 400 | 0.42 | 80-150 |
| JZZ06T-400 | 6k | 6k | sergé | 5 | 5 | 400 | 0.42 | 80-150 |
| JZZ12P-400 | 12k | 12k | plaine | 2.5 | 2.5 | 400 | 0.46 | 80-150 |
| JZZ12T-400 | 12k | 12k | sergé | 2.5 | 2.5 | 400 | 0.46 | 80-150 |
| JZZ12P-480 | 12k | 12k | plaine | 3 | 3 | 480 | 0.52 | 80-150 |
| JZZ12T-480 | 12k | 12k | sergé | 3 | 3 | 480 | 0.52 | 80-150 |
| JZZ12P-640 | 12k | 12k | plaine | 4 | 4 | 640 | 0.64 | 80-150 |
| JZZ12T-640 | 12k | 12k | sergé | 4 | 4 | 640 | 0.64 | 80-150 |

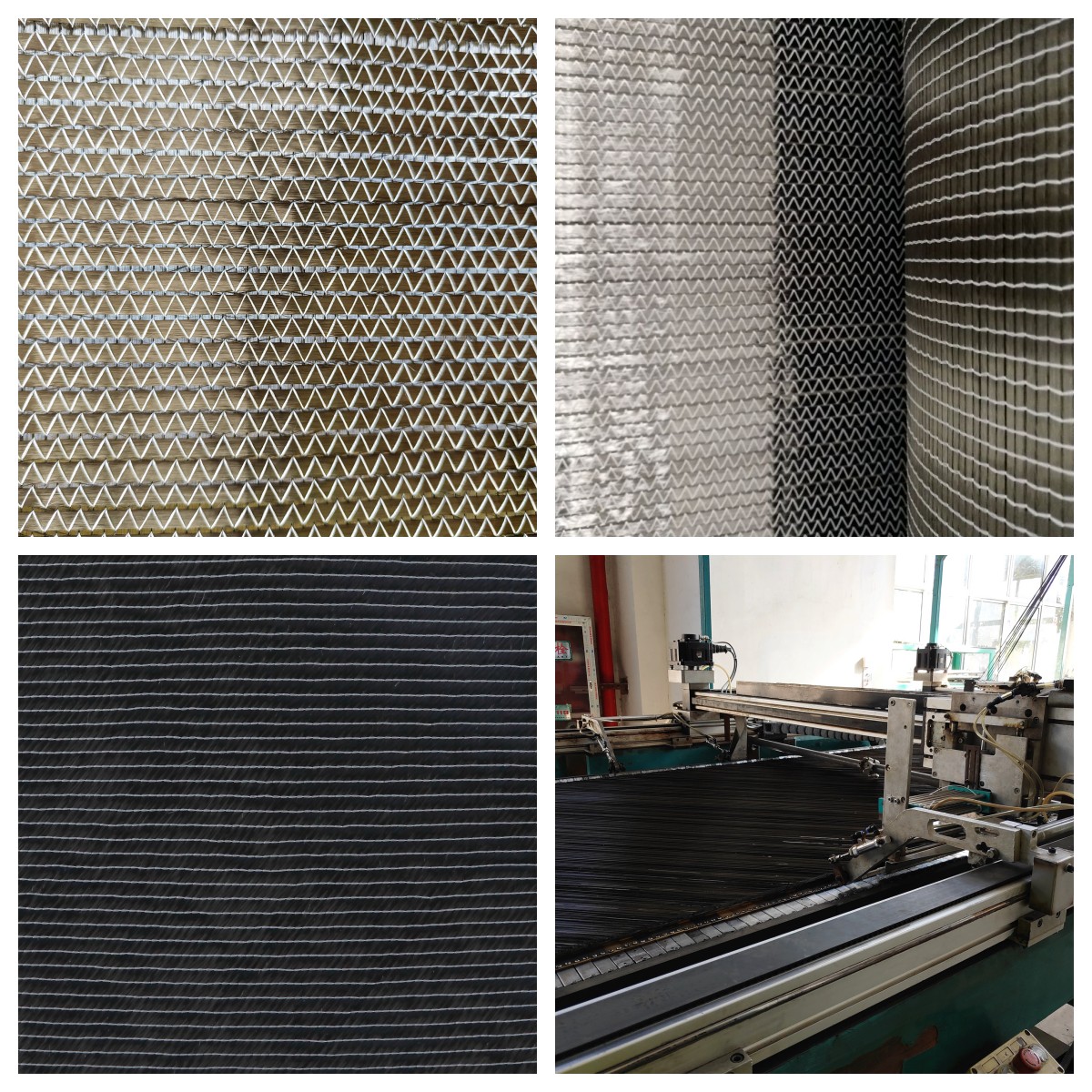

Notre tissu multiaxial en fibre de carbone comprend des tissus biaxiaux à 0/90 et +/-45 degrés. Fondamentalement, ce sont des tissus UD avec des orientations de fibres de 0/90 ou +/-45 cousues ensemble.
du tissu | Poids total (g/m2) | 0° | 90° | +45° | -45° | Fil à coudre (g/m2) | Liant (g/m2) |
C-PN600-12 | 602 | 300 | 300 | 2 | |||
C-PN600-50 | 602 | 300 | 300 | 2 | |||
C-LT400-12 | 402 | 200 | 200 | 2 | |||
C-LT600-50 | 602 | 300 | 300 | 2 | |||
C-TX500-12 | 502 | 200 | 150 | 150 | 2 | ||
C-QX600-12 | 602 | 150 | 150 | 150 | 150 | 2 | |
C-L150-12-B | 174 | 150 | 12 | 4 | 8 | ||
C-P150-12-B | 176 | 150 | 10 | 8 | 8 | ||
C-N150-12-B | 176 | 10 | 150 | 8 | 8 | ||
C-L300-50-B | 326 | 300 | 12 | 4 | 10 | ||
C-P300-12-B | 328 | 300 | 10 | 8 | 10 | ||
C-N300-12-B | 328 | 10 | 300 | 8 | 10 | ||
C-L600-50-B | 628 | 600 | 12 | 4 | 12 | ||
C-PN260-12 | 262 | 130 | 130 | 2 | |||
C-LT260-12 | 262 | 130 | 130 | 2 | |||
C-PN400-12 | 402 | 200 | 200 | 2 | |||
C-QX400-12 | 402 | 100 | 100 | 100 | 100 | 2 |
R : Oui, JLON est le principal fournisseur de matériaux en fibre de carbone.
Nous discutons généralement avec les clients et les aidons à trouver des solutions.
Nous pouvons fournir du tissu en fibre de carbone 1K/3K/4K/12K/24K.
La fibre de verre et de carbone peut également être personnalisée.
R : Habituellement, un échantillon sera préparé dans la semaine suivant l’accord sur les spécifications. Généralement au format A4.
R : Généralement environ 2 à 3 semaines après confirmation de la commande. Le délai de livraison exact dépend de la quantité commandée et de la basse saison/saison chargée.
Des types courants comme le tissage uni 3K 200 g/m² sont disponibles en stock à la vente.
R : Offrez le TDS de chaque lot de production pour confirmation avant la livraison. Une fois que vous avez un problème de qualité, vous pouvez fournir des échantillons/images/données de test. Grâce à notre système de suivi de la qualité, nous vous ferons part de vos commentaires dans les plus brefs délais. Si le problème de qualité est confirmé, nous vous enverrons un remplacement ou effectuerons un remboursement comme vous le souhaitez.
R : Habituellement, nous faisons EXW, FOB, CIF et DDU.
