Вытворчасць вугляроднага валакна - гэта складанае тэрмахімічнае ператварэнне папярэднікаў палімераў у крышталічныя вугляродныя структуры. Працэс складаецца з пяці ключавых этапаў.
Больш за 90% вугляроднага валакна ва ўсім свеце вырабляецца з папярэдніка поліакрыланітрылу (PAN). ПАН - гэта доўгаланцуговы палімер, які складаецца з паўтаральных звёнаў –CH₂–CH(CN)–. Яго лінейная структура і нітрыльныя групы робяць яго ідэальным для наступнага пераўтварэння ў лесвічныя палімеры і графітавыя структуры.
Альтэрнатыўныя папярэднікі ўключаюць:
Крок (мезафазны або ізатропны)
Раён (сёння рэдка)
PAN застаецца дамінуючым, таму што забяспечвае лепшае спалучэнне высокай трываласці, высокага модуля і эфектыўнасці апрацоўкі.
На гэтай стадыі валакна PAN награваюцца на паветры пры 200–300°C . Узнікае некалькі крытычных рэакцый:
акісляльная сшыўка
цыклізацыя нітрыльных груп
дэгідраванне
адукацыя тэрмаўстойлівага лесвічнага палімера
Стабілізацыя прадухіляе расплаўленне валокнаў пры наступнай высокатэмпературнай апрацоўцы. Гэта таксама вызначае канчатковыя характарыстыкі вугляроднага валакна - дрэнная стабілізацыя прыводзіць да дэфектаў і зніжэння трываласці.
Стабілізаваныя валакна награваюць да 1000-1500 °C у інэртнай атмасферы (звычайна азоту). На гэтым этапе:
вадарод, азот і кісларод выдаляюцца
ўтрыманне вугляроду павялічваецца да 90–95%
пачынаюць утварацца турбастратычныя пласты вугляроду
Атрыманае валакно становіцца чорным, жорсткім і электраправодным.
Для высокамодульных марак валакна дадаткова награваюцца пры тэмпературы 2000-3000°C . Пры гэтых экстрэмальных тэмпературах:
растуць крышталіты
графітавыя пласты выраўноўваюцца больш ідэальна
модуль значна павялічваецца
Высокамодульныя (HM) або звышвысокамодульныя (UHM) валакна, якія выкарыстоўваюцца ў аэракасмічнай і робататэхніцы, патрабуюць шырокай графітызацыі.
Вугляродныя валакна ад прыроды інертныя і гладкія, што робіць склейванне са смоламі складаным. Таму:
валакна акісляюцца або электрахімічна тручацца для стварэння паверхневых функцыянальных груп
праклейвальны пласт (як правіла, сумяшчальны з эпаксіднай смолай) пакрывае валакно, каб абараніць яго падчас пляцення і палепшыць адгезію кампазіта
Хімічны склад важны, таму што ён вызначае, наколькі добра валакно ўзаемадзейнічае з эпаксіднай смолай, вінілавым эфірам або тэрмапластычнымі смоламі.
Надзвычайныя характарыстыкі вугляроднага валакна абумоўлены яго мікраструктурай.
Атамы вугляроду ўтвараюць шасцікутныя лісты, якія нагадваюць графен. Гэтыя пласты:
надзвычай моцная ў плоскасці
жорсткія з-за моцных кавалентных сувязей
лёгкі з-за нізкай атамнай масы
Выраўноўванне гэтых слаёў уздоўж восі валакна дае вугляроднаму валакну яго высокі модуль.
Ступень пераважнай арыентацыі - вядомая як тэкстура - вызначае:
модуль
трываласць на разрыў
электраправоднасць
Больш высокая арыентацыя → большы модуль.
Меншыя крышталіты → больш высокая трываласць на разрыў (менш катастрафічных дэфектаў).
Агульныя дэфекты ўключаюць:
пустаты
няправільныя крышталіты
дэфекты паверхні
няпоўная стабілізацыя
Трываласць вугляроднага валакна кантралюецца «самым слабым звяном», што азначае, што адна мікратрэшчына можа абмежаваць прадукцыйнасць.

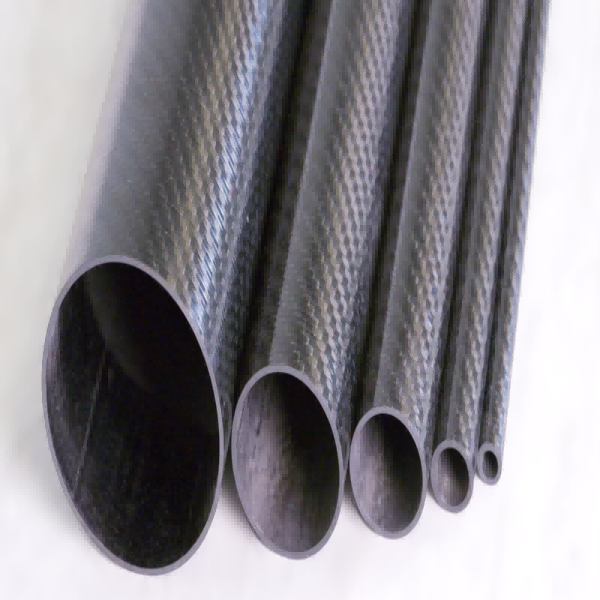

Само па сабе вугляроднае валакно трывалае, але ў спалучэнні з палімернай матрыцай:
матрыца перадае нагрузкі на зрух
валакна нясуць расцягваюць нагрузкі
межфазное злучэнне вызначае прадукцыйнасць
Вось чаму апрацоўка паверхні мае вырашальнае значэнне ў вытворчасці кампазітных матэрыялаў.
Разуменне таго, што такое вугляроднае валакно, патрабуе зірнуць на яго найбольш важныя паказчыкі эфектыўнасці.
Тыповыя значэнні:
Гатунак |
Трываласць на разрыў |
Модуль трываласці пры расцяжэнні |
Стандартны модуль (SM) |
3,5–4,5 ГПа |
230–250 ГПа |
Прамежкавы модуль (IM) |
4–5,5 ГПа |
275–320 ГПа |
Высокі модуль (HM) |
2,5–4,0 ГПа |
350–450 ГПа |
Трываласць моцна залежыць ад размеркавання дэфектаў; модуль кантралюецца графітызацыі.
Тыповая шчыльнасць: 1,75–1,95 г/см⊃3;
Параўнайце:
Алюміній: ~2,7 г/см⊃3;
Сталь: ~7,8 г/см⊃3;
Шкловалакно: ~2,5 г/см⊃3;
Вугляроднае валакно забяспечвае больш высокую трываласць пры значна меншай вазе.
Вельмі нізкі або адмоўны каэфіцыент цеплавога пашырэння
Высокая тэрмічная стабільнасць
Анізатропныя цеплавыя паводзіны
Вось чаму вугляродныя кампазіты падтрымліваюць дакладнасць памераў у аэракасмічнай і робататэхніцы.
Графічная структура робіць вугляроднае валакно электраправодным - у адрозненне ад шкловалакна. Гэта трэба ўлічваць пры абароне ад маланкі і экранаванні ад электрамагнітных перашкод.
Кампазіты з вугляроднага валакна паказваюць:
выдатная ўстойлівасць да стомленасці
мінімальная паўзучасць у параўнанні з палімерамі і металамі
Вось чаму вугляроднае валакно выкарыстоўваецца ў асяроддзях з перыядычнай нагрузкай (ветравыя лопасці, крылы самалётаў).
Вугляроднае валакно - гэта не адзіны матэрыял - гэта сямейства распрацаваных матэрыялаў.
Стандартны модуль (SM) - найбольш распаўсюджаны
Прамежкавы модуль (IM) - аэракасмічныя і элітныя спартыўныя тавары
Высокамодульны (HM) - робататэхніка, дакладнае машынабудаванне
Ultra-High Modulus (UHM) – тэлескопы, аптычныя сістэмы
На аснове PAN (высокая трываласць, звычайны)
На аснове кроку (высокі модуль, меншая трываласць)
На аснове раёна (устарэлыя, нішавыя прыкладанні)
Замест таго, каб пералічваць галіны, больш павучальна звязваць прыкладанні з інжынернымі матывацыямі.
Аэракасмічныя першасныя структуры
Кампаненты спадарожніка
Робатызаваныя рукі
Аптычныя лаўкі
Высокі модуль і нізкае цеплавое пашырэнне з'яўляюцца ключавымі перавагамі.
Структурныя кампаненты EV
Каркасы БЛА
Спартыўныя тавары (ровары, ракеткі, лыжы)
Меншая маса паляпшае прадукцыйнасць, радыус дзеяння і эфектыўнасць.
Гукавое абсталяванне
Хуткасная тэхніка
Дакладныя вымяральныя прыборы
Спалучэнне калянасці і рассейвання энергіі робіць вугляроднае валакно ідэальным для дынамічных сістэм.
Марскія збудаванні
Абсталяванне хімічнай апрацоўкі
Умацаванне інфраструктуры
Вугляроднае валакно не іржавее і добра пераносіць агрэсіўныя асяроддзя.
Ні адзін матэрыял не ідэальны. Вугляроднае валакно мае моцныя і слабыя бакі, якія вызначаюцца яго фізікай і хіміяй.
выключнае суадносіны трываласці і вагі
нізкая шчыльнасць
высокая ўстойлівасць да стомленасці
ўстойлівасць да карозіі
нізкае цеплавое пашырэнне
наладжвальная анізатрапіі
рэжым далікатнага разбурэння
электраправоднасць (можа быць непажадана)
дарагая энергаёмістая апрацоўка
цяжкасці апрацоўкі (расслаенне)
патрабуе ведаў у кампазітным дызайне
У асноўным папярэднік PAN, ператвораны шляхам стабілізацыі і карбанізацыі.
Яго графітавыя плоскасці маюць надзвычай высокую трываласць кавалентнай сувязі ў плоскасці.
Ён далікатны; расколіны хутка распаўсюджваюцца праз выраўнаваныя крышталічныя вобласці.
Энергаёмістыя тэрмаапрацоўкі да 3000°C дамінуюць у кошце.
Шурпатасць паверхні, стыль пляцення і тып смалы ўплываюць на аптычны выгляд.

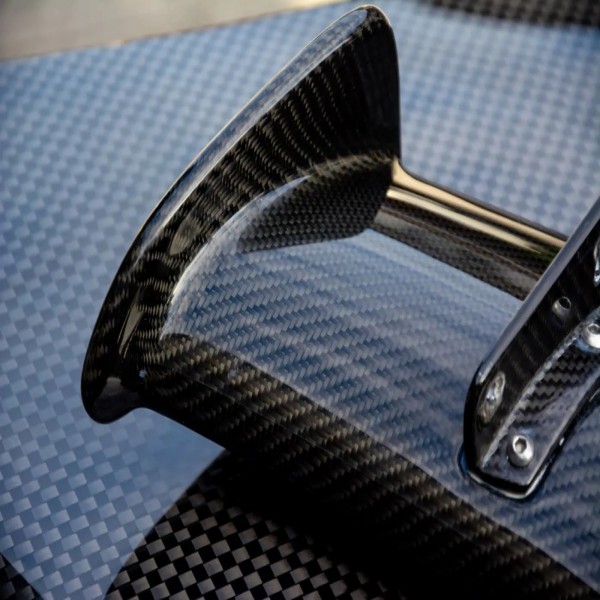

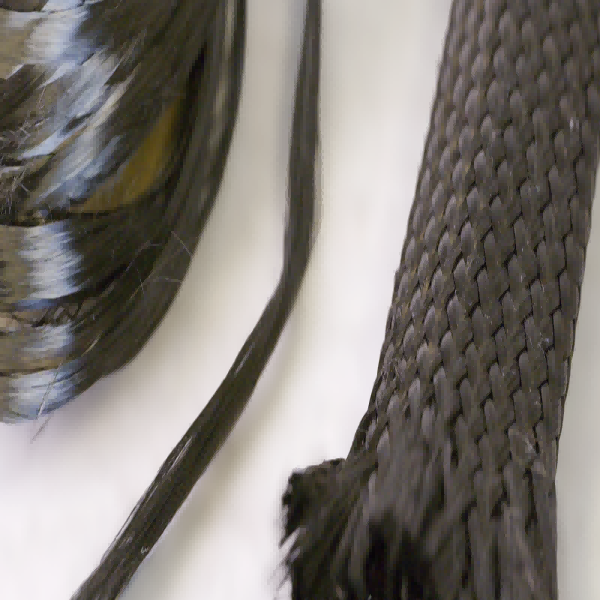

Ніткі - гэта сырыя валакна; тканіны тканыя або сшытыя зборкі.
Эпаксід забяспечвае выдатную адгезію, трываласць і тэрмічную стабільнасць.
Вугляроднае валакно з'яўляецца навукова выдатным матэрыялам: лёгкім, моцным, цвёрдым, устойлівым да карозіі і стабільнымі памерамі. Разуменне таго, што такое вугляроднае валакно, патрабуе разумення хіміі палімераў, высокатэмпературнай карбанізацыі, арыентацыі крышталітаў і вытворчасці кампазітных матэрыялаў. У той жа час фраза 'што такое вугляроднае валакно' адносіцца да пэўнага гатунку або формы ў гэтай шырокай групе матэрыялаў.
Сёння вугляроднае валакно дазваляе дасягнуць інжынерных дасягненняў ад аэракасмічных канструкцый да электрамабіляў, аднаўляльных крыніц энергіі, робататэхнікі і перадавых спартыўных тавараў. Яго унікальнае спалучэнне мікраструктуры, анізатрапіі і кампазітнай сумяшчальнасці працягвае стымуляваць інавацыі ў шматлікіх высокапрадукцыйных галінах.
