ผ้าแก้วอิเล็กทรอนิกส์ในระบบ Epoxy และ PTFE

การวิเคราะห์ทางวิศวกรรมที่ครอบคลุมสำหรับประสิทธิภาพ RF และการใช้งานเสาอากาศสถานีฐานที่มีการสูญเสียต่ำ

1. พื้นฐานของประสิทธิภาพ RF

ในระบบความถี่สูง พฤติกรรมของวัสดุภายใต้สนามแม่เหล็กไฟฟ้าจะกำหนดความสมบูรณ์ของสัญญาณและประสิทธิภาพการส่งผ่าน

ค่าคงที่ไดอิเล็กทริก (Dk)

ค่าคงที่ไดอิเล็กทริกแสดงถึงความสามารถของวัสดุในการเก็บพลังงานไฟฟ้า

Dk ต่ำ → การกระจายสัญญาณเร็วขึ้น

Dk สูงขึ้น → การส่งสัญญาณช้าลง

ในพื้นผิวเสาอากาศและโครงสร้าง PCB ไมโครเวฟ ค่า Dk ต่ำช่วยปรับปรุงการควบคุมอิมพีแดนซ์และประสิทธิภาพการแผ่รังสี

การสูญเสียแทนเจนต์ (Df)

การสูญเสียแทนเจนต์วัดการกระจายพลังงานอิเล็กทริก

Df ที่ต่ำกว่า → การลดทอนสัญญาณที่ต่ำกว่า

Df ที่สูงขึ้น → การสูญเสียพลังงานเพิ่มขึ้น

ที่ความถี่สูงกว่า 3 GHz Df จะกลายเป็นพารามิเตอร์ที่สำคัญ

การประมาณค่าการสูญเสียอิเล็กทริก

การสูญเสียอิเล็กทริกสามารถประมาณได้โดย:

การสูญเสียอิเล็กทริก (dB) พฤติกรรม 27.3 × Df × ความถี่ (GHz) × ความหนา (มม.) × √Dk

สมการนี้แสดง:

การสูญเสียเพิ่มขึ้นเป็นเส้นตรงกับความถี่

Df ที่สูงกว่าจะเพิ่มการลดทอนอย่างมาก

Dk ที่สูงกว่าจะขยายการสูญเสียอิเล็กทริกเพิ่มเติม

สิ่งนี้อธิบายว่าทำไมการเลือกวัสดุจึงมีความสำคัญในการออกแบบเสาอากาศสถานีฐานแบบสูญเสียต่ำ

2. ผ้าแก้วอิเล็กทรอนิกส์ + ระบบอีพ็อกซี่

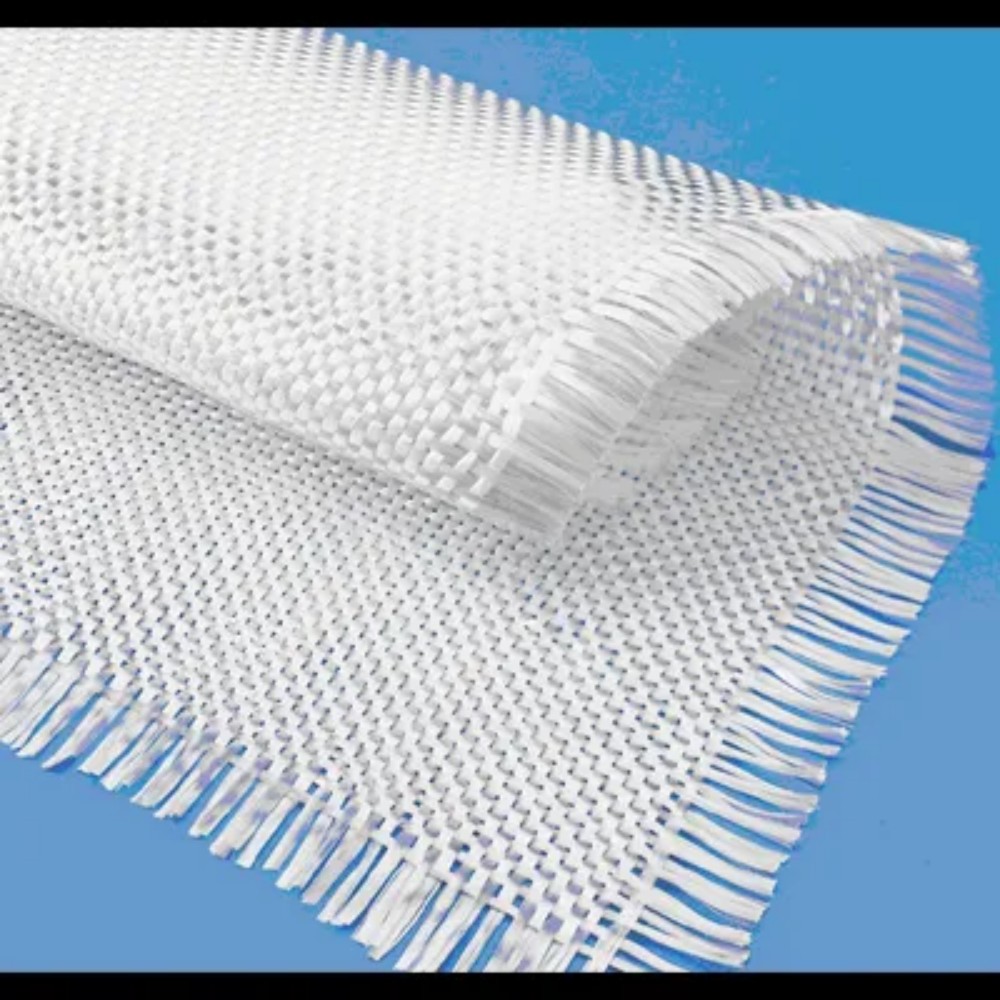

ลามิเนตอีพอกซีเสริมใย แก้วอิเล็กทรอนิกส์ ถูกนำมาใช้กันอย่างแพร่หลายในการผลิต PCB ทั่วไป

อุณหภูมิในการทำงาน

โดยทั่วไป 130–150°C (ขึ้นอยู่กับอีพอกซี Tg)

ต้านทานความชื้นปานกลาง

ความเสถียรของรังสี UV ในระยะยาวมีจำกัด

ข้อดี

ผ้าแก้วอิเล็กทรอนิกส์ให้:

ความแข็งแรงทางกลสูง

ความเสถียรของมิติ

ความเข้ากันได้ของการเคลือบที่ดี

ประสิทธิภาพต้นทุน

การใช้งานทั่วไป

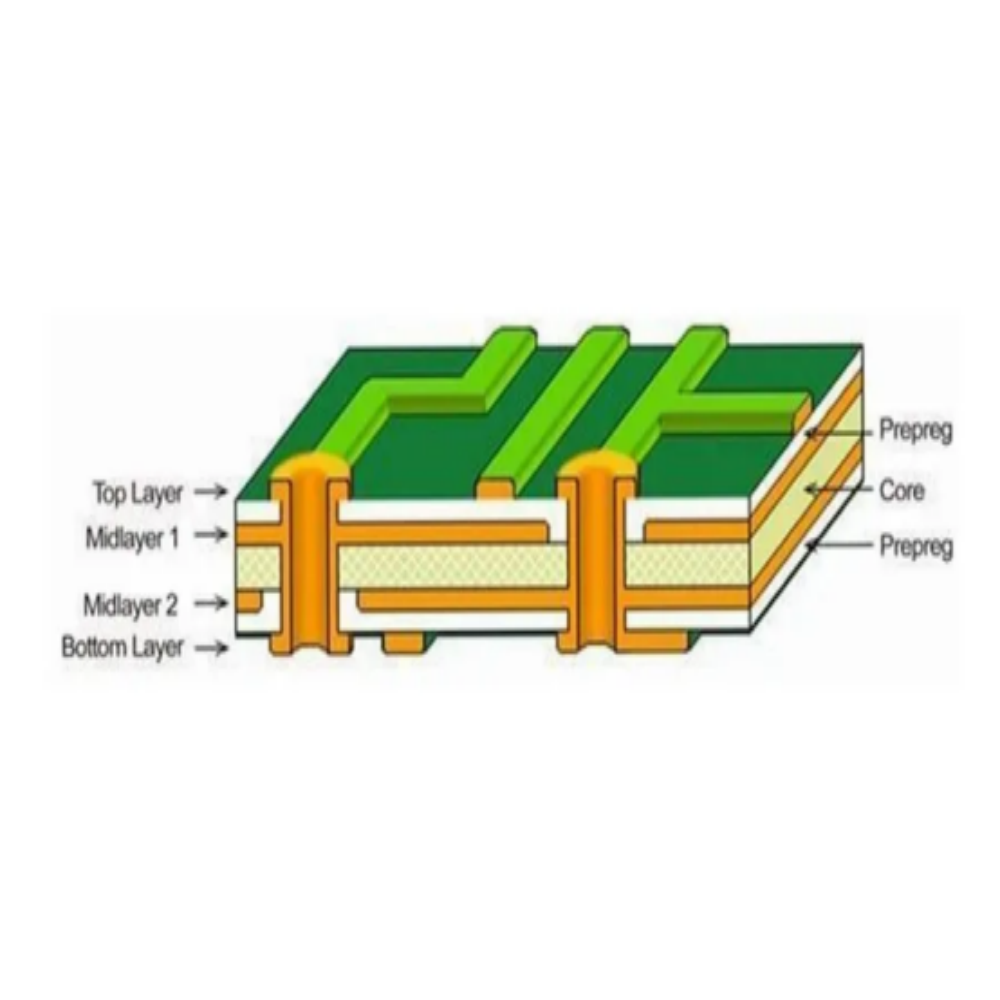

FR4 พีซีบี

เครื่องใช้ไฟฟ้า

แผงควบคุมยานยนต์

อิเล็กทรอนิกส์อุตสาหกรรม

ระบบสื่อสารความถี่กลาง

การประเมินทางวิศวกรรม

ผ้าแก้วอิเล็กทรอนิกส์ + อีพ็อกซี่ เหมาะสำหรับการใช้งานที่คำนึงถึงต้นทุนและความถี่ปานกลาง อย่างไรก็ตาม ไม่ได้รับการปรับให้เหมาะกับสภาพแวดล้อมที่มีประสิทธิภาพ RF สูง เช่น ระบบเสาอากาศ 5G

3. ผ้าแก้วอิเล็กทรอนิกส์ + ระบบเรซิน PTFE

โซลูชันหลักสำหรับเสาอากาศสถานีฐานที่มีการสูญเสียต่ำ

สำหรับการใช้งานไมโครเวฟและความถี่สูง ผ้าแก้วอิเล็กทรอนิกส์ เสริม ไฟเบอร์ ระบบ เรซิน ได้กลายเป็นมาตรฐานอุตสาหกรรมแล้ว

โดยเฉพาะใน:

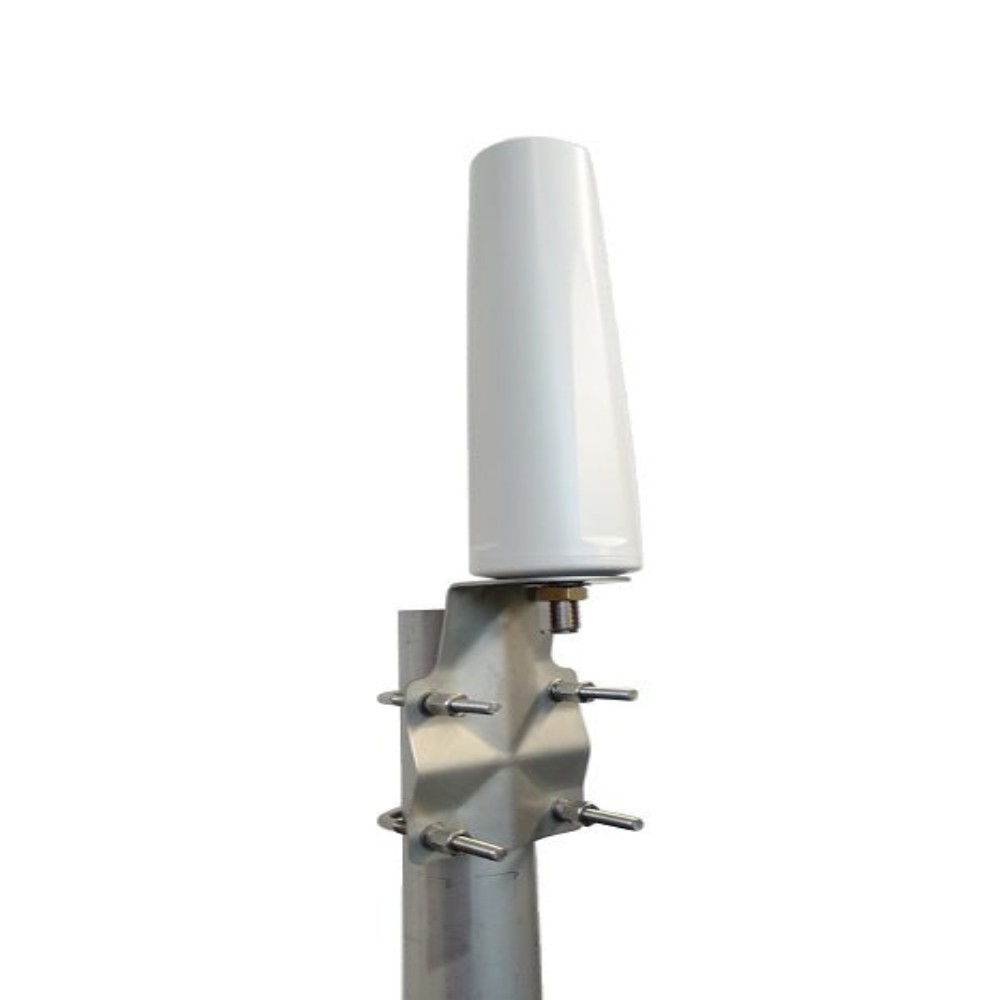

เสาอากาศสถานีฐานการสูญเสียต่ำ

คุณสมบัติไดอิเล็กทริกทั่วไป

อุณหภูมิในการทำงาน

บริการต่อเนื่องเหนือ 200°C

การดูดซึมความชื้นต่ำมาก

ต้านทานรังสียูวีได้ดีเยี่ยม

ความมั่นคงด้านสิ่งแวดล้อมในระยะยาว

เหตุใด PTFE จึงมีความสำคัญ

PTFE ให้:

คุณสมบัติไดอิเล็กทริกที่เสถียรทั่วคลื่นความถี่

ประสิทธิภาพการทำงานลดลงเล็กน้อยภายใต้การเปลี่ยนแปลงของอุณหภูมิ

ทนต่อความชื้นและความชรา

ความคงตัวทางเคมีที่ดีเยี่ยม

สำหรับเสาอากาศสถานีฐานกลางแจ้งที่ต้องสัมผัสกับความร้อน ความชื้น รังสียูวี และมลภาวะ PTFE ช่วยให้มั่นใจได้ถึงประสิทธิภาพ RF ในระยะยาวที่เสถียร

4. บทบาทของผ้าแก้วอิเล็กทรอนิกส์ในงานวิศวกรรมเสาอากาศ

ในเสาอากาศของสถานีฐานสมัยใหม่ วัสดุต้องเป็นไปตามข้อกำหนดทางไฟฟ้าและเครื่องกลที่เข้มงวด

ข้อกำหนดที่สำคัญสำหรับวัสดุเสาอากาศ

1. ค่าคงที่ไดอิเล็กทริกต่ำ

Dk ต่ำช่วยให้มั่นใจได้ว่า:

การแพร่กระจายคลื่นแม่เหล็กไฟฟ้าเร็วขึ้น

ปรับปรุงการจับคู่อิมพีแดนซ์

ประสิทธิภาพการแผ่รังสีที่สูงขึ้น

ลดข้อผิดพลาดของเฟส

2. แทนเจนต์การสูญเสียต่ำ

Df ต่ำช่วยให้มั่นใจได้ว่า:

การดูดซับอิเล็กทริกน้อยที่สุด

อัตราขยายเสาอากาศที่สูงขึ้น

การลดทอนสัญญาณที่ต่ำกว่า

3. ประสิทธิภาพการส่งคลื่นสูง

เรโดมเสาอากาศและซับสเตรตอิเล็กทริกภายในต้อง:

ช่วยให้สามารถส่งคลื่นแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ

ลดการสูญเสียการสะท้อนให้เหลือน้อยที่สุด

รักษาความสมบูรณ์ของสัญญาณ

ระบบ PTFE เสริมใยแก้วอิเล็กทรอนิกส์ให้ความโปร่งใสที่เหมาะสมที่สุดแก่สัญญาณ RF เนื่องจาก Dk ต่ำและ Df ต่ำมาก

ในกรณีที่ใช้ผ้าแก้วอิเล็กทรอนิกส์ในเสาอากาศ

ชั้นสารตั้งต้นอิเล็กทริก

โครงสร้าง PCB ไมโครเวฟ

แผงคอมโพสิต Radome

ส่วนประกอบเสริมโครงสร้าง

ผ้าแก้วอิเล็กทรอนิกส์ รับประกันความเสถียรทางกล ความแม่นยำของมิติ และพฤติกรรมอิเล็กทริกที่สม่ำเสมอ

เหตุใดระบบอีพ็อกซี่จึงไม่เหมาะสำหรับเสาอากาศความถี่สูง

แม้ว่าผ้าแก้วอิเล็กทรอนิกส์ + อีพ็อกซี่จะประหยัด แต่ก็มี:

Dk ที่สูงขึ้น

Df ที่สูงขึ้น

การดูดซึมความชื้นสูงขึ้น

ดริฟท์อิเล็กทริกมากขึ้นเมื่อเวลาผ่านไป

ที่ความถี่ไมโครเวฟ ส่งผลให้ประสิทธิภาพของเสาอากาศลดลง

5. ผ้าไฟเบอร์กลาสเคลือบ PTFE

ผ้าใยแก้วเคลือบ PTFE ประกอบด้วย ผ้าใยแก้ว เคลือบด้วยชั้น PTFE

ลักษณะสำคัญ

ทนต่ออุณหภูมิสูง

พื้นผิวไม่ติด

ทนต่อสารเคมี

ทนต่อรังสียูวี

ทนต่อสภาพอากาศได้ดีเยี่ยม

ความแตกต่างที่สำคัญ

แม้ว่าผ้าไฟเบอร์กลาสเคลือบ PTFE จะมี PTFE แต่ก็ไม่ได้ออกแบบให้เป็นวัสดุพื้นผิว RF ที่ได้รับการออกแบบทางวิศวกรรม

ส่วนใหญ่จะใช้สำหรับ:

สายพานลำเลียง

เมมเบรนทางสถาปัตยกรรม

ฝาครอบทนความร้อนอุตสาหกรรม

การใช้งานป้องกันการกัดกร่อน

ไม่ได้ให้ประสิทธิภาพไดอิเล็กทริกที่ควบคุมตามที่ต้องการในพื้นผิวเสาอากาศ

6. การเปรียบเทียบประสิทธิภาพ

ระบบ	ดีเค	ฟ	ประสิทธิภาพคลื่นความถี่วิทยุ	อุณหภูมิในการทำงาน	แอปพลิเคชันหลัก
ผ้าแก้วอิเล็กทรอนิกส์ + อีพ็อกซี่	สูง	สูง	ปานกลาง	130–150°ซ	พีซีบีมาตรฐาน
ผ้าแก้วอิเล็กทรอนิกส์ + PTFE	ต่ำ	ต่ำมาก	ยอดเยี่ยม	>200°ซ	เสาอากาศสถานีฐานการสูญเสียต่ำ
ผ้าไฟเบอร์กลาสเคลือบ PTFE	ไม่ได้รับการออกแบบทางวิศวกรรม	ไม่ได้รับการออกแบบทางวิศวกรรม	โครงสร้างที่ไม่ใช่ RF	สูง	ทางอุตสาหกรรม

มุมมองวิศวกรรมขั้นสุดท้าย

ผ้าแก้วอิเล็กทรอนิกส์เป็นวัสดุเสริมแรงอเนกประสงค์ เมื่อรวมกับระบบเรซินที่แตกต่างกัน จะรองรับอุตสาหกรรมที่แตกต่างกันโดยสิ้นเชิง

ผ้าแก้วอิเล็กทรอนิกส์ + อีพ็อกซี่สนับสนุนการผลิตอุปกรณ์อิเล็กทรอนิกส์กระแสหลัก

ผ้าแก้วอิเล็กทรอนิกส์ + PTFE ช่วยให้ประสิทธิภาพ RF สูงในเสาอากาศสถานีฐานและระบบไมโครเวฟที่มีการสูญเสียต่ำ

ผ้าไฟเบอร์กลาสเคลือบ PTFE ทำหน้าที่ทนต่อความร้อนและการกัดกร่อนในอุตสาหกรรม

สำหรับโครงสร้างพื้นฐานการสื่อสารยุคถัดไป การผสมผสานระหว่างระบบเรซิน PTFE ที่เสริมด้วยผ้าแก้วอิเล็กทรอนิกส์ ทำให้เกิดความสมดุลที่เหมาะสมที่สุดของประสิทธิภาพการเป็นฉนวน ความแข็งแรงทางกล ความต้านทานต่ออุณหภูมิ และเสถียรภาพด้านสิ่งแวดล้อมในระยะยาว
