Förstå PP Honeycomb Core Struktur

PP bikakekärna är tillverkad av polypropenskivor som är termoformade och bundna till en hexagonal cellstruktur.

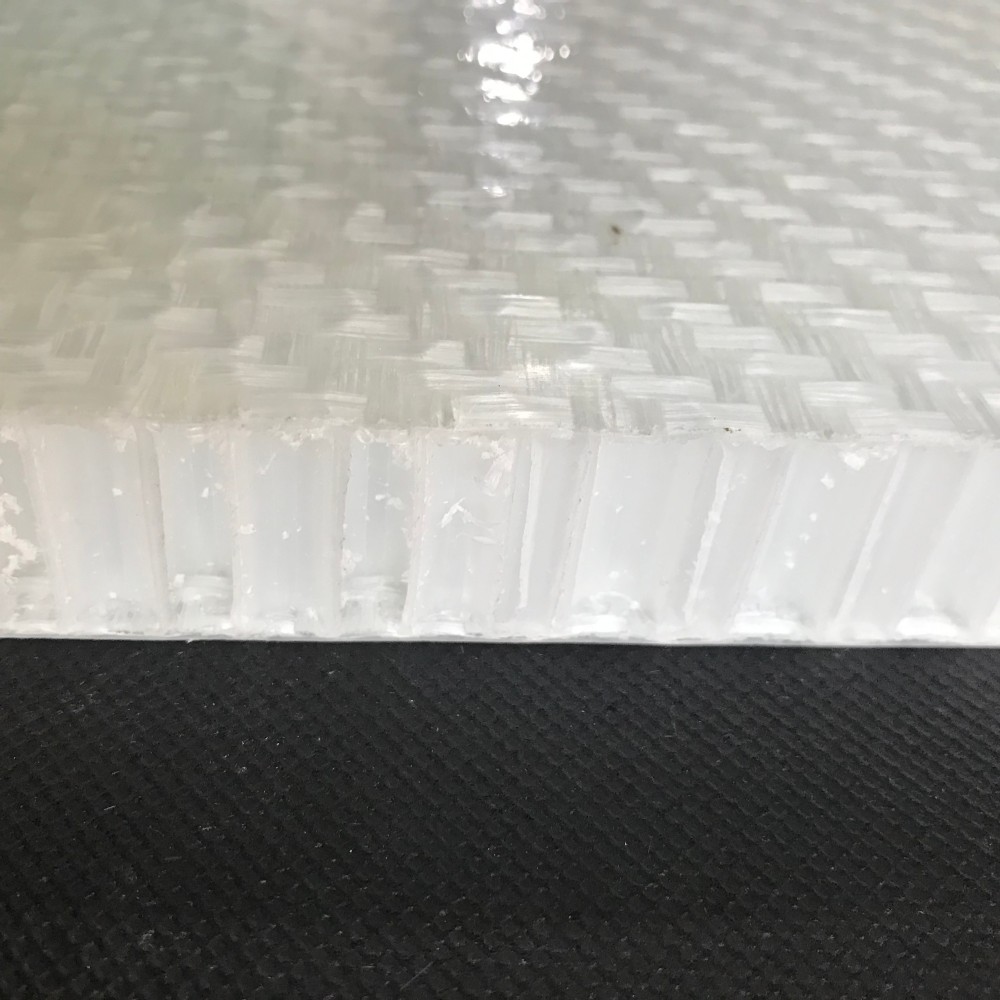

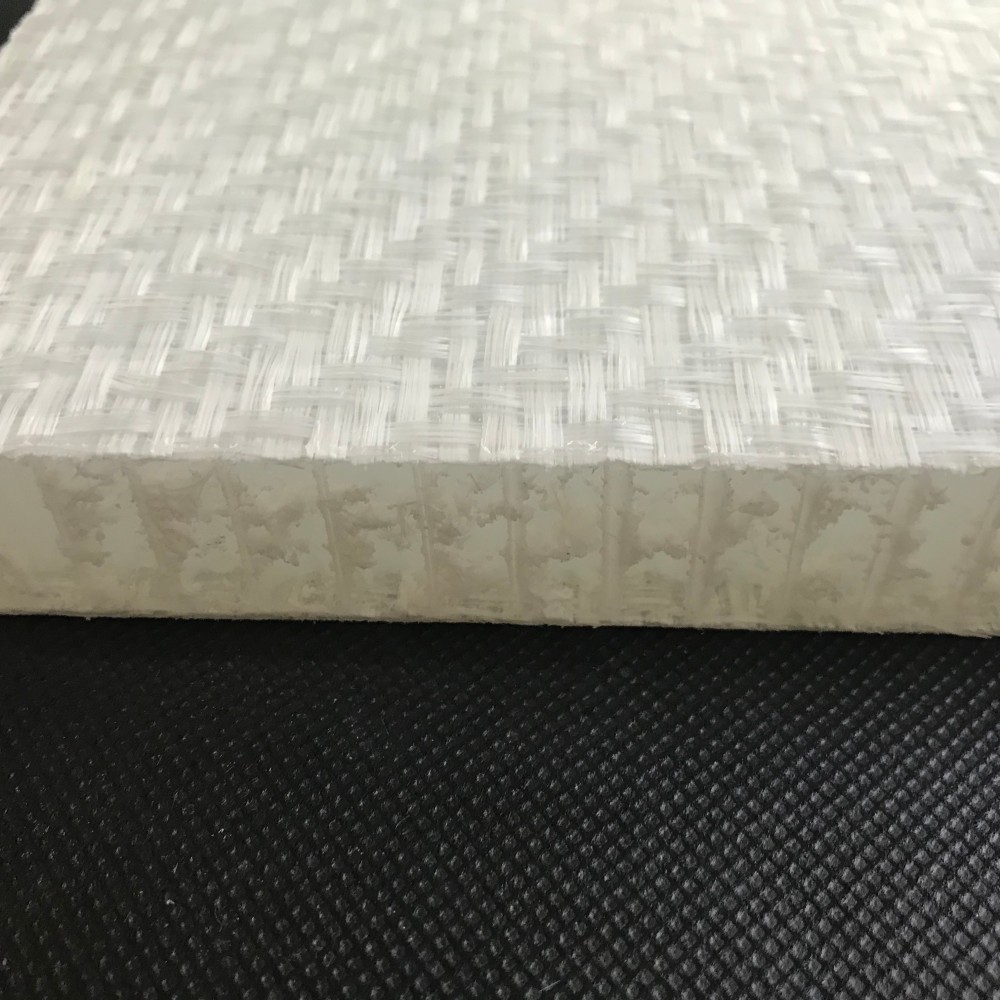

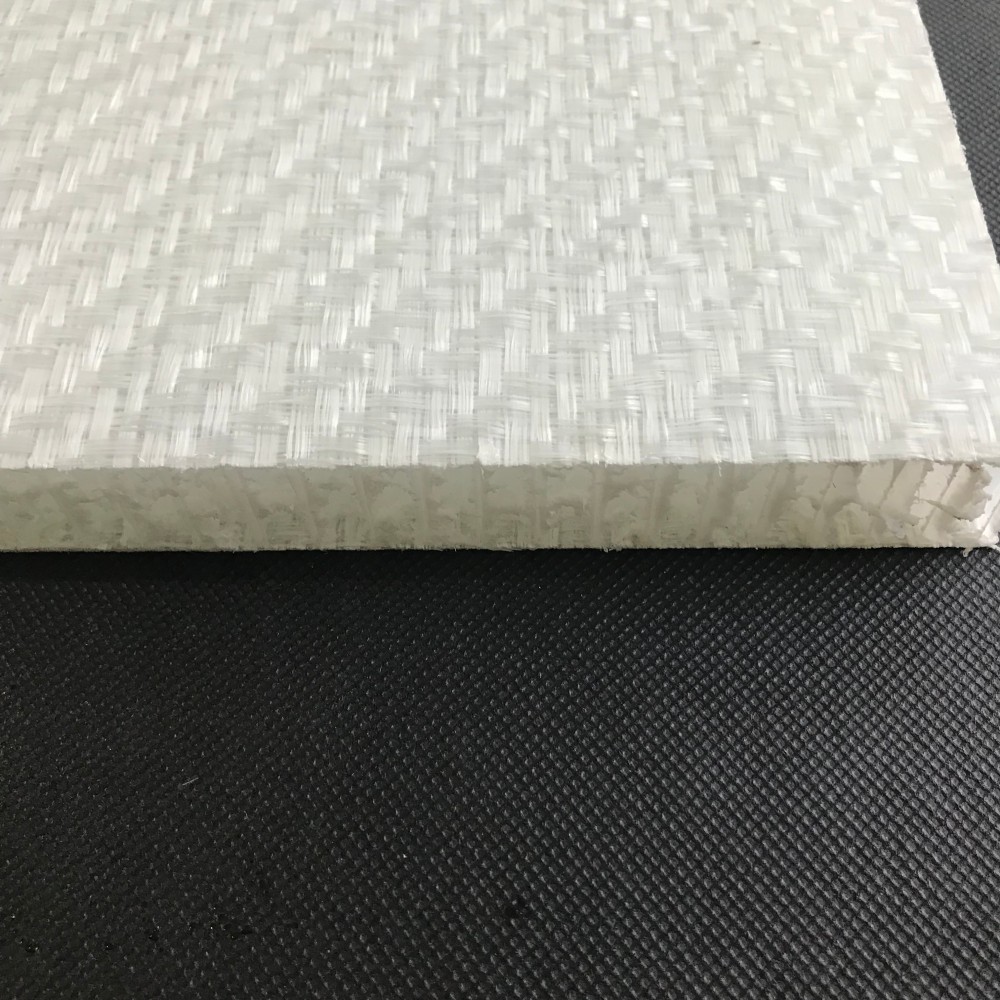

När den binds mellan kompositskal som glasfiber, kolfiber, aluminium eller termoplastlaminat, bildar honungskakan en lätt sandwichpanel med exceptionell styvhet.

En typisk sandwichstruktur består av:

· Topphud

· PP bikakekärna

· Bottenhud

Skalen bär drag- och tryckbelastningar, medan bikakekärnan motstår skjuvkrafter och separerar skinnen, vilket dramatiskt ökar böjstyvheten.

Varför tjocklek betyder mer än densitet

En vanlig missuppfattning är att ökande densitet alltid ger den största förbättringen av panelstyrkan.

I verkligheten har tjocklek vanligtvis en mycket större inverkan på böjstyvheten.

När paneltjockleken ökar ökar avståndet mellan skinnen.

Detta skapar ett större tröghetsmoment och förbättrar styvheten avsevärt.

Till exempel:

Kärntjocklek	Relativ böjstyvhet
10 mm	1×
20 mm	4×
30 mm	9×
40 mm	16×

En 30 mm panel kan vara flera gånger styvare än en 10 mm panel samtidigt som den tillför relativt liten vikt.

Därför ökar ingenjörer i allmänhet tjockleken innan den ökar densiteten.

Förstå PP Honeycomb Core Density

Densiteten representerar mängden polypropenmaterial som finns i bikakestrukturen.

Typisk PP bikakedensiteter inkluderar:

Densitet	Typiskt intervall
Ultralätt	60–80 kg/m³
Standard	80–100 kg/m³
Heavy Duty	100–120 kg/m³
Hög styrka	120–150 kg/m³

Högre densitet ger vanligtvis:

· Bättre tryckhållfasthet

· Förbättrad skruvhållning

· Högre skjuvhållfasthet

· Bättre slagtålighet

Men högre densitet betyder också:

· Ökad vikt

· Högre materialkostnader

Målet är inte att välja den högsta tillgängliga densiteten utan att anpassa densiteten till strukturella krav.

Hur tjocklek och densitet påverkar mekanisk prestanda

Tjocklek påverkar

Ökande tjocklek förbättrar:

· Panelstyvhet

· Nedböjningsmotstånd

· Spännförmåga

· Böjningsmotstånd

Typiska applikationer inkluderar:

10–15 mm

Lämplig för:

· Innerväggspaneler

· Dekorativa paneler

· Lätta partitioner

15–25 mm

Lämplig för:

· Lastbilens sidoväggar

· Husbilsinredning

· Lastcontainrar

25–40 mm

Lämplig för:

· Golvsystem

· Marint däck

· Fordonstak

40–80 mm

Lämplig för:

· Stora transportpaneler

· Konstruktionsgolv

· Arkitektoniska sandwichpaneler

Densitetspåverkan

Ökande densitet förbättrar:

· Skjuvhållfasthet

· Kompressionsmotstånd

· Hållbarhet för fästelement

· Lokalt belastningsmotstånd

Typiska rekommendationer:

60–80 kg/m³

Bäst för:

· Lätta invändiga paneler

· Icke-strukturella applikationer

80–100 kg/m³

Bäst för:

· Transportpaneler

· Allmänna sandwichkonstruktioner

100–120 kg/m³

Bäst för:

· Lastbilsgolv

· Applikationer för tunga fordon

120–150 kg/m³

Bäst för:

· Högbelastningskonstruktionspaneler

· Industriella plattformar

PP Honeycomb Tjocklek Val av applikation

Lastbils- och släppaneler

Transportbranschen är en av de största konsumenterna av PP-bikakepaneler.

Rekommenderad:

Ansökan	Tjocklek	Densitet
Sidovägg	15–25 mm	80–100 kg/m³
Tak	20–30 mm	80–100 kg/m³
Golv	25–40 mm	100–120 kg/m³

Förmånerna inkluderar:

· Viktminskning

· Ökad nyttolast

· Förbättrad bränsleeffektivitet

Husvagns- och husvagnspaneler

För fritidsfordon är det viktigt att balansera styvhet och vikt.

Rekommenderad:

Ansökan	Tjocklek	Densitet
Vägg	15–20 mm	80 kg/m³
Tak	20–30 mm	80–100 kg/m³
Golv	25–35 mm	100 kg/m³

Marina applikationer

Båtbyggare använder ofta PP honungskaka för att minska vikten samtidigt som strukturell integritet bibehålls.

Rekommenderad:

Ansökan	Tjocklek	Densitet
Invändigt skott	15–25 mm	80 kg/m³
Möbler	15–20 mm	80 kg/m³
Däck	25–40 mm	100–120 kg/m³

Fördelar:

· Ingen vattenabsorption

· Korrosionsbeständighet

· Utmärkt hållbarhet

Järnvägstransporter

Rälstillverkare kräver stora lättviktspaneler.

Rekommenderad:

Ansökan	Tjocklek	Densitet
Invändig panel	15–25 mm	80–100 kg/m³
Golvpanel	30–50 mm	100–120 kg/m³

Vanliga designmisstag

Välj densitet istället för tjocklek

Många köpare köper högdensitetskärnor och förväntar sig dramatiskt högre styvhet.

I de flesta fall ger ökad tjocklek bättre prestanda till lägre kostnad.

Överkonstruera strukturen

Välja en 150 kg/m³ kärna för en dekorativ väggpanel ger onödig tyngd och kostnad.

Ignorera hudmaterial

Hudmaterialet bidrar ofta mer till den totala prestandan än själva kärnan.

Överväga:

· Glasfiberskinn

· Kolfiberskinn

· Aluminiumskinn

· Termoplastiska kompositskinn

Den bästa designen optimerar både hud och kärna.

PP Honeycomb vs andra lätta kärnmaterial

Egendom	PP Honeycomb	PVC-skum	PET-skum
Vikt	Excellent	Bra	Bra
Slagtålighet	Excellent	Måttlig	Bra
Vattenbeständighet	Excellent	Excellent	Excellent
Återvinningsbarhet	Excellent	Begränsad	Excellent
Kosta	Låg	Medium	Medium
Termoplast	Ja	Inga	Ja

PP honeycomb är ofta den föredragna lösningen för transport- och industripaneler där slagtålighet och hållbarhet är prioriterade.

Snabbvalsguide

För de flesta projekt:

Lätta invändiga paneler

· Tjocklek: 10–15 mm

· Densitet: 60–80 kg/m³

Lastbils- och släppaneler

· Tjocklek: 20–30 mm

· Densitet: 80–100 kg/m³

Golvsystem

· Tjocklek: 30–40 mm

· Densitet: 100–120 kg/m³

Marine däck

· Tjocklek: 25–40 mm

· Densitet: 100–120 kg/m³

Kraftiga strukturella paneler

· Tjocklek: 40–80 mm

· Densitet: 120–150 kg/m³

Slutsats

Att välja rätt PP bikakekärnans tjocklek och densitet är avgörande för att uppnå den idealiska balansen mellan vikt, styvhet, styrka och kostnad.

Som en generell regel har tjocklek ett större inflytande på böjstyvheten, medan densiteten främst påverkar kompressions- och skjuvningsprestanda.

För de flesta transport-, marin- och industriella sandwichpaneler, en densitet på 80–120 kg/m³ i kombination med en tjocklek på 20–40 mm ger den bästa balansen mellan prestanda och ekonomi.

Genom att förstå förhållandet mellan tjocklek, densitet och strukturella krav kan ingenjörer och köpare designa lättviktskompositpaneler som maximerar effektiviteten utan att spendera för mycket på material.
