PP բջիջի միջուկը դարձել է ամենաշատ օգտագործվող թեթև միջուկային նյութերից մեկը տրանսպորտի, ծովային, շինարարության և արդյունաբերական կոմպոզիտային կիրառություններում: Շնորհիվ իր կոշտության և քաշի գերազանց հարաբերակցության, հարվածային դիմադրության, կոռոզիոն դիմադրության և վերամշակման՝ PP մեղրախորիսխն ավելի ու ավելի է փոխարինում նրբատախտակին, պինդ պլաստիկ թիթեղներին և ավանդական սենդվիչ կառույցներին:

Այնուամենայնիվ, ճիշտ PP բջիջ ընտրելը այնքան էլ պարզ չէ, որքան մատչելի ամենաթեթև տարբերակը:

Սենդվիչ վահանակի աշխատանքը մեծապես կախված է երկու կարևոր գործոններից.

· Միջուկի հաստությունը

· Միջուկի խտությունը

Սխալ համադրություն ընտրելը կարող է հանգեցնել ավելորդ քաշի, անբավարար կոշտության, վահանակի վաղաժամ ձախողման կամ ավելորդ նյութական ծախսերի:

Այս ուղեցույցը բացատրում է, թե ինչպես են հաստությունը և խտությունը ազդում վահանակի աշխատանքի վրա և տալիս է գործնական առաջարկություններ տարբեր ոլորտների և կիրառությունների համար:

Հասկանալով PP բջիջների հիմնական կառուցվածքը

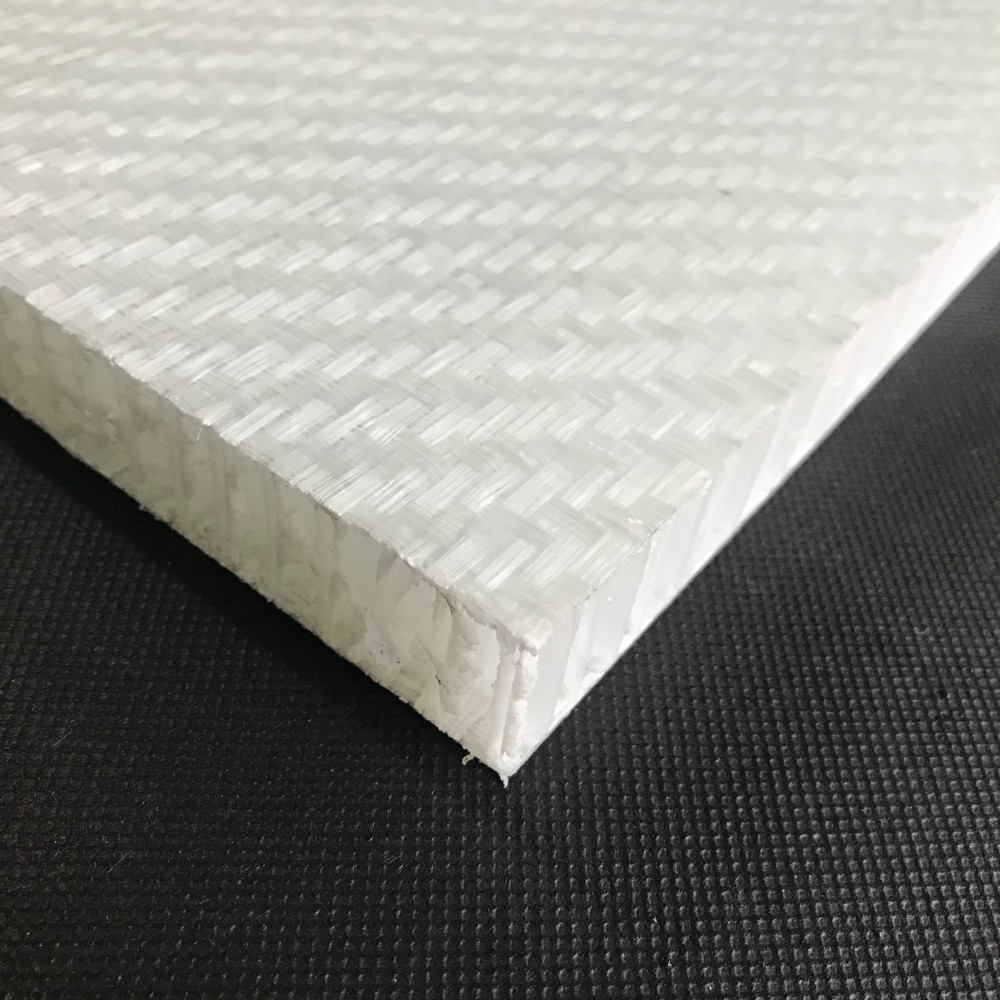

PP մեղրախորիսխի միջուկը պատրաստված է պոլիպրոպիլենային թիթեղներից, որոնք ջերմային ձևավորվում և կապվում են վեցանկյուն բջջային կառուցվածքի մեջ:

Երբ կապվում է կոմպոզիտային կաշվից, ինչպիսիք են ապակեպլաստե, ածխածնային մանրաթել, ալյումին կամ ջերմապլաստիկ լամինատներ, մեղրախորիսխը ձևավորում է թեթև սենդվիչ վահանակ՝ բացառիկ կոշտությամբ:

Սովորական սենդվիչ կառուցվածքը բաղկացած է.

· Վերևի մաշկ

· PP բջիջի միջուկ

· Ներքևի մաշկ

Կաշիները կրում են առաձգական և սեղմող բեռներ, մինչդեռ մեղրախորիսխի միջուկը դիմադրում է կտրող ուժերին և բաժանում է կաշիները՝ կտրուկ բարձրացնելով ճկման կոշտությունը:

Ինչու է հաստությունն ավելի կարևոր, քան խտությունը

Ընդհանուր սխալ պատկերացումներից մեկն այն է, որ աճող խտությունը միշտ ապահովում է վահանակի ամրության ամենամեծ բարելավումը:

Իրականում հաստությունը սովորաբար շատ ավելի մեծ ազդեցություն է ունենում ճկման կոշտության վրա:

Երբ վահանակի հաստությունը մեծանում է, երեսվածքների միջև հեռավորությունը մեծանում է:

Սա ստեղծում է իներցիայի ավելի մեծ պահ և զգալիորեն բարելավում է կոշտությունը:

Օրինակ.

Միջուկի հաստությունը	Հարաբերական ճկման կոշտություն
10 մմ	1×
20 մմ	4×
30 մմ	9×
40 մմ	16×

30 մմ վահանակը կարող է մի քանի անգամ ավելի կոշտ լինել, քան 10 մմ վահանակը, մինչդեռ համեմատաբար քիչ քաշ է ավելացնում:

Հետեւաբար, ինժեներները, ընդհանուր առմամբ, մեծացնում են հաստությունը նախքան խտությունը բարձրացնելը:

Հասկանալով PP բջիջների միջուկի խտությունը

Խտությունը ներկայացնում է պոլիպրոպիլենային նյութի քանակությունը, որը պարունակվում է բջիջների կառուցվածքում:

Բնորոշ PP մեղրախորիսխի խտությունները ներառում են.

Խտություն	Տիպիկ միջակայք
Գերթեթև	60–80 կգ/մ⊃3;
Ստանդարտ	80–100 կգ/մ⊃3;
Ծանր պարտականություն	100–120 կգ/մ⊃3;
Բարձր ուժ	120–150 կգ/մ⊃3;

Ավելի բարձր խտությունը սովորաբար ապահովում է.

· Ավելի լավ սեղմման ուժ

· Բարելավված պտուտակային պահում

· Ավելի բարձր կտրվածքային ուժ

· Ավելի լավ ազդեցության դիմադրություն

Այնուամենայնիվ, ավելի բարձր խտությունը նշանակում է նաև.

· Քաշի ավելացում

· Ավելի բարձր նյութական ծախսեր

Նպատակը ոչ թե առավելագույն հասանելի խտությունն ընտրելն է, այլ խտությունը կառուցվածքային պահանջներին համապատասխանելը:

Ինչպես են հաստությունը և խտությունը ազդում մեխանիկական աշխատանքի վրա

Հաստության ազդեցությունը

Հաստության ավելացումը բարելավում է.

· Վահանակի կոշտություն

· Շեղման դիմադրություն

· Անցման հնարավորություն

· Ճկման դիմադրություն

Տիպիկ հավելվածները ներառում են.

10–15 մմ

Հարմար է:

· Ներքին պատի վահանակներ

· Դեկորատիվ վահանակներ

· Թեթև միջնապատեր

15–25 մմ

Հարմար է:

· Բեռնատարների կողային պատերը

· RV ինտերիեր

· Բեռնարկղեր

25–40 մմ

Հարմար է:

· Հատակի համակարգեր

· Ծովային տախտակամածներ

· Տրանսպորտային միջոցների տանիքներ

40–80 մմ

Հարմար է:

· Խոշոր տրանսպորտային վահանակներ

· Կառուցվածքային հատակներ

· Ճարտարապետական ​​սենդվիչ վահանակներ

Խտության ազդեցությունները

Աճող խտությունը բարելավում է.

· Կտրող ուժ

· Սեղմման դիմադրություն

· Ամրակման հզորությունը

· Տեղական ծանրաբեռնվածության դիմադրություն

Տիպիկ առաջարկություններ.

60–80 կգ/մ⊃3;

Լավագույնը՝

· Թեթև ներքին պանելներ

· Ոչ կառուցվածքային կիրառություններ

80–100 կգ/մ⊃3;

Լավագույնը՝

· Տրանսպորտային վահանակներ

· Ընդհանուր սենդվիչ կառույցներ

100–120 կգ/մ⊃3;

Լավագույնը՝

· Բեռնատարների հատակներ

· Ծանր տրանսպորտային միջոցների կիրառումներ

120–150 կգ/մ⊃3;

Լավագույնը՝

· Բարձր բեռնվածության կառուցվածքային վահանակներ

· Արդյունաբերական հարթակներ

PP մեղրախորիսխի հաստության ընտրություն ըստ կիրառման

Բեռնատար և կցասայլերի վահանակներ

Տրանսպորտային արդյունաբերությունը PP բջիջների պանելների խոշորագույն սպառողներից է:

Առաջարկվում է.

Դիմում	Հաստություն	Խտություն
Կողային պատը	15–25 մմ	80–100 կգ/մ⊃3;
Տանիք	20–30 մմ	80–100 կգ/մ⊃3;
Հարկ	25–40 մմ	100–120 կգ/մ⊃3;

Առավելությունները ներառում են.

· Քաշի նվազեցում

· Բարձրացված ծանրաբեռնվածություն

· Բարելավված վառելիքի արդյունավետություն

RV և Caravan Panels

Հանգստի մեքենաների համար կարևոր է կոշտության և քաշի հավասարակշռումը:

Առաջարկվում է.

Դիմում	Հաստություն	Խտություն
Պատ	15–20 մմ	80 կգ/մ⊃3;
Տանիք	20–30 մմ	80–100 կգ/մ⊃3;
Հարկ	25–35 մմ	100 կգ/մ⊃3;

Ծովային հավելվածներ

Նավակ շինարարները հաճախ օգտագործում են PP մեղրախորիսխ՝ քաշը նվազեցնելու համար՝ պահպանելով կառուցվածքային ամբողջականությունը:

Առաջարկվում է.

Դիմում	Հաստություն	Խտություն
Ինտերիերի միջնորմ	15–25 մմ	80 կգ/մ⊃3;
Կահույք	15–20 մմ	80 կգ/մ⊃3;
Տախտակամած	25–40 մմ	100–120 կգ/մ⊃3;

Առավելությունները:

· Ջրի կլանման բացակայություն

· Կոռոզիոն դիմադրություն

· Գերազանց ամրություն

Երկաթուղային տրանսպորտ

Ռելսերի արտադրողները պահանջում են մեծ, թեթև վահանակներ:

Առաջարկվում է.

Դիմում	Հաստություն	Խտություն
Ներքին վահանակ	15–25 մմ	80–100 կգ/մ⊃3;
Հատակի վահանակ	30–50 մմ	100–120 կգ/մ⊃3;

Դիզայնի ընդհանուր սխալները

Ընտրելով խտություն՝ հաստության փոխարեն

Շատ գնորդներ գնում են բարձր խտության միջուկներ՝ ակնկալելով կտրուկ բարձր կոշտություն:

Շատ դեպքերում, հաստության աճը ապահովում է ավելի լավ կատարում ավելի ցածր գնով:

Կառուցվածքի չափից ավելի ինժեներականացում

Ընտրելով 150 կգ/մ⊃3; դեկորատիվ պատի վահանակի միջուկը ավելացնում է ավելորդ քաշ և ծախս:

Անտեսելով մաշկի նյութը

Մաշկի նյութը հաճախ ավելի շատ է նպաստում ընդհանուր աշխատանքին, քան բուն միջուկը:

Հաշվի առեք.

· Ապակեպլաստե երեսվածքներ

· Ածխածնային մանրաթելից երեսվածքներ

· Ալյումինե երեսվածքներ

· Թերմոպլաստիկ կոմպոզիտային երեսվածքներ

Լավագույն դիզայնը օպտիմալացնում է ինչպես մաշկը, այնպես էլ միջուկը:

PP Honeycomb ընդդեմ այլ թեթև հիմնական նյութերի

Սեփականություն	PP մեղրախորիսխ	PVC փրփուր	PET փրփուր
Քաշը	Գերազանց	Լավ	Լավ
Ազդեցության դիմադրություն	Գերազանց	Չափավոր	Լավ
Ջրակայունություն	Գերազանց	Գերազանց	Գերազանց
Վերամշակելիություն	Գերազանց	Սահմանափակ	Գերազանց
Արժեքը	Ցածր	Միջին	Միջին
Թերմոպլաստիկ	Այո՛	Ոչ	Այո՛

PP մեղրախորիսխը հաճախ նախընտրելի լուծումն է տրանսպորտի և արդյունաբերական վահանակների համար, որտեղ առաջնահերթություն են հանդիսանում ազդեցության դիմադրությունը և կայունությունը:

Արագ ընտրության ուղեցույց

Նախագծերի մեծ մասի համար.

Թեթև ինտերիերի վահանակներ

· Հաստությունը՝ 10–15 մմ

· Խտությունը՝ 60–80 կգ/մ⊃3;

Բեռնատար և կցասայլերի վահանակներ

· Հաստությունը՝ 20–30 մմ

· Խտությունը՝ 80–100 կգ/մ⊃3;

Հատակների համակարգեր

· Հաստությունը՝ 30–40 մմ

· Խտությունը՝ 100–120 կգ/մ⊃3;

Ծովային տախտակամածներ

· Հաստությունը՝ 25–40 մմ

· Խտությունը՝ 100–120 կգ/մ⊃3;

Ծանր պարտականությունների կառուցվածքային վահանակներ

· Հաստությունը՝ 40–80 մմ

· Խտությունը՝ 120–150 կգ/մ⊃3;

Եզրակացություն

PP բջիջի միջուկի հաստության և խտության ճիշտ ընտրությունը կարևոր է քաշի, կոշտության, ամրության և արժեքի միջև իդեալական հավասարակշռություն ձեռք բերելու համար:

Որպես ընդհանուր կանոն, հաստությունը ավելի մեծ ազդեցություն ունի ճկման կոշտության վրա, մինչդեռ խտությունը հիմնականում ազդում է սեղմման և կտրվածքի վրա:

Տրանսպորտային, ծովային և արդյունաբերական սենդվիչ վահանակների մեծ մասի համար՝ 80–120 կգ/մ⊃3 խտություն; 20–40 մմ հաստությամբ համակցված ապահովում է կատարողականի և տնտեսության լավագույն հավասարակշռությունը:

Հասկանալով հաստության, խտության և կառուցվածքային պահանջների միջև կապը՝ ինժեներներն ու գնորդները կարող են նախագծել թեթև կոմպոզիտային վահանակներ, որոնք առավելագույնի են հասցնում արդյունավետությունը՝ առանց նյութերի վրա ավելորդ ծախսերի:
