چگونه قایق FRP بسازیم؟

از فیبر تا بدنه: هنر و علم ساخت قایق های FRP

تصور کنید ظرفی را بسازید که سبک‌تر از فولاد است، در برابر زنگ‌زدگی مقاوم است و به شکلی است که امواج را برش می‌دهد - همه اینها از رزین مایع و پارچه خشک شروع می‌شوند. برای بیش از 50 سال، قایق‌های پلاستیکی تقویت‌شده با فایبر گلاس (FRP) طراحی دریایی را متحول کرده‌اند و استحکام الیاف شیشه را با انعطاف‌پذیری پلیمری ترکیب کرده‌اند تا بدنه‌هایی ایجاد کنند که برای دهه‌ها اقیانوس‌های خشن را تحمل می‌کنند. چه یک قایق گشتی نیروی دریایی سلطنتی با سرعت 40 گره 4 یا یک قایق ماهیگیری دست ساز2 باشد، جادو در مواد و مهارت نهفته است. بیایید دریابیم که چگونه خام به هنر دریایی تبدیل می شود.

مواد اولیه: FRP 'پانتری'

هر قایق FRP با چهار عنصر اصلی شروع می شود:

الیاف شیشه (اسکلت): این ستون ساختاری شماست.

الیاف شیشه الکترونیکی  بر سازه های دریایی برای تعادل هزینه به عملکرد غالب است، که معمولاً به صورت زیر ارائه می شود:

تشک رشته خرد شده (CSM): الیاف تصادفی (ایده آل برای منحنی های منطبق)

رووینگ بافته شده (WR): استحکام جهتی برای نواحی پر بار (میله‌ها، رشته‌ها)

روبند سطحی: یک لایه آرایشی ظریف در زیر پوشش ژل17.

نکته حرفه ای: هنگامی که انتظار می رود در معرض آب شور قرار بگیرید، «شیشه بدون قلیایی» (E-glass) را انتخاب کنید—مقاومت در برابر خوردگی آن بسیار مهم است.



سیستم های رزین (چسب): رزین ها الیاف را اشباع می کنند و آنها را به یک کامپوزیت جامد متصل می کنند.

انواع کلیدی:

رزین پلی استر : مقرون به صرفه است و به طور گسترده استفاده می شود (به عنوان مثال، Orthophthalic 191A)

وینیل استر: عایق رطوبتی عالی برای بدنه های با کارایی بالا (متداول در کشتی های دریایی)

اپوکسی: مقاومت عالی در برابر چسبندگی/رطوبت - ایده آل برای تعمیرات یا مفاصل بحرانی.

نسبت بحرانی: محتوای فیبر باید 35-50٪ وزنی داشته باشد - رزین بیش از حد قایق را ضعیف می کند. خیلی کم لکه های خشک بر جای می گذارد.

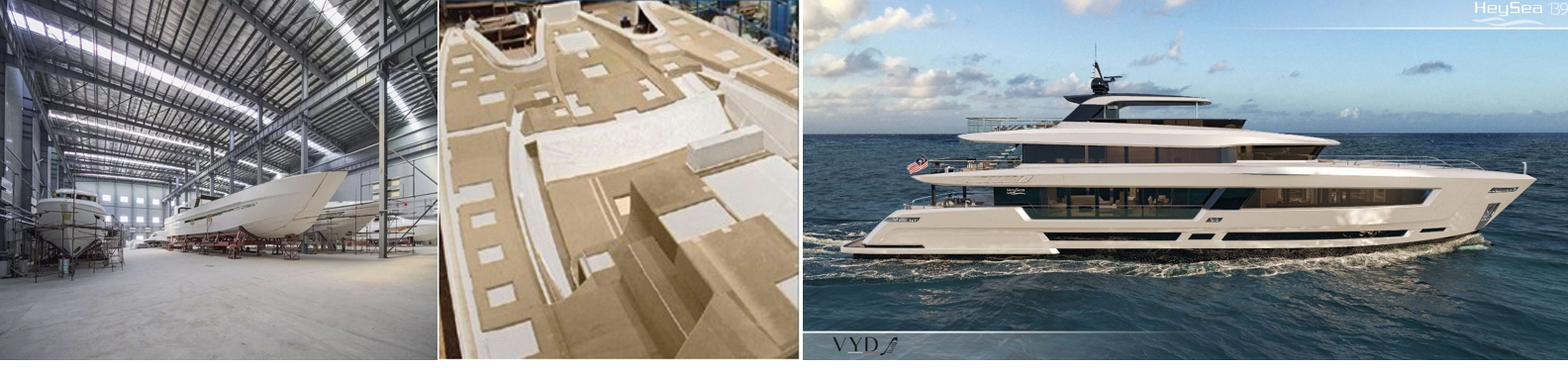

مواد اصلی (استیفنر):

هسته ها که بین لایه های فیبر قرار می گیرند بدون وزن استحکام می بخشند:

چوب بالسا انتهای دانه: استحکام بالایی دارد اما باید از قبل خیس شود تا از پوسیدگی در لبه های بریده شده جلوگیری شود.

فوم پی وی سی : سلول بسته (به عنوان مثال، Divinycell) - در برابر نفوذ آب مصون است، به راحتی با CNC برش برای اشکال پیچیده بدنه.

مراقب باشید: مفاصل هسته نقاط شکست هستند.

لبه های اریب یا الیاف را دور بریدگی ها بپیچید تا از ترک و نفوذ آب جلوگیری کنید



لوازم و مواد افزودنی (The Fine Tuning):

پوشش ژل: لایه سطحی رنگی مقاوم در برابر اشعه ماوراء بنفش (ضخامت 0.5-0.75 میلی متر)

کاتالیزورها و شتاب‌دهنده‌ها: سخت‌کننده‌های MEKP + افزودنی‌های کبالت، رزین را پخت می‌کنند - از 1 تا 3 درصد وزنی استفاده می‌شود.

Release Wax/PVA: از چسبیدن قایق به قالب ها جلوگیری می کند.

پرکننده های کاربردی: گرافن برای ضد پیری. اکسید روی برای پایداری UV

مواد مصرفی تزریق خلاء: فیلم کیسه‌ای، لایه لایه بردار، حصیر اصلی

ساخت بدنه: یک قدم به قدم

Ⅰ. آماده سازی قالب: تولد فرم

قایق های FRP زندگی خود را در قالب ماده (مقعر) - اغلب چوبی یا FRP موجود - که با موم رهاسازی پوشانده شده است، شروع می کنند. این یک روکش بیرونی صاف و یکدست را تضمین می کند3. برای ساخت‌های یک‌باره، کارورها مدل‌های پلاگین را از چوب/فوم شکل می‌دهند، سپس قالبی را در فایبرگلاس می‌ریزند. دقت مهم است: هر نقصی در هر بدنه تکرار می شود.

Ⅱ. پوشش ژل: پوست

پوشش ژل را در قالب اسپری یا برس بزنید. 0.5 تا 0.75 میلی متر نقطه شیرین است - نازکتر بافت ضعیف را به خطر می اندازد. ضخیم تر باعث ایجاد ترک می شود19. بگذارید به 'انگشت خشک' برسد (چسب است اما چسبنده نیست).

Ⅲ. Layup: Building Strength Layer by Layer

لایه مانع:

برای جلوگیری از بافت پارچه 'Print-through' یک روبند سطح غنی از رزین یا CSM (80٪ رزین) را روی پوشش ژل بزنید.

لمینت ساختاری:

لایه های جایگزین CSM و WR:

چیدمان دست:

رزین را در پارچه بغلتانید، با هدف 65٪ رزین / 35٪ فیبر.

تزریق خلاء (VARI):

قالب را کیسه کنید، رزین را از طریق الیاف خشک بمکید - محتوای فیبر را تا 50٪ افزایش می دهد تا بدنه سبک تر و قوی تر شود.

یکپارچه سازی هسته:

بالسا یا فوم از قبل خیس شده را روی لمینت مرطوب قرار دهید. لبه ها را با الیاف بپیچید تا هسته روی پوست قفل شود. هرگز شکاف های هسته را به تنهایی با رزین پر نکنید - تحت استرس ترک می خورد!

نسبت فیبر به رزین به روش Layup

روش	محتوای فیبر	محتوای رزین	استفاده از مورد
چیدمان دست	35%	65%	قایق های کوچک، تعمیرات
تزریق خلاء	45-50٪	50-55٪	کشتی های با کارایی بالا
رووینگ تمام بافته شده	50%	50%	به ندرت استفاده می شود (پیوند ضعیف)

Ⅳ. تقویت: استخوان های قایق

هنگامی که پوسته درمان می شود:

برای سفتی، رشته ها و دیوارهای طولی (اغلب با فوم یا چوب) اضافه کنید.

با استفاده از چسب ساختاری + زبانه های فیبر چسباندن - از سوراخ کردن نقاط ضعف خودداری کنید

برای پوسته های قدیمی تر (بیش از 3 ماه)، سطوح را با استایرن نرم کنید - نه با استون (FRP را حل می کند!).

Ⅴ. تخریب و تکمیل

پس از 12-24 ساعت پخت (یا به ازای مشخصات رزین):

پوسته را آزاد کنید، لبه ها را برش دهید و ماسه بزنید.

ورق بزنید، سپس قطعات داخلی را نصب کنید: عرشه، کابین، تخت موتور.

پس از درمان در نور خورشید یا اتاق های گرم، قدرت را به حداکثر می رساند.

نکات حرفه ای از کارخانه کشتی سازی

ریاضی رزین:

دسته های کوچک را با هم مخلوط کنید - عمل آوری گرمایی ایجاد می کند که می تواند لمینت ها را تاب دهد.

اهمیت آب و هوا:

کار در دمای 15-25 درجه سانتیگراد؛ رطوبت باعث کند شدن درمان می شود

ابتدا تست کنید:

همیشه نسبت رزین/کاتالیزور را روی ضایعات آزمایش کنید - این شیمی است، نه حدس و گمان.

به فناوری پیشرفته بروید:

از شبیه‌سازی‌های قانون دارسی برای بهینه‌سازی مسیرهای جریان تزریق خلاء استفاده کنید - باعث صرفه‌جویی در زمان و مواد می‌شود.



چرا FRP دوام می آورد؟

از قایق های ماهیگیری 6 متری گرفته تا رهگیرهای دریایی، FRP دوام را با آزادی طراحی متعادل می کند.

بهینه‌سازی‌های مدرن - مانند رزین‌های دوپ شده با گرافن 5 یا رشته‌های تقویت‌شده با کربن4 - همچنان عملکرد خود را افزایش می‌دهند. بله، به مهارت نیاز دارد: اندازه گیری رزین، قرار دادن هسته ها، باز کردن حباب های هوا. اما هنگامی که رزین زیر دست کشتی‌ران به فیبر می‌پیوندد، مایع تبدیل به زره می‌شود که آماده برخورد با دریا است.

قایق نزدیکترین چیزی است که ما به بال در آب داریم. چه در حال کاردستی یا کشتی تفریحی باشید، به یاد داشته باشید: هر بدنه FRP علمی است که توسط عرق شکل می گیرد.
