Вугляроднае валакно куленепрабівальнае? Праўда пра трываласць супраць ударатрываласці

Чаму вугляроднае валакно не з'яўляецца куленепрабівальным

На першы погляд, здаецца лагічным, што «трывалы» матэрыял павінен быць здольны спыніць кулю. Аднак балістычныя характарыстыкі залежаць ад чагосьці зусім іншага: здольнасці паглынаць і рассейваць энергію.

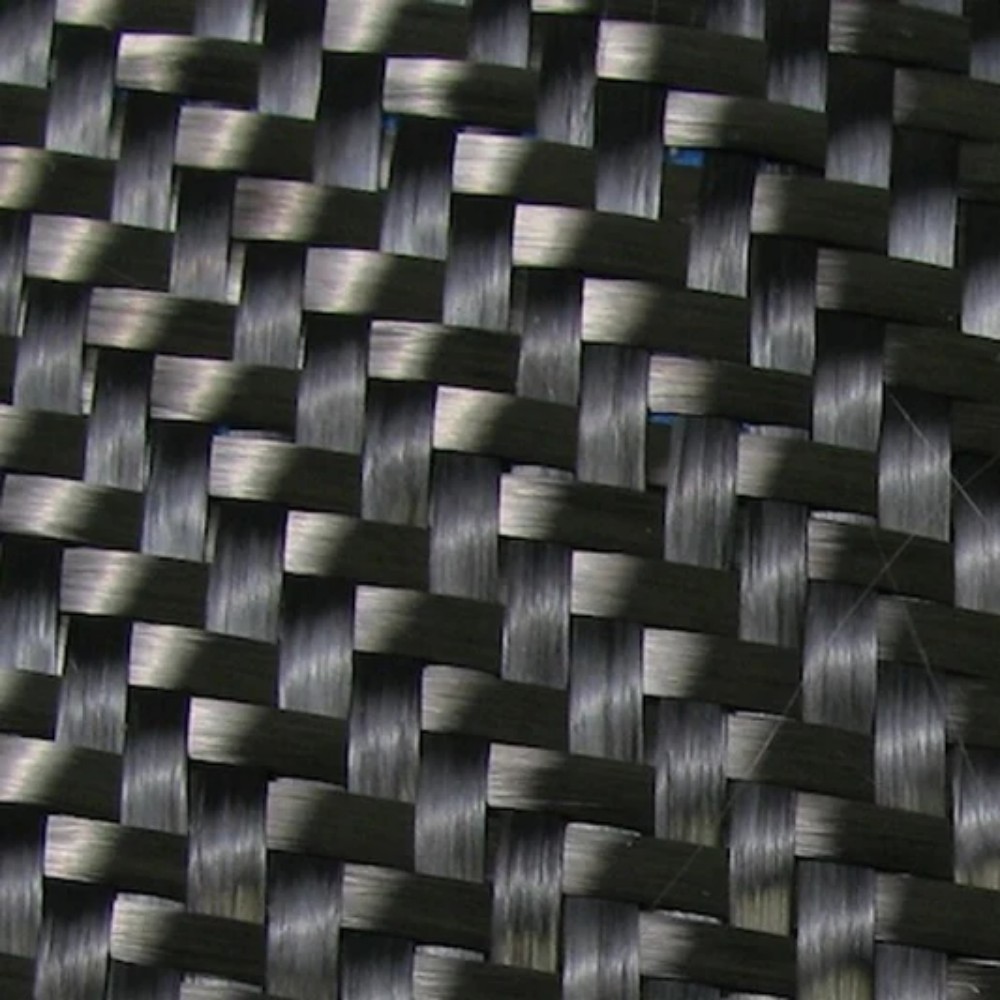

Кампазіты з вугляроднага валакна характарызуюцца:

· Вельмі высокая трываласць на разрыў

· Высокая калянасць (модуль)

· Нізкая ступень дэфармацыі да разбурэння (звычайна каля 1–2%)

Гэта спалучэнне робіць вугляроднае валакно надзвычай жорсткім, але адносна далікатным.

Калі куля трапляе ў ламінат з вугляроднага валакна, энергія перадаецца практычна імгненна. Замест таго, каб дэфармаваць і распаўсюджваць гэтую энергію, матэрыял адчувае:

· Разрыў валакна

· Парэпанне матрыцы смалы

· Межслойное расслаенне

· Раптоўная фрагментацыя

Паколькі вугляроднае валакно не мае здольнасці значна расцягвацца або дэфармавацца, яно не можа эфектыўна рассейваць кінэтычную энергію снарада. У выніку ён хутчэй выходзіць з ладу, чым абараняе.

Што робіць матэрыял куленепрабівальным?

Матэрыялы, якія выкарыстоўваюцца для балістычнай абароны, паводзяць сябе зусім інакш, чым вугляроднае валакно. Замест таго, каб супраціўляцца сіле праз цвёрдасць, яны прызначаны для паглынання, размеркавання і рассейвання энергіі.

Два з найбольш шырока выкарыстоўваюцца балістычных матэрыялаў:

кеўлар

Кеўлар - гэта араміднае валакно, вядомае сваёй выключнай трываласцю. Пры ўдары яго валакна могуць расцягвацца і размяркоўваць сілу на шырокую плошчу. Ключавым механізмам з'яўляецца выцягванне валакна, якое паглынае значную колькасць энергіі перад выхадам з ладу.

СВМПЭ

UHMWPE - яшчэ адзін перадавы матэрыял, які выкарыстоўваецца ў сучаснай балістычнай брані. Ён спалучае нізкую шчыльнасць з надзвычай высокай ударатрываласцю, што дазваляе спыняць снарады, застаючыся пры гэтым лёгкім.

Гэтыя матэрыялы працуюць, таму што яны:

· Дэфармаваць, а не разбіваць

· Распаўсюджванне ўздзеяння на некалькі слаёў

· Пераўтварэнне кінетычнай энергіі ў цеплавую і дэфармацыйную

Вугляроднае валакно супраць кеўлару: разуменне розніцы

Як праектуюцца рэальныя балістычныя структуры

У рэальных праграмах ні адзін матэрыял не робіць усё. Балістычныя сістэмы звычайна ўяўляюць сабой шматслаёвыя кампазітныя структуры, кожны пласт выконвае пэўную функцыю.

Тыповая балістычная канструкцыя можа ўключаць у сябе:

· Цвёрды вонкавы пласт (напрыклад, кераміка), каб разбіць або дэфармаваць снарад

· Энергапаглынальны пласт з кеўлару або UHMWPE

· Апорны пласт для дадатковай падтрымкі і стабільнасці

Дзе робіць вугляроднае валакно ўпісваецца ў гэтую сістэму?

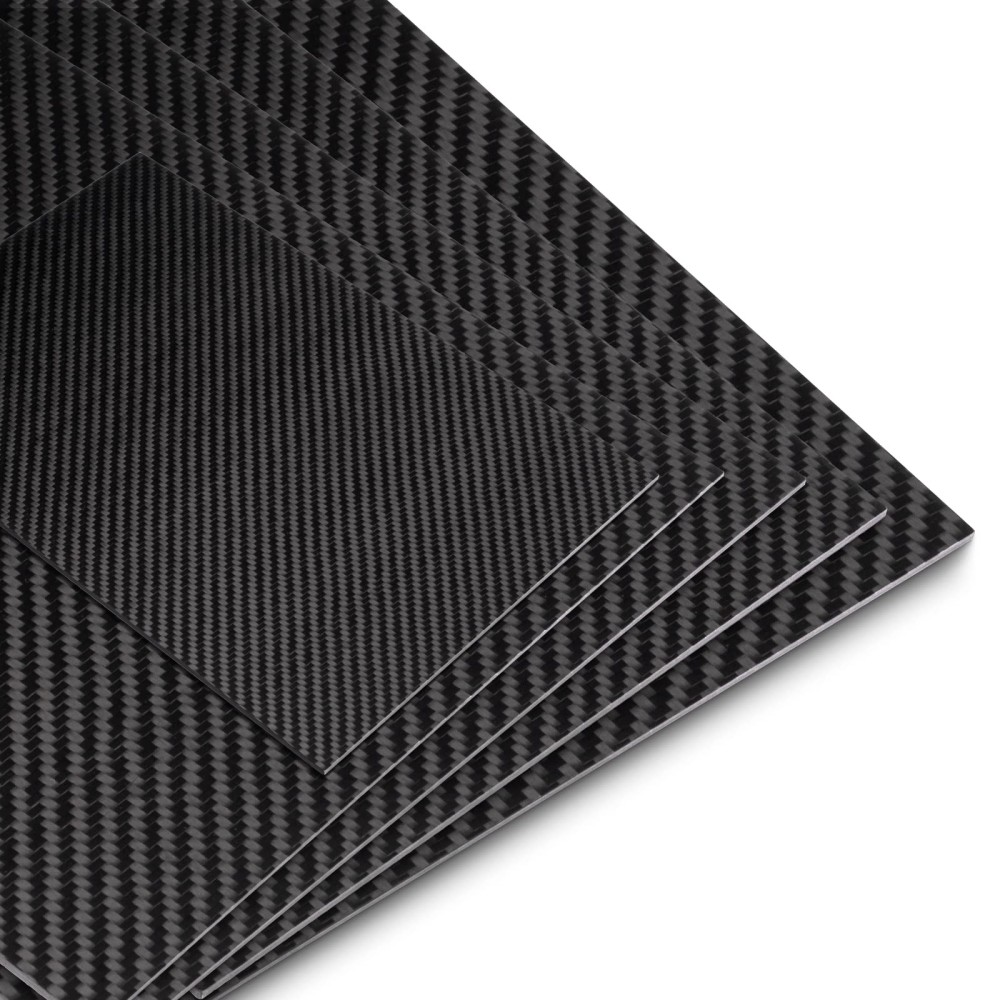

Вугляроднае валакно часам выкарыстоўваецца як:

· Знешняя структурная абалонка

· Лёгкі апорны пласт

· Абсадны матэрыял для кампазіцыйных вузлоў

Аднак ён не выкарыстоўваецца ў якасці асноўнага балістычнага пласта, таму што не можа забяспечыць неабходнае паглынанне энергіі.

Ці можна выкарыстоўваць вугляроднае валакно ў балістычных мэтах?

Дзе вугляроднае валакно - правільны выбар

Хоць гэта і не куленепрабівальны, вугляроднае валакно застаецца адным з найважнейшых матэрыялаў у сучасным машынабудаванні.

Гэта пераважны выбар для прыкладанняў, якія патрабуюць:

· Высокае стаўленне калянасці да вагі

· Стабільнасць памераў

· Трываласць канструкцыі

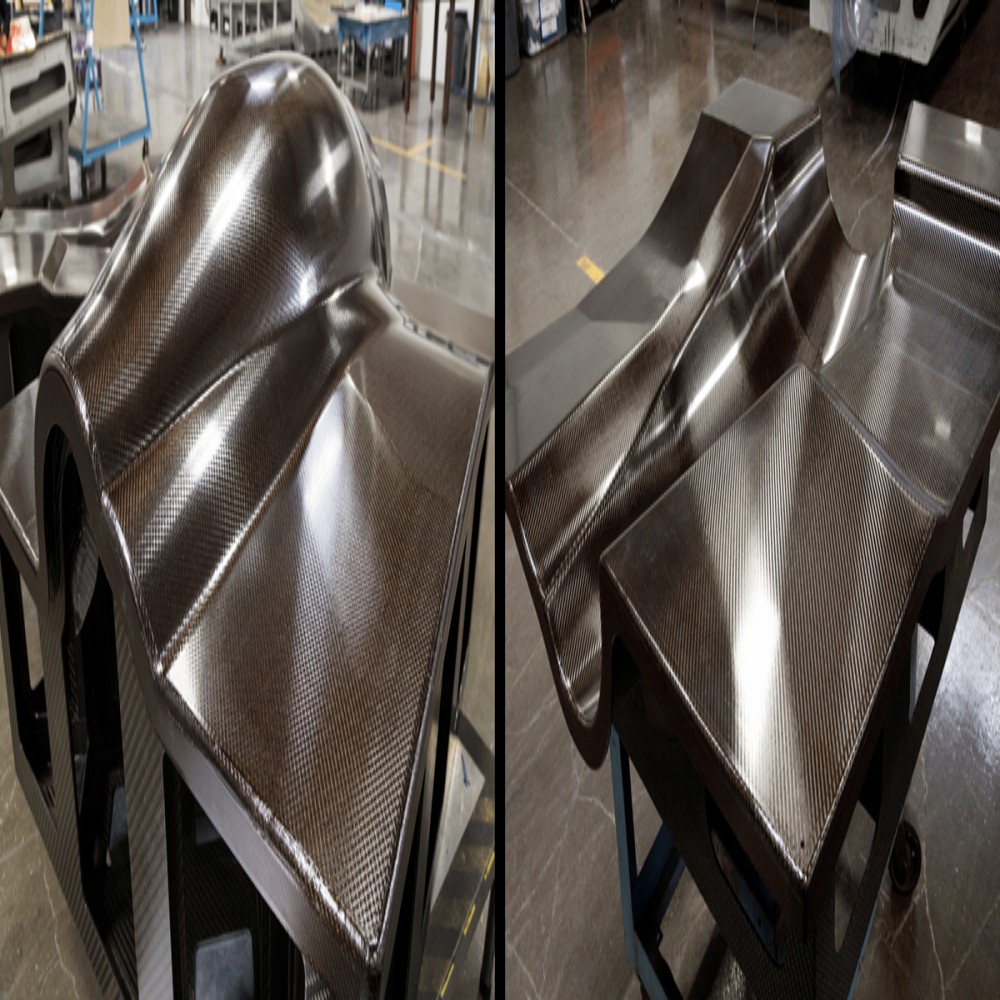

Тыповыя вобласці прымянення:

· Рамы і крылы БЛА

· Аўтамабільныя лёгкія кампаненты

· Марскія збудаванні

· Прамысловыя кампазітныя панэлі

Заключэнне

Вугляроднае валакно - гэта высокаэфектыўны матэрыял, але ён не прызначаны для балістычнай абароны. Яго трываласць і калянасць робяць яго ідэальным для канструкцый, але яго далікатнасць абмяжоўвае яго здольнасць паглынаць энергію ўдару.

Для прыкладанняў, звязаных з кулямі або ўдарамі высокай энергіі, такія матэрыялы, як кеўлар і UHMWPE, нашмат больш эфектыўныя з-за іх выдатных здольнасцей паглынання энергіі.

Разуменне гэтай розніцы з'яўляецца ключом да выбару правільнага матэрыялу для патрэбнага прымянення.

FAQ

Вугляроднае валакно мацнейшае за сталь?
З пункту гледжання суадносін трываласці на разрыў і вагі, так. Аднак пры ўдары ён паводзіць сябе зусім інакш і больш далікатны.

Ці можа вугляроднае валакно спыніць любы снарад?
Наогул не. Ён можа супрацьстаяць ударам вельмі нізкай энергіі ў тоўстых ламінатах, але ён не з'яўляецца надзейным для балістычнай абароны.

Чаму кеўлар выкарыстоўваецца ў бронекамізэльках замест вугляроднага валакна?
Паколькі кеўлар можа расцягвацца і паглынаць энергію, у той час як вугляроднае валакно мае тэндэнцыю трэскацца і руйнавацца пры раптоўным удары.

Ці эфектыўныя гібрыдныя кампазіты (вугляроднае валакно + кеўлар)?
так. Яны спалучаюць у сабе калянасць і ўдаратрываласць, што робіць іх карыснымі ў перадавых інжынерных прылажэннях.

Каб даведацца больш пра асновы і структуру вугляроднага валакна, азнаёмцеся з нашым наступным артыкулам: [Ці з'яўляецца вугляроднае валакно кампазітным матэрыялам? ].
