Typy materiálů z uhlíkových vláken a jejich aplikace

Uhlíkové vlákno , také známé jako grafitové vlákno, je vysoce výkonný materiál složený především z uhlíkových atomů uspořádaných do mikroskopických krystalických struktur, které tvoří dlouhá, tenká vlákna. Každé vlákno má obvykle průměr 5–10 mikrometrů a obsahuje 90–99 % uhlíku, což vám dává výjimečnou pevnost, tuhost a lehké vlastnosti. Uhlíkové vlákno je široce používáno ve vašem letectví, automobilovém průmyslu, sportovním vybavení, větrné energii a elektronických projektech díky své vysoké pevnosti v tahu, vysokému modulu, odolnosti proti korozi a tepelné stabilitě.

Výroba a typy uhlíkových vláken

Výrobní proces:

Uhlíková vlákna můžete získat pyrolýzou prekurzorových materiálů (obvykle PAN, smola nebo umělé hedvábí) v prostředí bez kyslíku při vysokých teplotách. Tento proces zarovná atomy uhlíku do krystalické struktury podél osy vlákna, což vám dává vlákna s vysokým mechanickým výkonem.

Typy uhlíkových vláken podle prekurzoru:

Na bázi PAN: Vysoká pevnost, široce používaná v letectví a automobilovém průmyslu.

Na základě rozteče: Vysoký modul, ideální pro průmyslové přesné aplikace.

Na bázi hedvábí: Nižší cena, vhodné pro obecné průmyslové použití.

Přehled vlastností:

Vysoká pevnost v tahu : Pevnější než ocel na hmotnost.

Vysoká tuhost : Vynikající odolnost proti ohybu.

Nízká hmotnost : 4–7krát lehčí než ocel.

Typy materiálů z uhlíkových vláken

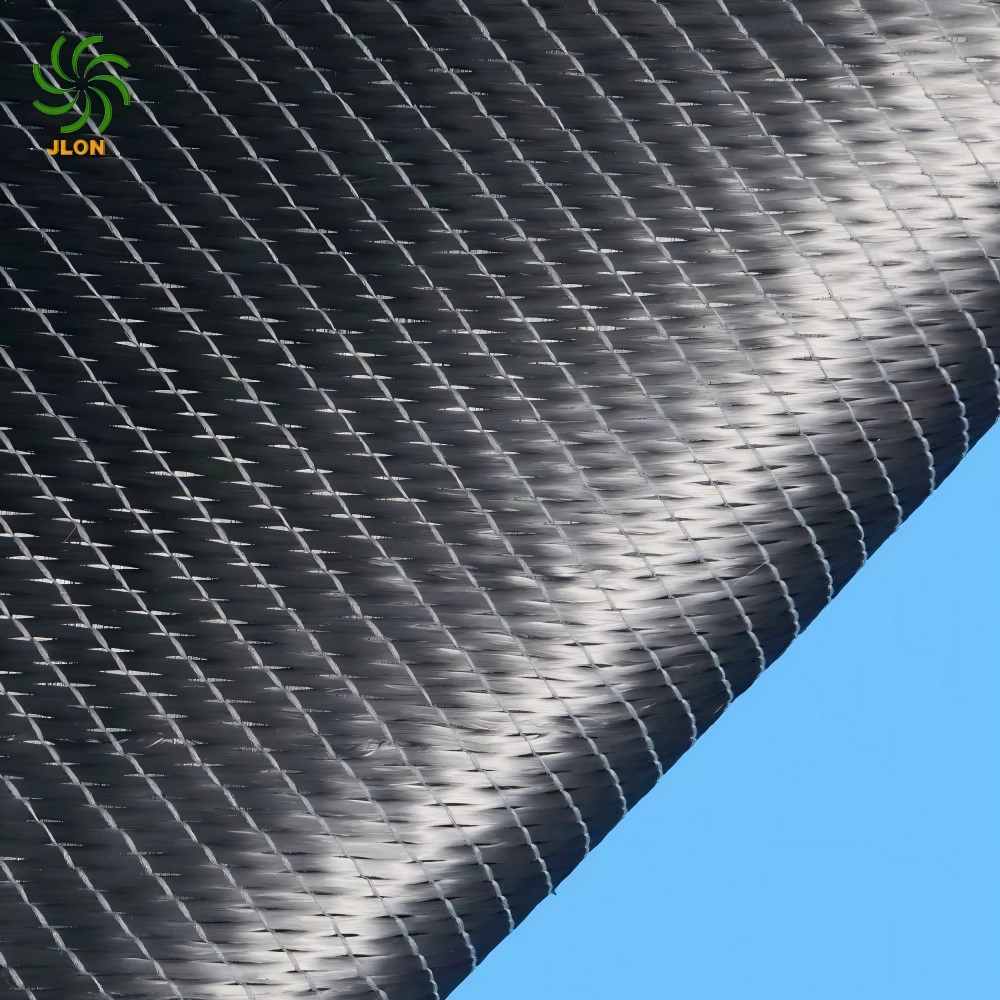

1.Tkanina z uhlíkových vláken

Vlastnosti:

Tkaný materiál, dostupný v UD, obousměrných a keprových vazbách.

Flexibilní, snadno se řeže a tvaruje, kompatibilní s různými způsoby zpracování: ruční pokládání, lisování vakuových sáčků, infuze pryskyřice.

Poskytuje odolnost proti únavě, odolnost proti korozi a odolnost vůči vysokým teplotám.

Aplikace:

Automobilové panely karoserie, obložení interiéru, spoilery.

Trupy lodí, paluby, kormidla.

Podběhy motocyklů, palivové nádrže, ochranné kryty.

Nosníky a pláště větrných turbín.

Letecké rámy UAV, satelitní komponenty a sportovní vybavení.

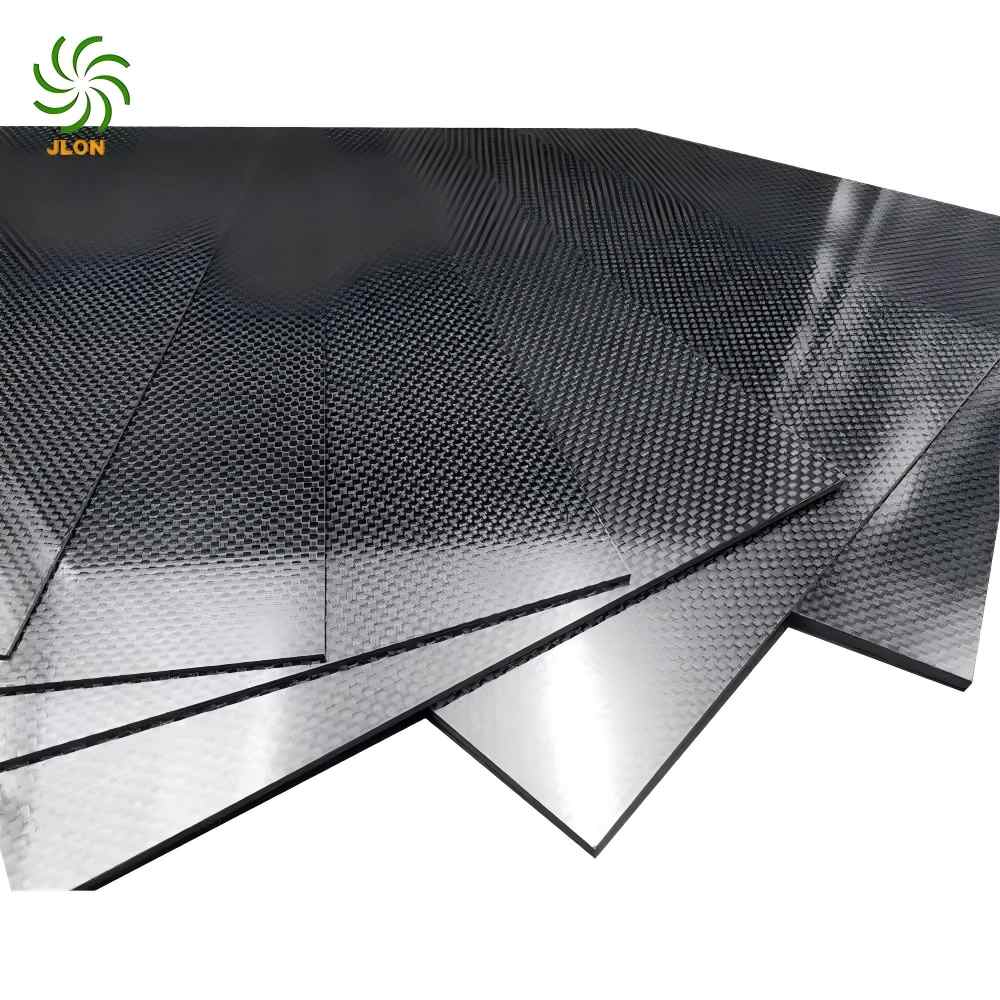

2. List z uhlíkových vláken

Vlastnosti:

Pevné kompozitní panely vyrobené z vrstvených uhlíkových tkanin s pryskyřicí.

Dostupné v různých tloušťkách a orientacích vláken.

Vysoká tuhost, rozměrová stabilita a odolnost proti únavě.

Lze řezat, vrtat a obrábět.

Aplikace:

Elektronické a průmyslové držáky, držáky, ochranné panely.

Automobilové výztužné panely a plechy podvozku.

Skateboardy, drony, RC podvozky.

Lehké letecké panely.

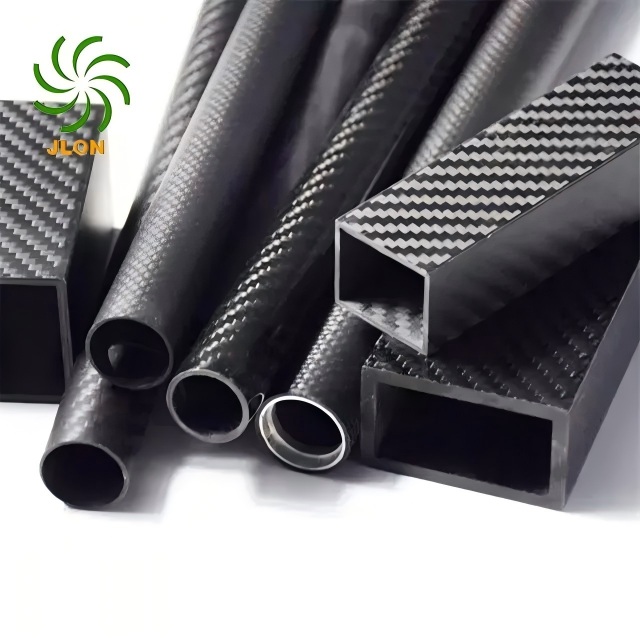

3.Trubka z uhlíkových vláken

Vlastnosti:

Duté válcové konstrukce s vysokou pevností, nízkou hmotností a odolností proti kroucení.

Vyrábí se navíjením vlákna, pultruzí nebo balením do role.

Odolný vůči korozi a vysokým teplotám.

Aplikace:

Rámy UAV, letecké konstrukce.

Rámy jízdních kol, hřídele golfových holí, lyžařské hůlky.

Automobilové hnací hřídele, komponenty zavěšení, ochranné klece.

Robotická ramena a průmyslové konstrukční podpory.

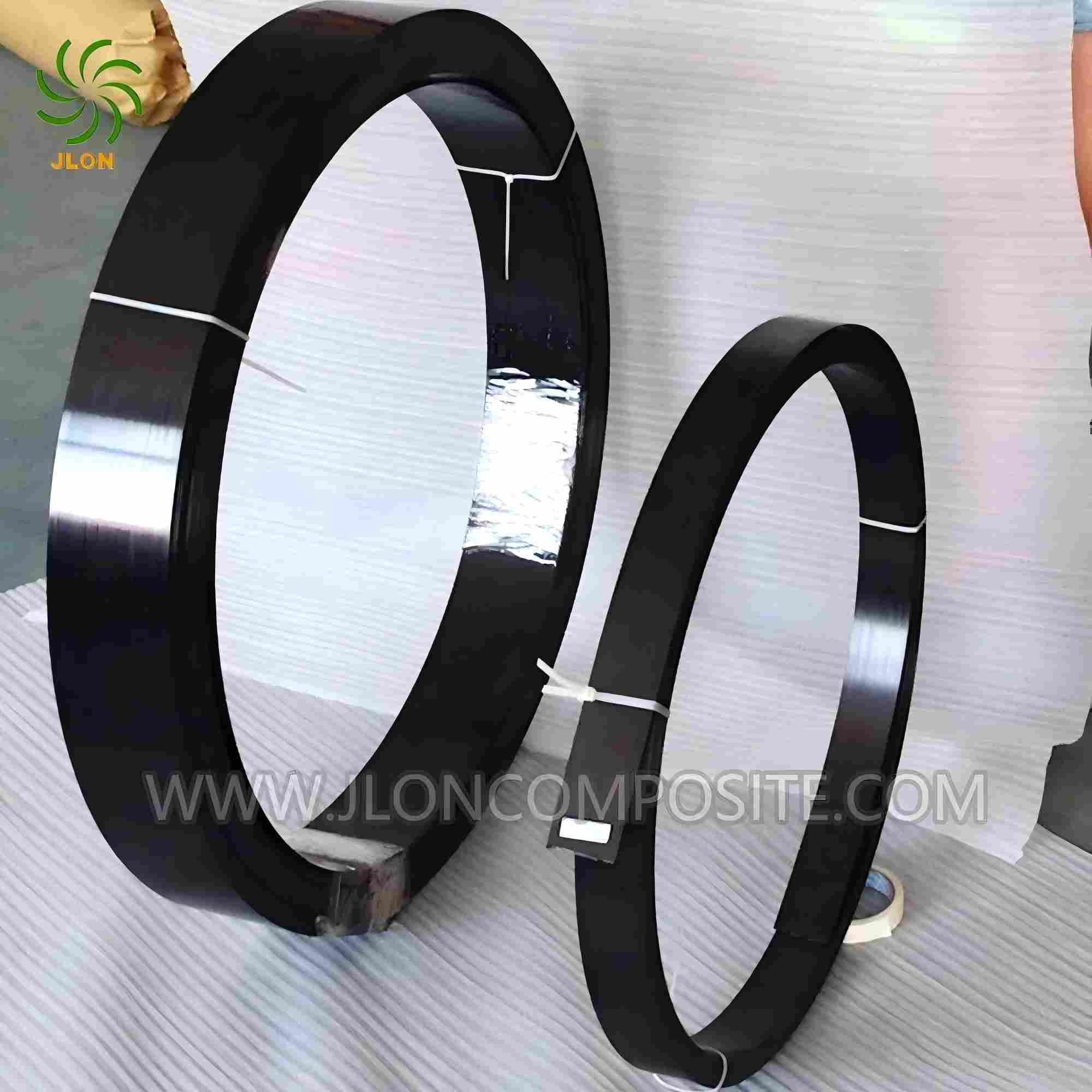

4.Lamináty z uhlíkových vláken

Vlastnosti:

Vícevrstvé kompozity pro přizpůsobenou směrovou pevnost a tuhost.

K dispozici jako předimpregnované lamináty nebo lamináty pokládané za mokra.

Vysoká odolnost proti únavě a rozměrová stálost.

Aplikace:

Letecké trupové panely, křídla, rámy UAV.

Automobilové podvozkové panely, spoilery a karoserie.

Lopatky větrné turbíny.

Části a formy průmyslových strojů.

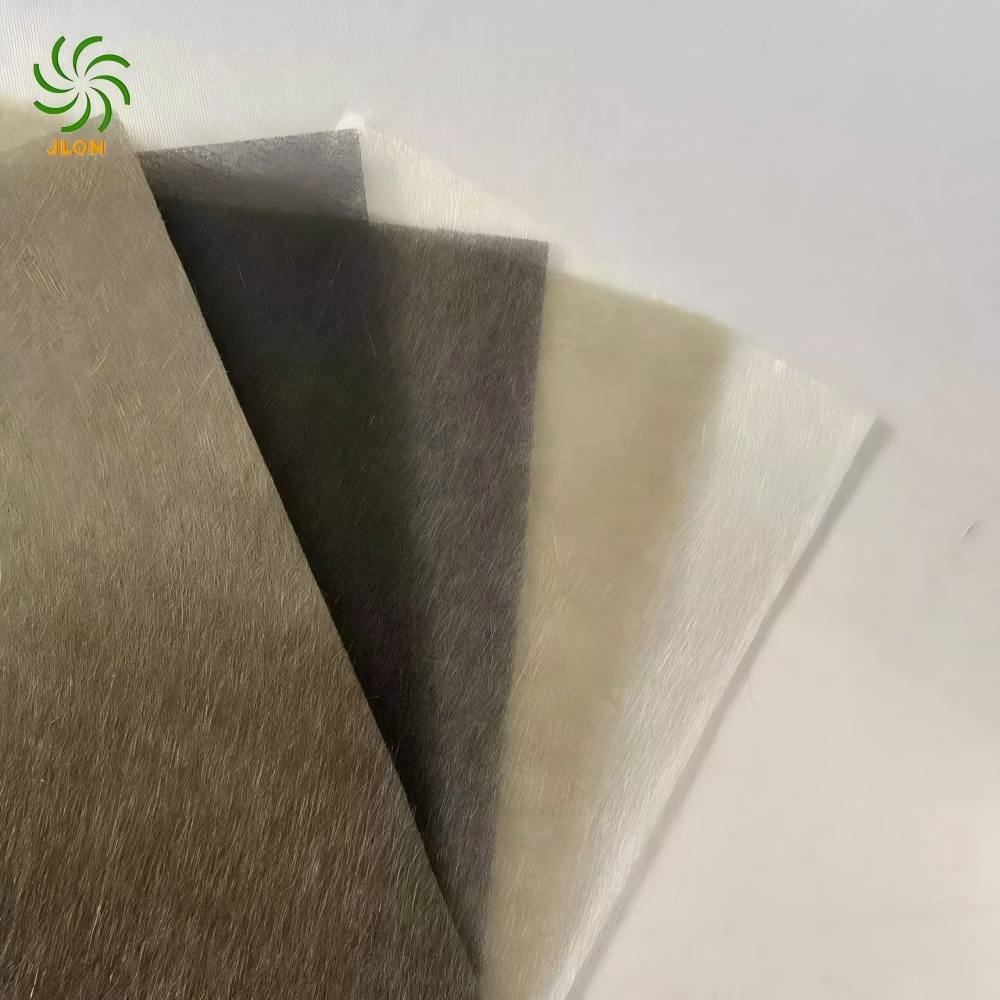

5.Závoj z uhlíkových vláken

Vlastnosti:

Tenká, lehká, náhodně orientovaná vlákna.

Zlepšuje povrchovou úpravu, tekutost pryskyřice a odolnost proti poškrábání.

Aplikace:

Kosmetické vrstvy na viditelných leteckých a automobilových dílech.

Ochranné vrstvy pro námořní paluby a trupy.

Výztuže v průmyslových laminátech a formách.

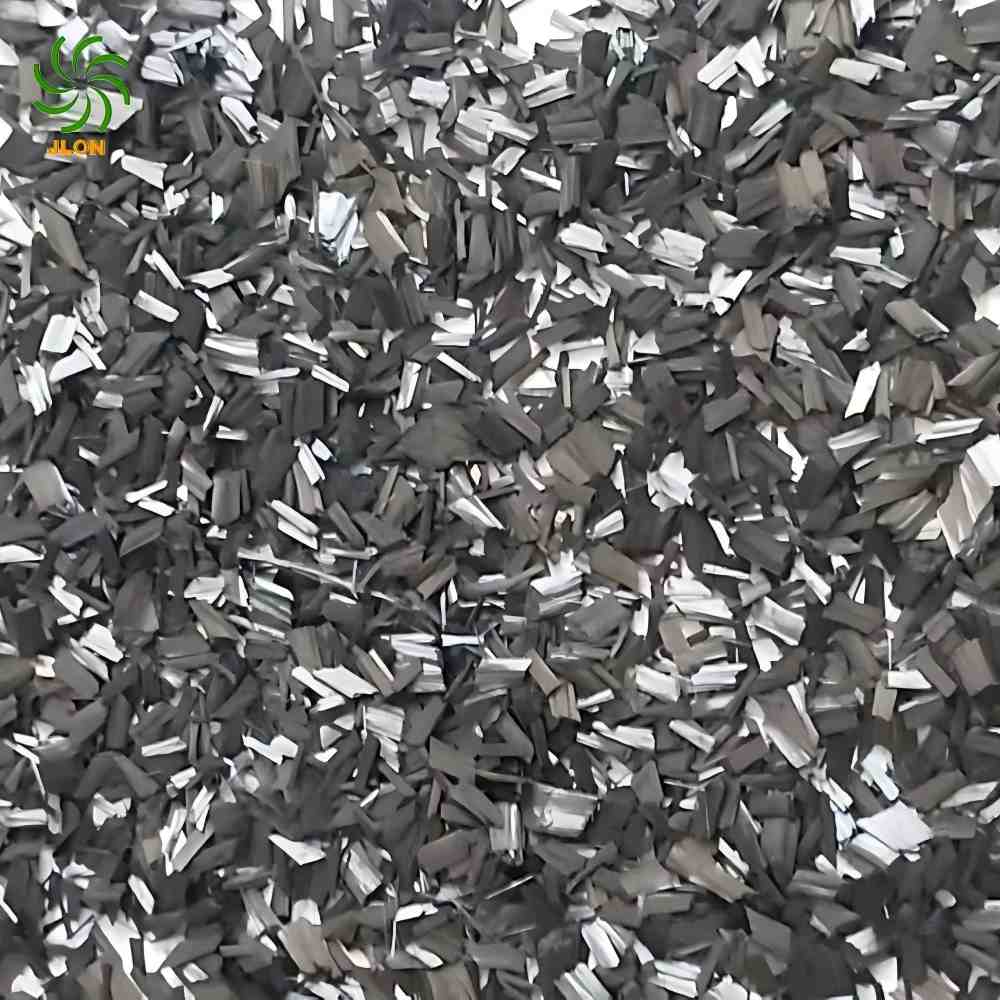

6.Nasekaný pramen z uhlíkových vláken

Vlastnosti:

Krátká vlákna pro smíchání s pryskyřicemi nebo termoplasty.

Zlepšuje pevnost v tahu, tuhost a odolnost proti nárazu.

Vhodné pro vstřikování, lisování a 3D tisk.

Aplikace:

Automobilové interiérové ​​panely a palubní desky.

Skříně strojů a průmyslové komponenty.

3D tištěná vlákna z uhlíkových vláken.

Spotřební sportovní vybavení a kryty elektroniky.

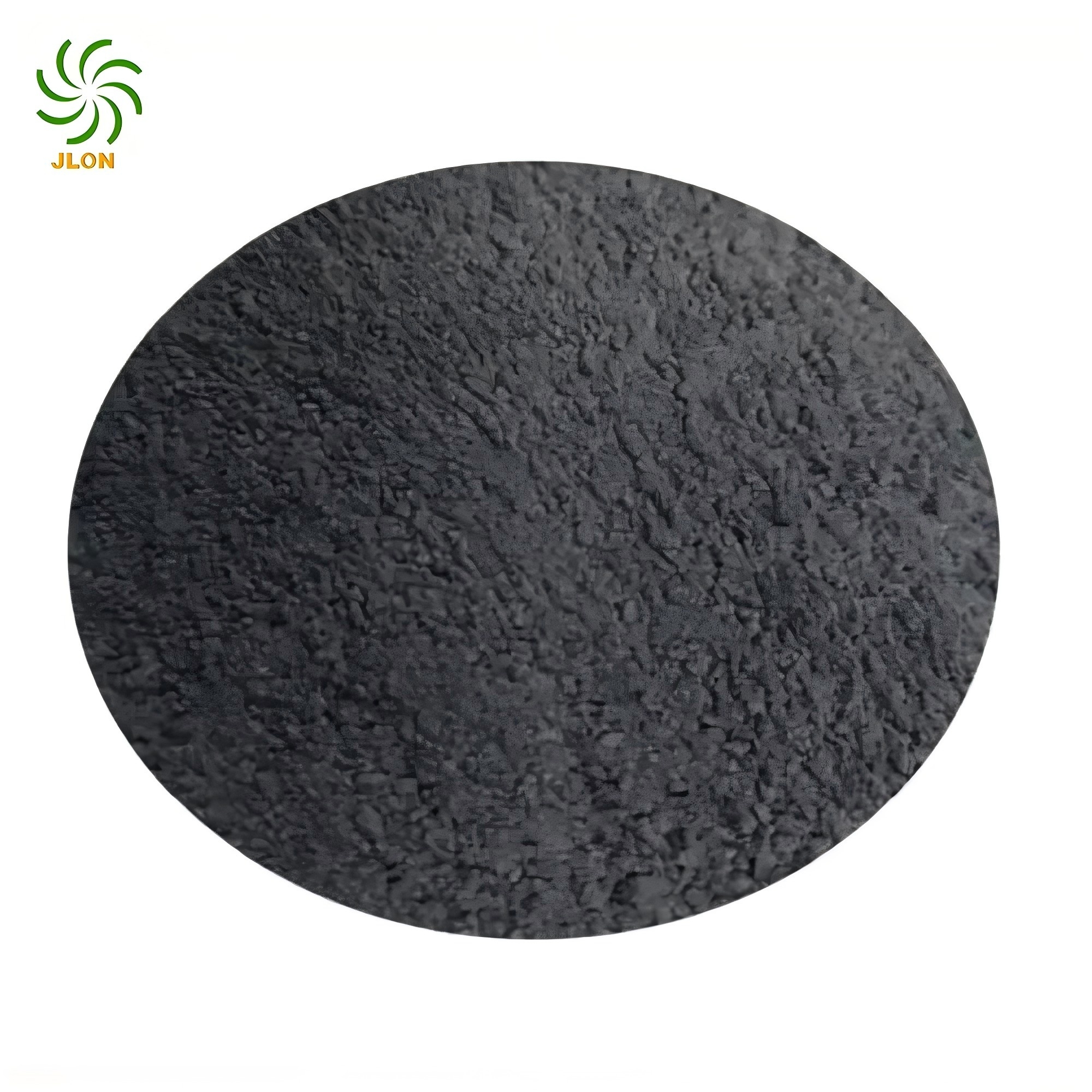

7.Prášek z uhlíkových vláken

Vlastnosti:

Jemně mletá uhlíková vlákna používaná jako přísady do kompozitů, kovů nebo plastů.

Zlepšuje mechanické, tepelné a elektrické vlastnosti.

Aplikace:

Vodivé povlaky, stínění EMI, díly odvádějící teplo.

3D tisk vysoce výkonných filamentů.

Vyztužené plasty, formy a panely.

Lehká plniva pro automobilové a letecké kompozity.

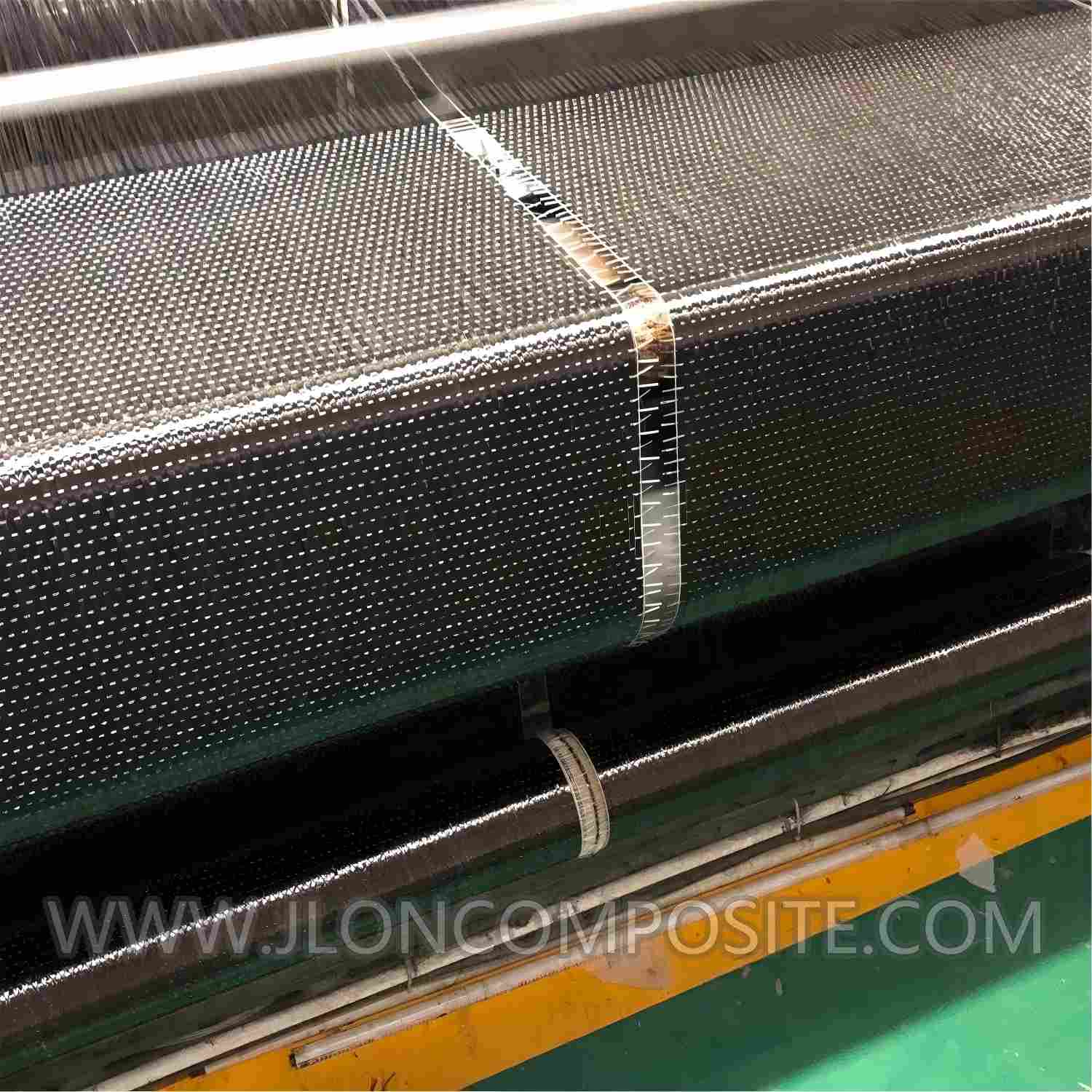

Porovnání výkonu uhlíkových vláken

Typ materiálu	Hustota	Pevnost v tahu	Modul	Flexibilita	Typické použití
Tkanina	1,6 g/cm3;	3,5 GPa	230 GPa	Vysoký	Automobilový, letecký a kosmický průmysl
List	1,6–1,7 g/cm³	3,2 GPa	200–220 GPa	Střední	Panely, držáky
Trubice	1,5–1,6 g/cm³	3,0 GPa	220 GPa	Střední	Rámy, tyče
Lamináty	1,6–1,8 g/cm³	3,5 GPa	240 GPa	Nízký	Konstrukční díly
Závoj	0,5 g/cm3;	1,0 GPa	50 GPa	Velmi vysoká	Povrchová vrstva
Nasekaný pramen	1,5–1,6 g/cm³	2,8 GPa	200 GPa	Střední	Lisované díly
Prášek	1,4–1,6 g/cm³	2,5 GPa	180 GPa	Nízký	Plniva, nátěry

Karbonové vlákno vs. jiné materiály

Materiál	Poměr síly k hmotnosti	Odolnost proti korozi	Náklady	Typické použití
Uhlíkové vlákno	Vynikající	Vynikající	Vysoký	Letectví, automobilový průmysl
Skleněné vlákno	Střední	Dobrý	Nízký	Lodě, obecné kompozity
Ocel	Vysoký	Chudý	Střední	Konstrukční, automobilový
Hliník	Střední	Střední	Střední	Automobilové panely

Způsoby zpracování uhlíkových vláken

Látka / Lamináty: Ruční pokládání, vakuový sáček, infuze pryskyřice.

Plech / Trubka: Řezání, vrtání, CNC obrábění.

Chopped Strand / Powder: Vstřikování, lisování, 3D tisk.

Povrchové úpravy: UV lakování, lakování, úprava pryskyřicí.

Aplikace a statistiky odvětví

Unikátní kombinace lehké pevnosti, tuhosti a odolnosti proti korozi z uhlíkových vláken je činí nepostradatelnými v mnoha průmyslových odvětvích. Níže prozkoumáme, jak různé sektory využívají materiály z uhlíkových vláken JLON, podpořené příklady z reálného světa.

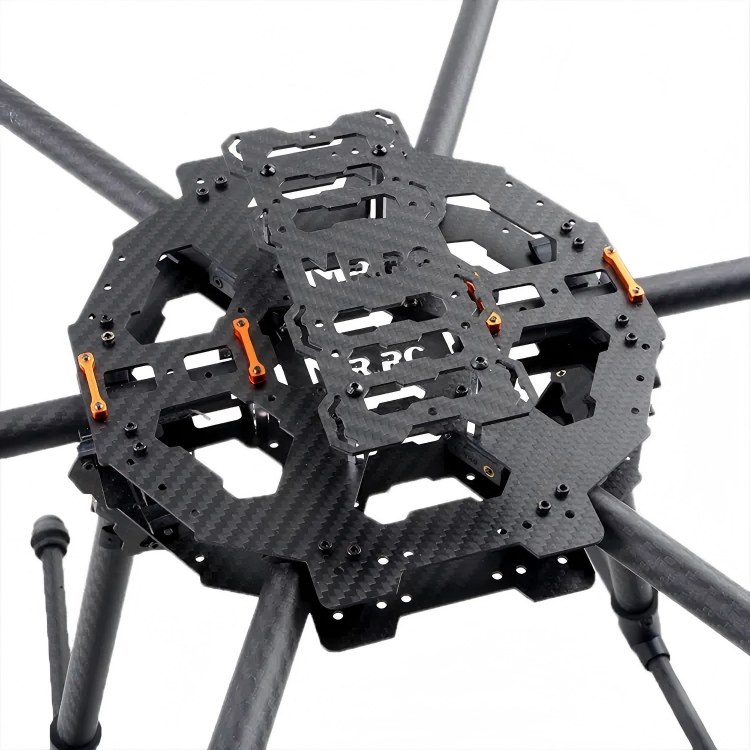

1. Letecký průmysl

Aplikace:

Trupové panely letadel, nosníky křídel a řídicí plochy

Rámy a konstrukční skořepiny UAV (bezpilotní letoun).

Držáky satelitů, anténní výložníky a kryty přístrojů

Příklad případu:
Výrobce UAV nahradil tradiční hliníkové rámy trubkami a tkaninami z uhlíkových vláken JLON, čímž dosáhl 20% snížení konstrukční hmotnosti a lepší letové stability v turbulentních podmínkách.

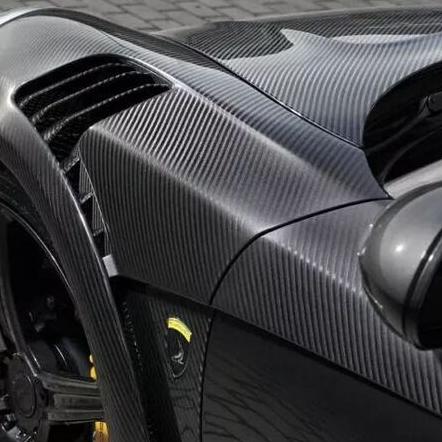

2. Automobilový průmysl

Aplikace:

Panely karoserie závodních vozů, spoilery a komponenty podvozku

Vnitřní obložení, palubní desky a rámy sedadel

Konstrukční výztuhy pro lehká elektrická vozidla

Příklad případu:
Projekt vysoce výkonného závodního vozu používal lamináty z uhlíkových vláken JLON v šasi a panelech karoserie, čímž se snížila celková hmotnost o 30 kg a zlepšilo se zrychlení z 0–100 km/h o 0,2 sekundy.

3. Větrná energie a námořní průmysl

Aplikace:

Lopatky větrných turbín, nosníky a kryty gondol

Lodní trupy, paluby a kormidla

Konstrukční výztuhy pro jachty a námořní vybavení

Příklad případu:
Výrobce větrných turbín integroval lamináty z uhlíkových vláken JLON do 60metrových lopatek, čímž zvýšil tuhost lopatek a prodloužil životnost o 25 % při současném zlepšení energetické účinnosti.

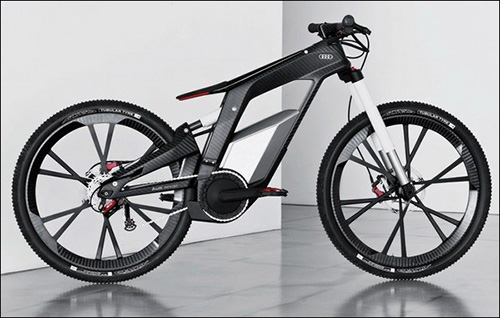

4. Sportovní vybavení

Aplikace:

Rámy na kola, tenisové rakety, lyžařské hůlky, rybářské pruty

Helmy, ochranné pomůcky a výkonnostní pádla

Hole na golfové hole a hokejky

Příklad případu:
Profesionální značka jízdních kol přijala pro konstrukci rámu tkaniny z uhlíkových vláken JLON, čímž dosáhla 15% zvýšení tuhosti bez přidané hmotnosti, což vede k lepšímu přenosu síly a odolnosti.

5. Elektronika a průmyslové aplikace

Aplikace:

Elektronické držáky, konstrukční držáky a EMI stínící panely

Vodivé kompozity a pouzdra odvádějící teplo

Průmyslová robotická ramena a konstrukční součásti strojů

Příklad případu:
Společnost zabývající se průmyslovou automatizací nahradila hliníková robotická ramena trubkami z uhlíkových vláken JLON, čímž dosáhla o 30 % lehčí sestavy a rychlejší odezvu ovládání bez ztráty pevnosti.

Budoucí trendy v oblasti uhlíkových vláken

Technologie uhlíkových vláken se neustále vyvíjí a JLON je v čele inovací, které vám pomohou zůstat konkurenceschopní. Zde jsou hlavní trendy, kterých byste si měli být vědomi:

Uhlíková vlákna s vysokým modulem a ultra vysokou pevností:

Navrženo pro letecký a kosmický průmysl, automobilový průmysl a průmyslové aplikace, které vyžadují extrémní výkon.

3D tisk a aditivní výroba:

Vlákna a prášky z uhlíkových vláken umožňují lehké, složité geometrie se silnou strukturou.

Udržitelné a recyklovatelné uhlíkové vlákno:

Pokroky v recyklačních technologiích činí uhlíková vlákna šetrnější k životnímu prostředí a pomáhají vašim projektům plnit cíle udržitelnosti.

Hybridní kompozity:

Kombinace uhlíkových vláken s jinými materiály, jako jsou skleněné vlákno nebo pryskyřice, pro optimalizaci nákladů a výkonu pro konkrétní aplikace.

Materiálová řešení na míru:

JLON poskytuje tkaniny z uhlíkových vláken, lamináty a trubky na míru, aby splňovaly vaše jedinečné požadavky na pevnost, tuhost a design.

Využitím těchto trendů a pokročilých materiálů JLON můžete navrhovat produkty, které jsou lehčí, pevnější, odolnější a šetrnější k životnímu prostředí, což vám dává jasnou výhodu na dnešním konkurenčním trhu.

Závěr

Uhlíkové vlákno přichází v různých formách, z nichž každá má jedinečné vlastnosti a aplikace. Od tkanin a laminátů po prášky a sekané prameny, JLON vám poskytuje lehká, pevná a odolná řešení pro vaše letecké, automobilové, sportovní a průmyslové projekty. Výběr správného materiálu závisí na vašich požadavcích na výkon, aplikaci a metodě zpracování. Protože vaše odvětví vyžaduje vysoce výkonné a lehké materiály, uhlíková vlákna JLON zůstávají kritickým zdrojem, který vám pomůže inovovat a rozvíjet vaše výrobní možnosti.
