Představení pytlovací fólie: kritický vakuový spotřební materiál pro výrobu kompozitů

V moderní výrobě kompozitů je dosažení stabilního vakuového prostředí zásadní pro výrobu lehkých, vysoce pevných kompozitních dílů s vynikající kvalitou povrchu a strukturální integritou. Mezi všemi vakuovými spotřebními materiály hraje pytlovací fólie jednu z nejdůležitějších rolí při zajišťování spolehlivosti procesu během operací vakuové infuze a vakuového pytlování.

Vzhledem k tomu, že průmyslová odvětví, jako je větrná energetika, letecký, námořní a automobilový průmysl, stále více přijímají pokročilé kompozitní materiály, poptávka po vysoce výkonné vakuové balicí fólii stále roste. Na JLON Composite Materials , dodáváme vysoce kvalitní vícevrstvou nylonovou pytlovací fólii určenou pro náročná kompozitní výrobní prostředí.

Tento článek představuje, co je pytlovací fólie, její struktura, specifikace, aplikace a proč je výběr správné vakuové pytlovací fólie zásadní pro efektivitu výroby kompozitů a kvalitu produktu.

Co je pytlovací film?

Pytlová fólie , nazývaná také vakuová balicí fólie nebo vakuová sáčková fólie, je flexibilní těsnicí membrána používaná v procesech lisování kompozitů. Je umístěn přes formu a utěsněn kolem okrajů pomocí těsnicí pásky, aby se vytvořilo vzduchotěsné vakuové prostředí.

Jakmile je aplikován vakuový tlak, fólie stlačí vrstvy vyztužení vláken a umožní pryskyřici rovnoměrně protékat laminátem během vakuové infuze nebo vakuového balení. To pomáhá eliminovat zachycený vzduch, zlepšit poměr vláken k pryskyřici a zlepšit mechanické vlastnosti finálního kompozitního dílu.

Vysoce kvalitní pytlovací fólie musí poskytovat:

· Vynikající integrita vakua

· Vysoká tažnost

· Silná odolnost proti propíchnutí

· Stabilní tepelná odolnost

· Dobrá flexibilita pro složité tvary forem

Bez spolehlivé pytlovací fólie mohou výrobci čelit úniku vakua, suchým místům pryskyřice, špatné konsolidaci nebo dokonce úplnému selhání výroby.

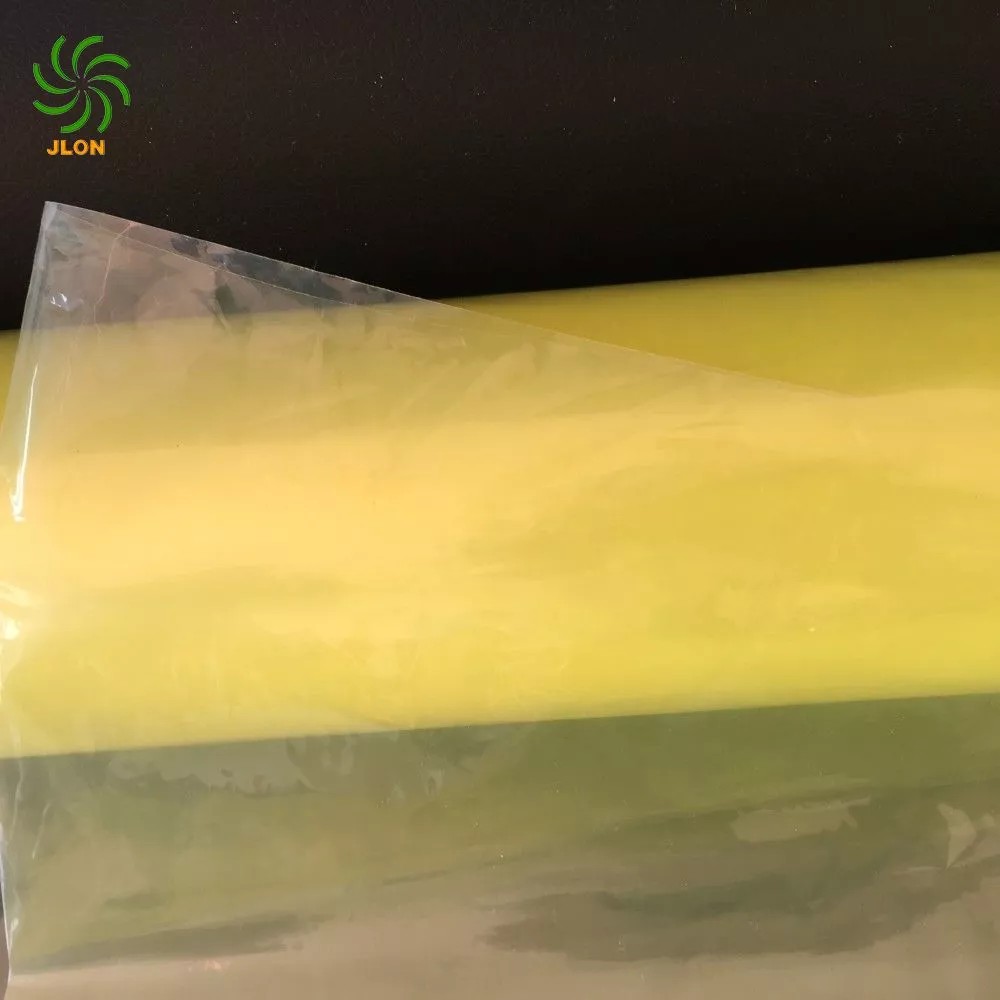

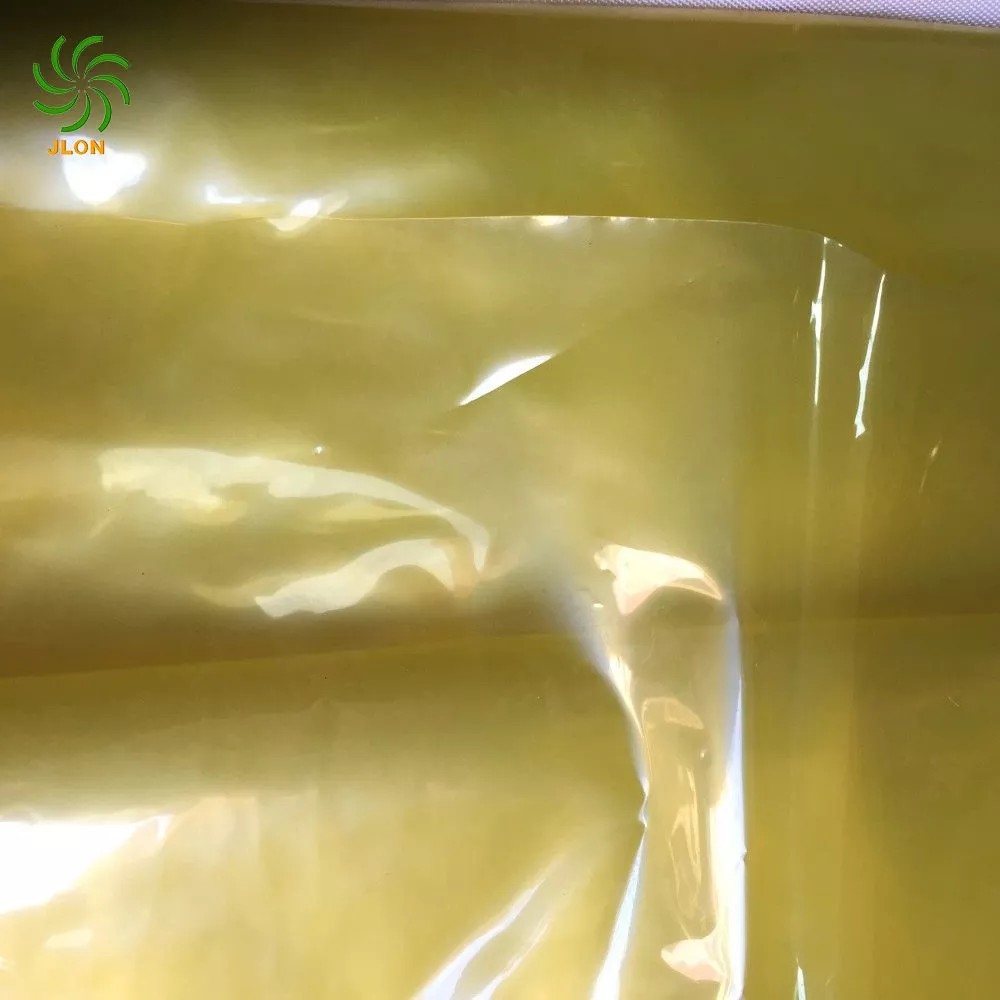

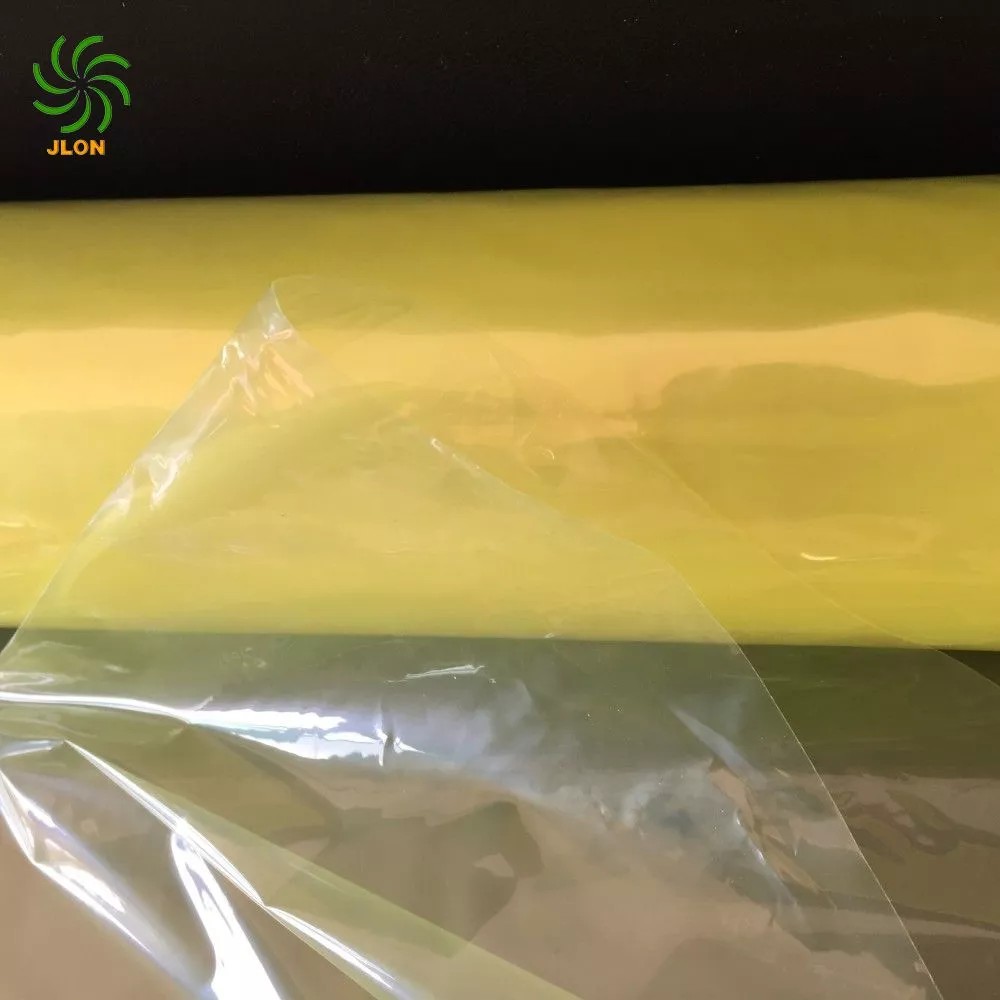

Struktura a materiál pytlovací fólie JLON

JLON pytlovací fólie je vyráběna technologií vícevrstvé koextrudované nylonové fólie.

Na rozdíl od jednovrstvých fólií poskytuje vícevrstvá struktura více úrovní vakuového zabezpečení a výrazně snižuje riziko:

· Dírky

· Slabá místa

· Křehkost

· Nekonzistence filmu

· Únik vakua během vytvrzování

Struktura na bázi nylonu také poskytuje vynikající flexibilitu a prodloužení, což umožňuje, aby se fólie těsně přizpůsobila složitým formám bez trhání pod vakuem.

Tento typ fólie je široce používán při výrobě kompozitů, protože nylon nabízí vyváženou kombinaci:

· Mechanická pevnost

· Tepelná odolnost

· Chemická stabilita

· Flexibilita

· Odolnost proti proražení

Výsledkem je odolné řešení vakuového pytlování vhodné pro velké kompozitní konstrukce a náročné průmyslové aplikace.

Specifikace pytlovací fólie JLON

JLON nabízí různé šířky a délky rolí, aby vyhovovaly různým výrobním požadavkům, od malých kompozitních dílů až po extra velké průmyslové formy.

Fyzikální vlastnosti

Vlastnictví	Jednotka	Specifikace
Tloušťka	μm	50/65/75
Materiál	-	Vícevrstvý nylon
Barva	-	Světle žlutá / zelená
Maximální pracovní teplota	°C	170
Prodloužení	%	350
Pevnost v tahu	MPa	34
Maximální šířka role	m	12
Maximální délka role	m	200
Formuláře	-	V Fold / W Fold

Testovací standardy

· Prodloužení: ASTM D882

· Pevnost v tahu: ASTM D882

Proč je důležitá vícevrstvá balicí fólie

V aplikacích vakuové infuze a vakuového balení může i malý únik ohrozit celý výrobní proces.

Tradiční jednovrstvé filmy mohou během natahování a zahřívání vyvinout mikroskopické defekty nebo slabá místa. Vícevrstvá pytlovací fólie výrazně snižuje toto riziko vytvořením několika ochranných vrstev ve struktuře fólie.

Mezi výhody patří:

1. Vylepšené zabezpečení vakua

Vícevrstvá technologie snižuje možnost dírek a úniku vakua a pomáhá udržovat stabilní podtlak po celou dobu vytvrzovacího cyklu.

To je důležité zejména pro:

· Velké lopatky větrné turbíny

· Námořní trupy

· Letecké konstrukce

· Dlouhé vytvrzovací cykly

2. Lepší mechanická pevnost

JLON pytlovací fólie poskytuje vynikající pevnost v tahu a prodloužení, což jí umožňuje natáhnout se přes složité geometrie bez roztržení.

Jeho vysoká tažnost 350 % umožňuje fólii přizpůsobit se:

· Hluboké formy

· Ostré rohy

· Zakřivené kompozitní díly

· Komplexní sendvičové struktury

3. Vysoká teplotní odolnost

S maximální pracovní teplotou 170°C je fólie kompatibilní s mnoha běžnými pryskyřičnými systémy, včetně:

· Epoxidová pryskyřice

· Vinylesterová pryskyřice

· Polyesterová pryskyřice

Stabilní tepelný výkon zajišťuje spolehlivé utěsnění během vytvrzování pryskyřice.

4. Snížené riziko šrotu

Ztráta vakua během vytvrzování kompozitu může vést k drahému výrobnímu odpadu.

Minimalizací rizika úniku pomáhá vícevrstvá pytlovací fólie výrobcům:

· Omezte počet vadných dílů

· Zlepšit konzistenci výroby

· Nižší výrobní náklady

· Zvyšte spolehlivost procesu

5. Široká šířka filmu pro velké kompozitní díly

Pytlovací fólie JLON je k dispozici v šířce až 12 metrů.

Extra široká fólie snižuje potřebu spojování švů při výrobě velkých dílů. Méně švů znamená:

· Rychlejší doba nastavení

· Nižší náklady na pracovní sílu

· Snížená místa úniku

· Lepší integrita vakua

To je zvláště cenné ve větrné energii a námořním průmyslu, kde jsou běžné velmi velké plísně.

Aplikace pytlovací fólie

Pytlovací fólie je široce používána v průmyslu výroby kompozitů, který vyžaduje lehké konstrukce s vysokým mechanickým výkonem.

Větrná energie

Lopatky větrných turbín patří mezi největší kompozitní konstrukce, které se dnes vyrábí.

Vakuová balicí fólie se používá k vytvoření uzavřeného prostředí během infuze pryskyřice, což zajišťuje:

· Rovnoměrný tok pryskyřice

· Snížený obsah dutin

· Stabilní kvalita laminátu

· Vylepšená pevnost čepele

Velkoplošné fólie jsou zvláště důležité pro moderní výrobu s dlouhou čepelí.

Letecký průmysl

Konstrukce letadel vyžadují extrémně kvalitní kompozitní lamináty s minimálními defekty.

Pytlovací fólie pomáhá výrobcům letectví dosáhnout:

· Přesná konsolidace

· Stabilní podmínky vytvrzování

· Lehké vysoce pevné konstrukce

· Lepší rozměrová konzistence

Mezi typické letecké součásti patří:

· Letadlové panely

· Vnitřní konstrukce

· Kapotáž

· Sekundární konstrukční prvky

Námořní a lodní stavba

Kompozitní trupy a paluby lodí běžně využívají technologii vakuové infuze.

Pytlovací fólie hraje klíčovou roli při výrobě:

· Trupy jachet

· FRP lodě

· Závodní lodě

· Marine sendvičové panely

Stabilní vakuové prostředí pomáhá zlepšit pevnost laminátu a zároveň snižuje nadměrnou hmotnost pryskyřice.

Automobilové lehké komponenty

Výrobci automobilů stále častěji používají kompozity ke snížení hmotnosti vozidel a zlepšení spotřeby paliva.

Vakuová balicí fólie je široce používána při výrobě:

· Panely karoserie z uhlíkových vláken

· Konstrukční výztužné díly

· Kryty baterií

· Lehké vnitřní komponenty

Průmyslové kompozitní výrobky

Pytlovací fólie se také používá pro průmyslové FRP a pokročilé kompozitní produkty, jako jsou:

· Kompozitní nádrže

· Trubky

· Architektonické panely

· Sportovní vybavení

· Průmyslové kryty

Vlastnosti pytlovacího filmu JLON

Odolnost vůči vysokým teplotám

Vhodné pro vícenásobné vytvrzovací systémy se stabilním výkonem až do 170°C.

Výborná flexibilita

Fólie se dobře přizpůsobí komplikovaným povrchům forem a zakřiveným geometriím.

Vysoká tažnost

Poskytuje silnou přizpůsobivost během vakuového tvarování bez trhání.

Silná vakuová integrita

Vícevrstvá struktura minimalizuje riziko úniku a zvyšuje bezpečnost procesu.

Vynikající mechanická pevnost

Vysoká odolnost proti propíchnutí pomáhá zabránit náhodnému poškození fólie během výroby.

Dostupnost velké šířky

Široké fólie snižují spoje švů a zlepšují efektivitu výroby u velkých kompozitních dílů.

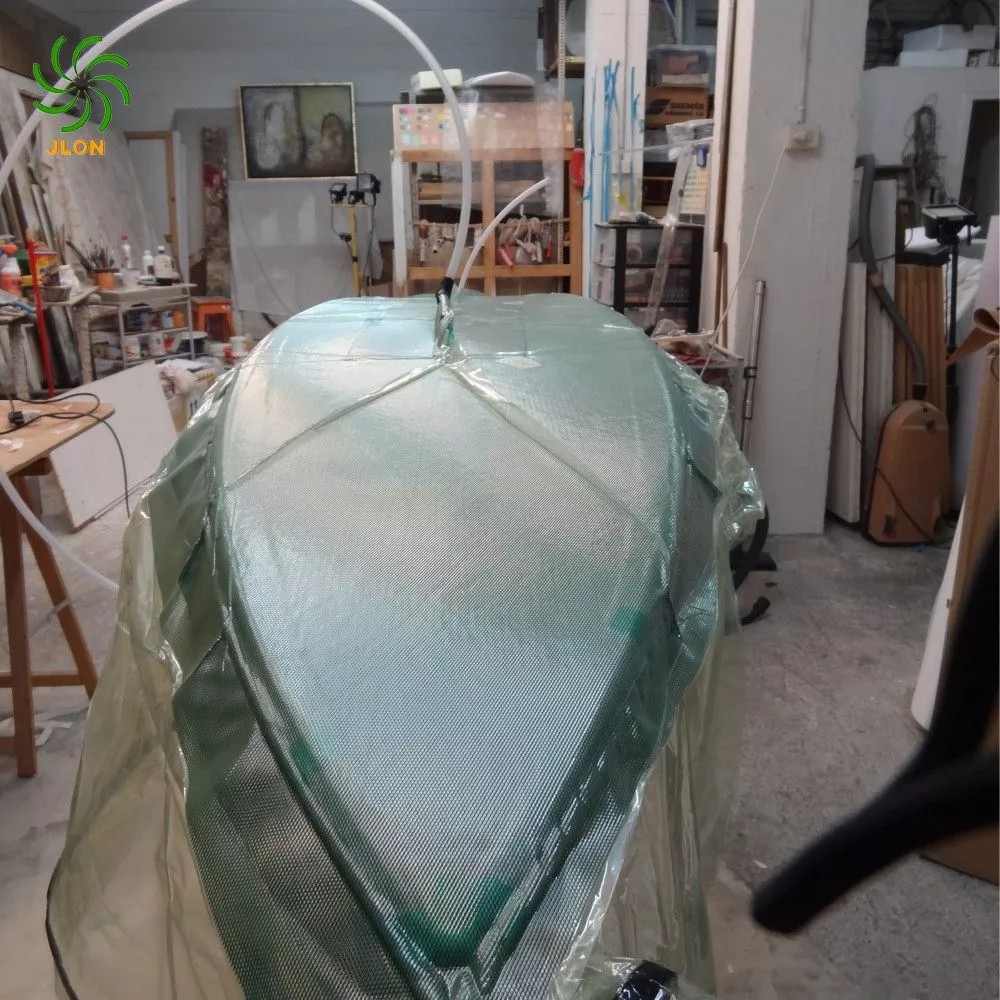

Typický proces vakuového balení

Standardní nastavení vakuového balení obvykle zahrnuje:

1. Povrch formy

2. Uvolňovací prostředek

3. Zpevnění vláken

4. Distribuční média pryskyřice

5. Sloupejte vrstvu

6. Průtok média

7. Pytlovací fólie

8. Těsnicí páska

9. Vakuová linka

Po utěsnění pytlovací fólie po obvodu formy vakuový tlak odstraní vzduch uvnitř dutiny. Pryskyřice je poté rovnoměrně napuštěna výztužnými vrstvami.

Pytlovací fólie musí udržovat vzduchotěsné uzavření během celého vytvrzovacího cyklu.

Proč si vybrat pytlovací fólii JLON?

Na JLON Composite Materials , rozumíme výzvám, kterým čelí výrobci kompozitů v náročných průmyslových odvětvích.

Naše řešení pytlovacích fólií jsou navržena tak, aby poskytovala:

· Spolehlivý výkon vysávání

· Stabilní odolnost vůči vysokým teplotám

· Konzistentní kvalita filmu

· Široká flexibilita

· Snížené výrobní riziko

Podporujeme zákazníky po celém světě v odvětvích, včetně:

· Větrná energie

· Námořní kompozity

· Letectví a kosmonautika

· Automobilový průmysl

· Průmyslová výroba FRP

Náš technický tým může také pomoci zákazníkům vybrat vhodný vakuový spotřební materiál podle:

· Pryskyřičný systém

· Procesní teplota

· Velikost formy

· Způsob výroby

· Geometrie součásti

Často kladené otázky týkající se pytlovacího filmu

Q1. Může JLON přizpůsobit specifikace pytlovacích fólií?

Ano. JLON může diskutovat o zákaznických požadavcích a poskytnout vhodná řešení na základě procesních podmínek a potřeb aplikace.

Q2. Mohu požádat o vzorky pro testování?

Ano. Vzorky se obvykle připravují do jednoho týdne po potvrzení specifikací.

Q3. Jaká je běžná dodací lhůta?

Obvykle asi 2–3 týdny po potvrzení objednávky. Přesná dodací lhůta závisí na množství objednávky a výrobním plánu.

Q4. Jak se řeší reklamace kvality?

JLON poskytuje technické listy (TDS) pro každou výrobní šarži před dodáním. Pokud se vyskytne jakýkoli problém s kvalitou, zákazníci mohou poskytnout vzorky, obrázky nebo testovací data pro analýzu. Po potvrzení lze dohodnout náhradní nebo kompenzační řešení.

Q5. Jaké platební podmínky jsou k dispozici?

Mezi běžné obchodní podmínky patří:

· EXW

· FOB

· CIF

· DDU

Závěr

Pytlovací fólie je kritickým vakuovým spotřebním materiálem v moderní výrobě kompozitů. Jeho výkon přímo ovlivňuje vakuovou integritu, kvalitu toku pryskyřice, konzistenci laminátu a spolehlivost konečného produktu.

Vícevrstvá nylonová pytlovací fólie JLON nabízí vynikající prodloužení, silnou odolnost proti propíchnutí, stabilitu při vysokých teplotách a spolehlivé vakuové zabezpečení pro náročné kompozitní aplikace.

Ať už vyrábíte lopatky větrných turbín, námořní konstrukce, letecké díly nebo automobilové kompozitní komponenty, výběr správné pytlovací fólie může pomoci zlepšit efektivitu procesu a snížit výrobní riziko.

Další informace o vakuovém spotřebním materiálu a kompozitních výrobních materiálech naleznete na adrese Oficiální stránky JLON Composite Materials
