Tkanina z uhlíkových vlákien v obyčajnej a keprovej väzbe: Vlastnosti, aplikácie a sprievodca nákupom

Tkanina z uhlíkových vlákien je jedným z najdôležitejších výstužných materiálov v pokročilej výrobe kompozitov. Je široko používaný v leteckom, automobilovom, námornom, veternom, športovom vybavení, UAV a priemyselných aplikáciách vďaka svojmu vysokému pomeru pevnosti k hmotnosti, odolnosti voči korózii a vynikajúcemu únavovému výkonu.

Medzi rôznymi štýlmi tkania sú tkanina z uhlíkových vlákien s plátnovou väzbou a tkanina z uhlíkových vlákien s keprovou väzbou dva najbežnejšie používané typy v strojárstve a priemyselných aplikáciách. Hoci sú obe vyrobené z priadzí z uhlíkových vlákien, ich tkacie štruktúry vedú k odlišnému mechanickému správaniu, manipulačným vlastnostiam a vizuálnemu vzhľadu.

Pochopenie rozdielov medzi týmito dvoma typmi látok je nevyhnutné pre inžinierov, dizajnérov a obstarávacie tímy pri výbere správneho materiálu pre výkon, efektivitu výroby a optimalizáciu nákladov.

Čo je tkanina z uhlíkových vlákien s obyčajnou väzbou?

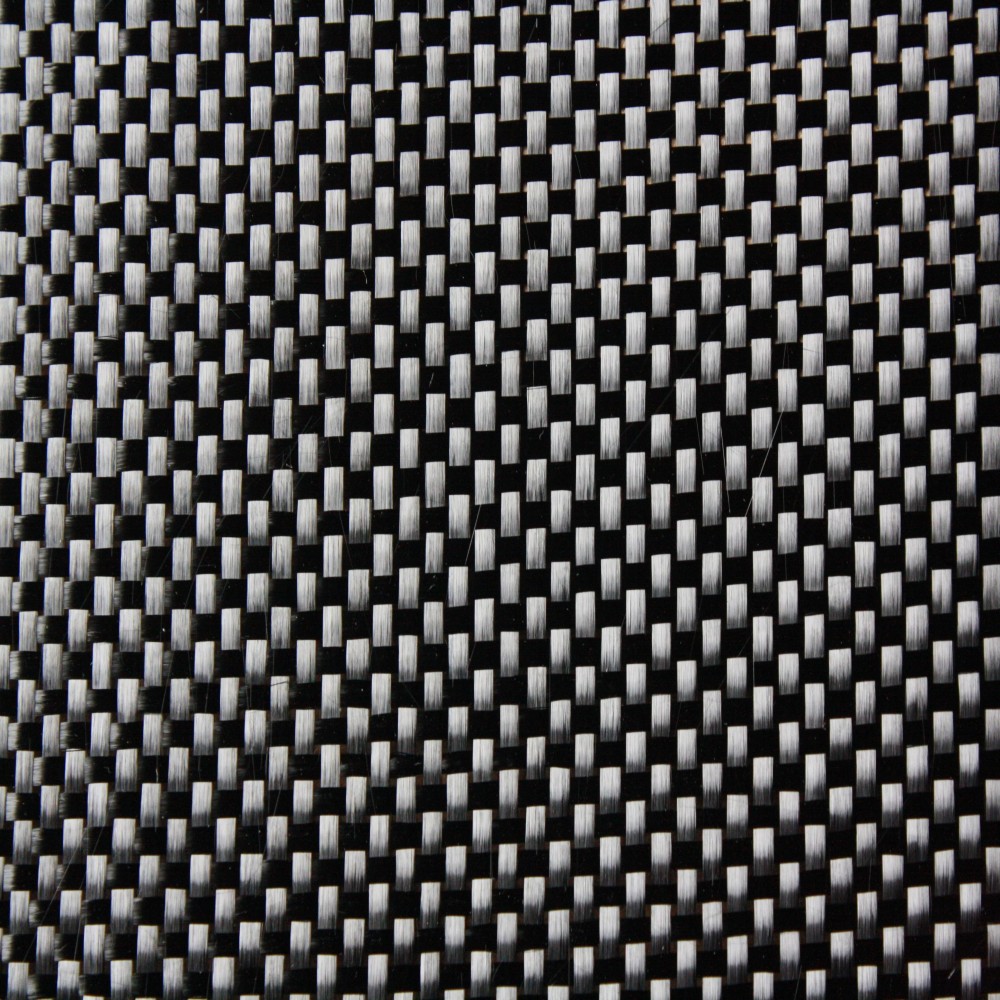

Tkanina z uhlíkových vlákien v plátnovej väzbe je najjednoduchšia a najpevnejšie prepletená tkacia štruktúra. V tomto vzore sa každé vlákno osnovy strieda nad a pod každým vláknom útku v štruktúre 1x1.

Táto vyvážená konštrukcia vytvára vysoko stabilnú tkaninu s vynikajúcou rozmerovou presnosťou. Vďaka tesnému prepleteniu je pohyb vlákna obmedzený, čo pomáha udržiavať zarovnanie vlákien počas procesu rezania, manipulácie a ukladania.

Kľúčové vlastnosti

Tkanina z uhlíkových vlákien v plátnovej väzbe je známa svojou stabilitou a jednoduchou manipuláciou. Štruktúra zabezpečuje rovnomerné mechanické rozloženie a zabraňuje skĺznutiu priadze počas spracovania.

Ponúka tiež vynikajúcu stabilitu hrán, čo znamená, že je menej pravdepodobné, že sa rozstrapkajú alebo deformujú pri rezaní do zložitých tvarov.

Výhody plátnovej väzby

Jednou z hlavných výhod plátnovej väzby je jej vysoká štrukturálna stabilita. Ľahko sa skladuje, prepravuje a spracováva bez deformácie. Vďaka tomu je obzvlášť vhodný na automatizované ukladanie a výrobu plochých panelov.

Je tiež veľmi nákladovo efektívny v mnohých priemyselných aplikáciách vďaka jednoduchému procesu tkania a širokej dostupnosti.

Medzi ďalšie výhody patrí:

· Vynikajúca rozmerová stálosť

· Dobrá odolnosť proti posúvaniu priadze

· Jednoduché rezanie a manipulácia

· Vhodné pre presné ploché lamináty

· Konzistentný mechanický výkon

Obmedzenia

Napriek svojim výhodám, tkanina s plátnovou väzbou má určité obmedzenia. Vďaka svojej tesnej väzbovej štruktúre je menej flexibilný v porovnaní s inými typmi väzby.

Neprispôsobí sa ľahko zložitým zakriveným povrchom, čo môže viesť k premosteniu alebo zvrásneniu počas tvarovania. Jeho povrchový vzhľad je navyše technickejší a menej vizuálne hladký v porovnaní s keprovou väzbou.

Typické aplikácie

Tkanina z uhlíkových vlákien v plátnovej väzbe sa široko používa v štrukturálnych aplikáciách, kde sú pevnosť a stabilita dôležitejšie ako vzhľad.

Bežné aplikácie zahŕňajú:

· Konštrukčné komponenty UAV

· Ploché sendvičové panely

· Priemyselné FRP lamináty

· Výstužné vrstvy v kompozitných konštrukciách

· Komponenty pre presné strojárstvo

Čo je keprová tkanina z uhlíkových vlákien?

Keprová väzba z uhlíkových vlákien je flexibilnejší štýl tkania, kde vlákna prechádzajú cez dve a pod dve priadze (najbežnejšia štruktúra je 2x2 kepr). To vytvára výrazný diagonálny vzor, ​​ktorý je široko uznávaný v špičkových kompozitných produktoch.

V porovnaní s plátnovou väzbou ponúka keprová väzba lepšiu splývavosť a ľahšie sa formuje na zložitých zakrivených povrchoch.

Kľúčové vlastnosti

Keprová väzba z uhlíkových vlákien má hladší povrchový vzhľad a vyššiu pružnosť. Voľnejšia väzbová štruktúra umožňuje vláknam voľnejší pohyb počas ukladania, čo zlepšuje prispôsobenie formy.

Vďaka tomu je obzvlášť vhodný pre zložité geometrie a estetické aplikácie.

Výhody keprovej väzby

Jednou z najväčších výhod keprovej väzby je jej vynikajúca splývavosť. Môže sa ľahko prispôsobiť zložitým formám bez výrazného skreslenia alebo vrások.

Poskytuje tiež prémiovú vizuálnu úpravu, ktorá je vysoko cenená v automobilových a spotrebiteľských aplikáciách.

Medzi ďalšie výhody patrí:

· Vynikajúca zhoda formy

· Hladká a prémiová povrchová úprava

· Lepšia flexibilita pre zakrivené časti

· Znížená deformácia vlákna počas tvarovania

· Široko akceptované v špičkových aplikáciách

Obmedzenia

Tkanina s keprovou väzbou je vo všeobecnosti o niečo menej stabilná ako plátnová väzba kvôli svojej voľnejšej štruktúre. Pri manipulácii a rezaní sa môže viac posunúť.

Môže byť tiež drahší kvôli zložitejšiemu procesu tkania a vyššiemu dopytu v automobilovom a leteckom priemysle.

Typické aplikácie

Keprová väzba tkanina z uhlíkových vlákien sa bežne používa tam, kde je dôležitý výkon aj vzhľad.

Typické aplikácie zahŕňajú:

· Automobilové vonkajšie panely

· Plášte trupu UAV

· Viditeľné námorné komponenty

· Športové potreby, ako sú bicykle a prilby

· Špičkové spotrebné kompozitné produkty

Tkanina z uhlíkových vlákien v obyčajnej a keprovej väzbe: kľúčové rozdiely

Hoci sú obe tkaniny vyrobené z priadzí z uhlíkových vlákien, ich štrukturálne rozdiely vedú k odlišným výkonnostným charakteristikám.

Nehnuteľnosť	Plain Weave	Keprová väzba
Weave Structure	1x1 prekladanie	2x2 diagonálna väzba
Vzhľad povrchu	Šachovnicový vzor	Diagonálna textúra
Stabilita	Veľmi vysoká	Vysoká
Flexibilita	Mierne	Výborne
Drapabilita	Obmedzené	Výborne
Jednoduchá manipulácia	Veľmi jednoduché	Jednoduché
Zhoda formy	Obmedzené	velmi dobre
Kozmetická úprava	Štandardné	Premium
Úroveň nákladov	Nižšia	O niečo vyššie

Z mechanického hľadiska obe tkaniny ponúkajú podobnú vnútornú pevnosť vlákna pri použití rovnakej triedy uhlíkových vlákien a plošnej hmotnosti. Rozdiel spočíva najmä v správaní sa pri spracovaní a estetike povrchu.

Porovnanie mechanického výkonu

Bežnou mylnou predstavou v tomto odvetví je, že keprová väzba z uhlíkových vlákien je pevnejšia ako plátnová väzba. V skutočnosti pevnosť kompozitov z uhlíkových vlákien závisí predovšetkým od:

· Typ a trieda vlákna (1K, 3K, 6K atď.)

· Objemový podiel vlákniny

· Kvalita živicového systému

· Laminátový stohovací dizajn

· Výrobný proces (vákuová infúzia, autokláv atď.)

Samotný vzor väzby má minimálny vplyv na vnútornú pevnosť v ťahu uhlíkových vlákien.

Tkaniny v plátnovej aj keprovej väzbe poskytujú porovnateľný mechanický výkon, keď sú správne navrhnuté v kompozitných štruktúrach.

Aplikácie v rôznych odvetviach

Priemysel UAV a dronov

Pri výrobe UAV závisí výber materiálu od konštrukčných požiadaviek a optimalizácie hmotnosti.

Plain weaving sa často používa pre vnútorné konštrukčné komponenty kvôli svojej stabilite a presnosti. Je vhodný pre ploché alebo mierne zakrivené panely, kde je dôležitá kontrola rozmerov.

Keprová väzba sa bežne používa pre vonkajšie škrupiny UAV a viditeľné komponenty, kde je dôležitá povrchová úprava a aerodynamické tvarovanie.

Námorný priemysel

V námorných aplikáciách, ako sú jachty a vysokovýkonné člny, sú oba typy väzieb široko používané.

Plain weaving sa používa v konštrukčných výstužiach, priedeloch a plochých paneloch, kde je prioritou mechanická pevnosť.

Keprová väzba sa často používa vo viditeľných interiérových a exteriérových komponentoch, kde je dôležitá estetika a kvalita povrchu.

automobilový priemysel

V automobilových aplikáciách sa tkanina z uhlíkových vlákien s keprovou väzbou častejšie používa na exteriérové ​​stylingové komponenty vďaka svojmu prémiovému vzhľadu.

Typické aplikácie zahŕňajú panely kapoty, strešné konštrukcie, kryty zrkadiel, spojlery a vnútorné obloženie.

Plain weaving sa stále používa vo vnútornej štruktúre výstuže, kde vizuálny vzhľad nie je kritický.

Priemyselné aplikácie

Tkanina z uhlíkových vlákien v plátnovej väzbe je široko používaná v priemyselných kompozitných systémoch vďaka svojej stabilite a nákladovej efektívnosti.

Bežne sa vyskytuje v FRP paneloch, štrukturálnych výstužných systémoch a konštrukčných kompozitných častiach, kde je rozmerová stabilita kritická.

Ako si vybrať správnu tkaninu z uhlíkových vlákien

Výber medzi plátnovou a keprovou väzbou závisí od niekoľkých kľúčových faktorov.

Vyberte si plátno, ak:

· Hlavnou požiadavkou je výkon konštrukcie

· Používajú sa ploché alebo jednoduché geometrie

· Dôležitá je efektívnosť nákladov

· Vyžaduje sa vysoká rozmerová stálosť

· Sú zahrnuté automatizované procesy kladenia

Vyberte keprovú väzbu, ak:

· Vyžaduje sa komplexný zakrivený povrch

· Dôležitý je špičkový vzhľad

· Zhoda formy je kritická

· Vyžaduje sa prémiový dizajn produktu

· Ide o automobilové alebo spotrebiteľské aplikácie

Úvahy o kúpe

Pri získavaní zdrojov tkanina z uhlíkových vlákien , kupujúci by mali zvážiť aj ďalšie technické špecifikácie nad rámec typu väzby.

Medzi dôležité faktory patria:

· Špecifikácia vlákna (1K, 3K, 6K, 12K)

· Plošná hmotnosť (gsm)

· Šírka látky

· Kompatibilita so živicou

· Dôslednosť výroby

· Certifikáty kvality

Pre priemyselných používateľov sú konzistencia šarže a kvalita kotúča rovnako dôležité ako typ materiálu.

Často kladené otázky (FAQ)

Je keprová väzba z uhlíkových vlákien pevnejšia ako plátnová?

Nie. Pevnosť je primárne určená triedou vlákna a štruktúrou kompozitu, nie vzorom väzby.

Ktorá tkanina sa používa ľahšie?

Plátnová väzba je jednoduchšia pre ploché lamináty, zatiaľ čo keprová väzba je jednoduchšia pre zakrivené a zložité tvary.

Prečo je keprová väzba drahšia?

Pretože vyžaduje zložitejšie procesy tkania a má vyšší dopyt v automobilovom a leteckom priemysle.

Aká je najčastejšie používaná tkanina z uhlíkových vlákien?

3K 2x2 keprová tkanina z uhlíkových vlákien je najpoužívanejšia v kozmetických aplikáciách, zatiaľ čo 3K plátnová väzba je široko používaná v štrukturálnych aplikáciách.

Záver

V plátnovej aj keprovej väzbe Tkaniny z uhlíkových vlákien hrajú zásadnú úlohu pri výrobe kompozitov.

Plain weaving poskytuje vynikajúcu stabilitu, presnosť a konštrukčný výkon, vďaka čomu je ideálny pre strojárske a priemyselné aplikácie.

Keprová väzba ponúka lepšiu flexibilitu, splývavosť a estetickú príťažlivosť, vďaka čomu je preferovanou voľbou pre automobilové, námorné a spotrebiteľské produkty.

Optimálny výber závisí od vyváženia mechanických požiadaviek, podmienok spracovania a konečného vzhľadu produktu.
